Explosionszeichnung

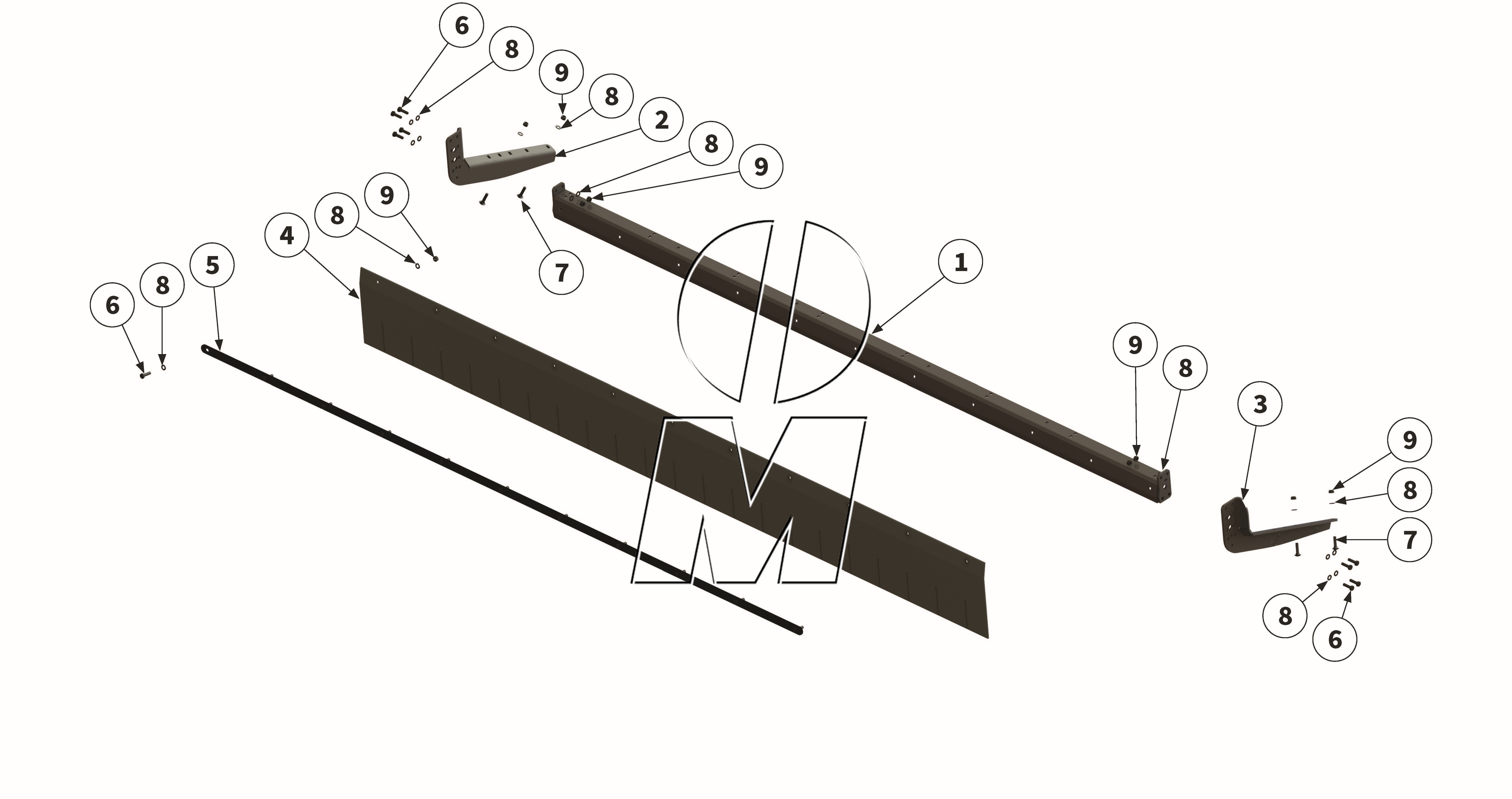

Zeichnung 19: Erweiterte Schutzeinrichtung Gummi (P_VS_ET_24_WEL)

Zurück

Zeichnung 19: Erweiterte Schutzeinrichtung Gummi
Modell: MU-M-VS 280 - 300
Ab Serie: 2024
Ausgabe: 2025-07
Bestellcode: P_VS_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00040731 00040731	Querstrebe	280	(00040731)	finden Sie hier	1	Details
1	00047772 00047772	Querstrebe	300	(00047772)	finden Sie hier	1	Details
2	00040734 00040734	Anbauadapter	280+300	(00040734)	finden Sie hier	1	Details
3	00040735 00040735	Anbauadapter	280+300	(00040735)	finden Sie hier	1	Details
4	00040740 00040740	Schutzgummi	280	(00040740)	finden Sie hier	1	Details
4	00047775 00047775	Schutzgummi	300	(00047775)	finden Sie hier	1	Details
5	00039834 00039834	Klemmleiste	280	(00039834)	finden Sie hier	1	Details
5	00047776 00047776	Klemmleiste	300	(00047776)	finden Sie hier	1	Details
6	MU980222 00043603	Schraube	280	(00001346, 00043603, MU0099903, MU980222)	finden Sie hier	19	Details
6	MU980222 00043603	Schraube	300	(00001346, 00043603, MU0099903, MU980222)	finden Sie hier	21	Details
7	MU980250 00043325	Schraube	280+300	(00043325, MU980250)	finden Sie hier	4	Details
8	MU980202 00043232	Scheibe	280	(00001223, 00043232, MU980202)	finden Sie hier	42	Details
8	MU980202 00043232	Scheibe	300	(00001223, 00043232, MU980202)	finden Sie hier	46	Details
9	MU0099960 00043177	Mutter	280	(00043177, MU0099960)	finden Sie hier	23	Details
9	MU0099960 00043177	Mutter	300	(00043177, MU0099960)	finden Sie hier	25	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
