1.2/53 Armaturen - Flächenkulturen
Gleichdruckarmaturen zu Spritzgeräte für Flächenkulturen (Feldbau)
ARAG Rückschlagventil
ARAG Rückschlagventil mit Gewindeanschlüssen mit Außengewinde Körper aus mit Glasfaser verstärktem Nylon® Schieber aus Acetalharz Feder aus EDELSTAHL Dichtungen aus EPDM min. Öffnungsdruck 0,02 bar

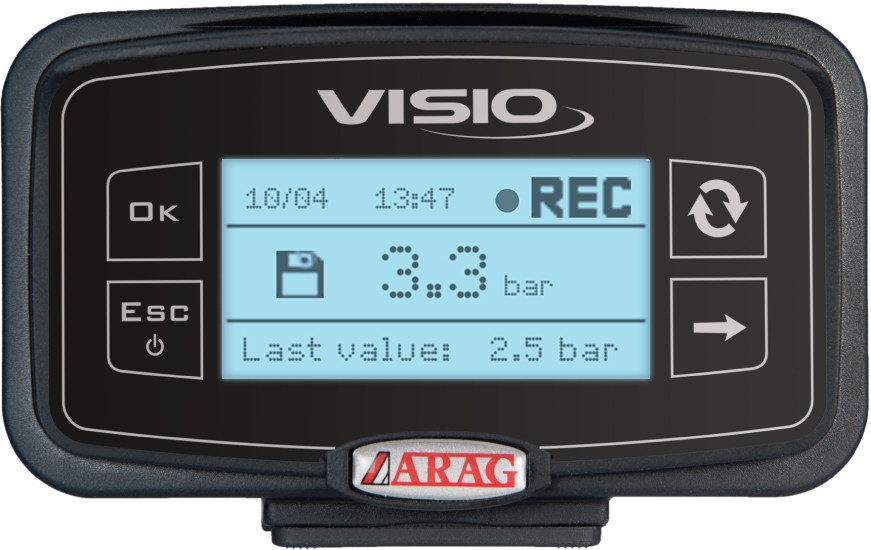

ARAG VISIO Multifunktionsanzeige
VISIO ist die innovative Multifunktionsanzeige schlechthin: extrem kompakt, präzise und wirtschaftlich. Die gewünschte Funktion kann über die Software gewählt werden. Sie lässt sich mit zahlreichen Sensoren verbinden, um so die unterschiedlichsten Behandlungsdaten in der Landwirtschaft anzeigen zu können.

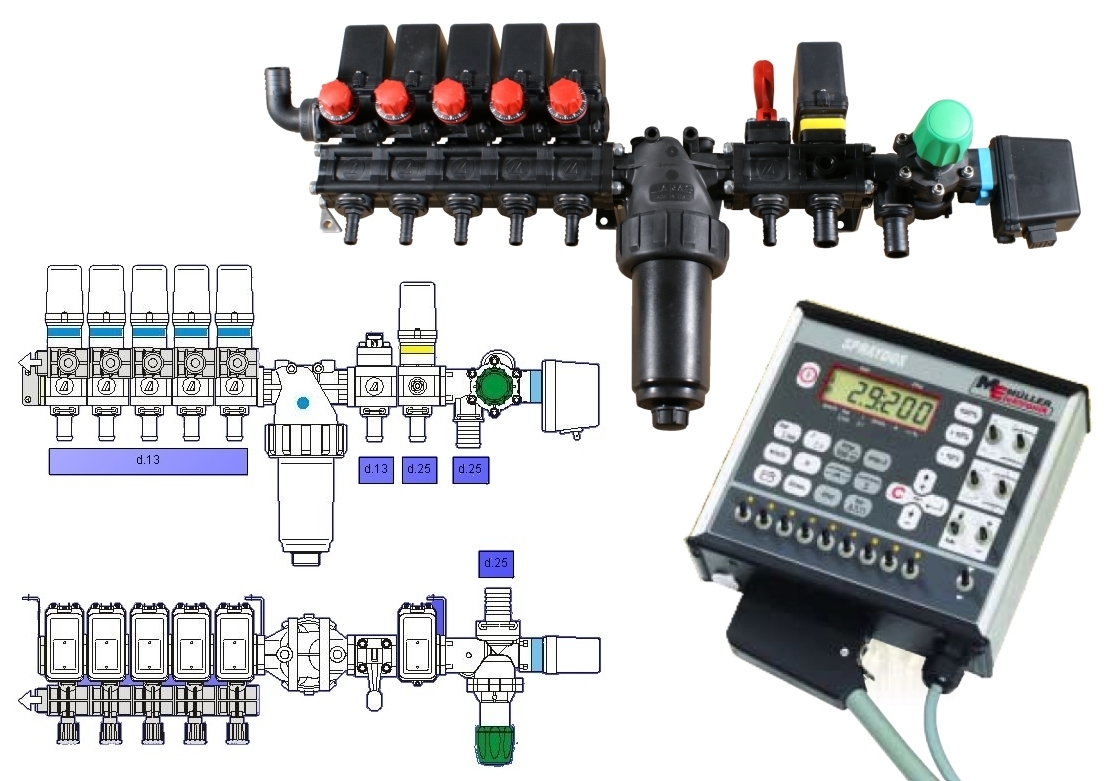

Elektrische Gleichdruckarmatur für MÜLLER SPRAYDOS
Der Bordrechner SPRAYDOS ist eine Neuentwicklung auf Basis des tausendfach bewährten Bordrechners SPRAY-Control.Der SPRAYDOS beinhaltet bis zu 9 Teilbreitenschaltungen mit Hauptschalter, die manuelle bzw. automatische Regelung der Ausbringmenge und bis zu 4 Hydraulik-Funktionen.Gleichzeitig wird die momentane Geschwindigkeit und die momentane Ausbringmenge angezeigt.Ist ein elektronischer Drucksensor installiert, wird statt der Geschwindigkeit der Druck angezeigt. Die Geschwindigkeit erscheint durch Drücken der Taste km/h für ca. 5 sec. auf dem Display.Eine dem Bedarf angepasste Applikation wird durch Drücken der +/- 10 %-Tasten erreicht. Der vorgegebene Sollwert stellt sich nach der Betätigung der Taste l/ha wieder ein. Alarm bei einer Abweichung vom Sollwert Ermittlung der Fläche ausgebrachte Spritzbrühe Gesamtfläche gesamten ausgebrachten Spritzbrühe Arbeitszeit momentanen Ausbringmenge (I/min) Als vollständiges System benötigen Sie 1x elektrische Armatur mit 5 oder 7 Teilbreiten, den passenden Spraydos-Rechner, eine Traktor- Grundausrüstung, einen Spraydos-Verteiler, Durchflussmesser und Sensor.Andere Ausführungen und weiteres Zubehör auf Anfrage, unsere Verkaufsberater helfen Ihnen gerne weiter Für weitere Informationen bitte HIER klicken

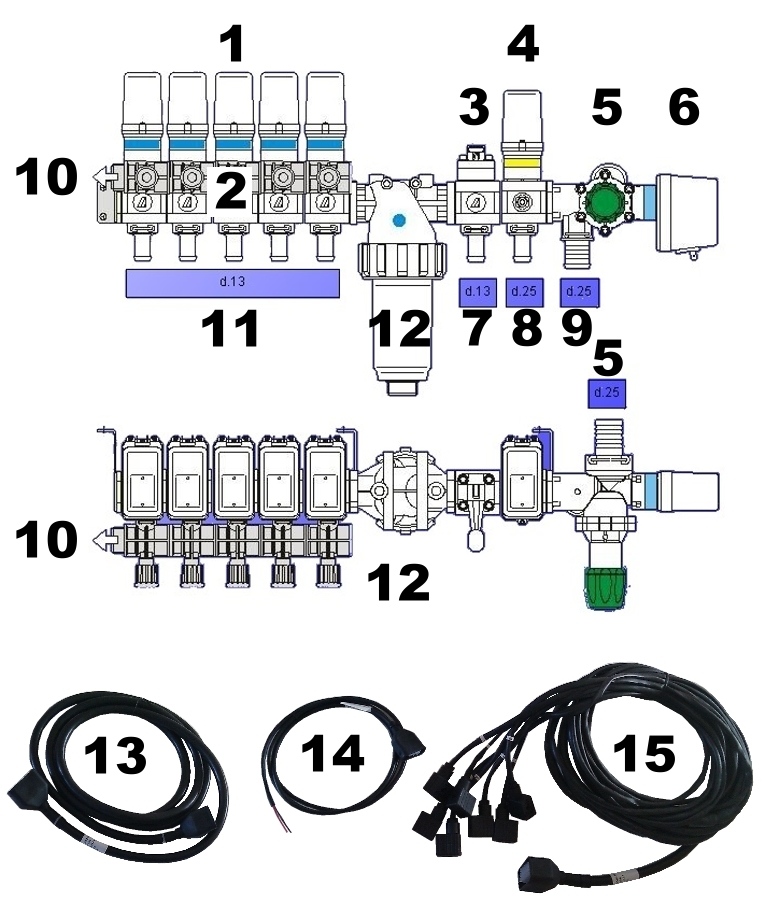

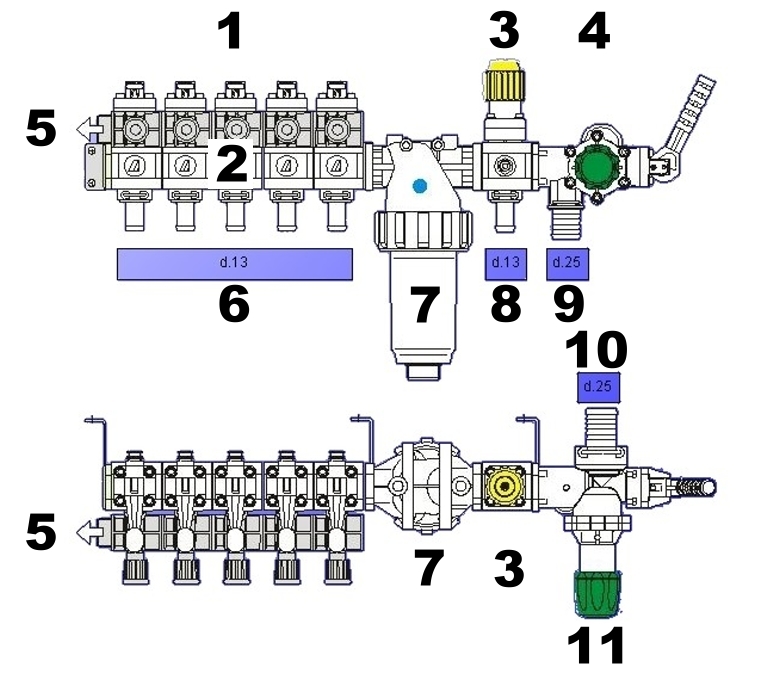

Elektrische Gleichdruckarmaturen für Feldbau
elektrisches EIN-/aUS-Hauptschaltventil
Überdruckventil bis 20 bar
Druckfilter bis 210 l/min mit 50 Maschen je cm
Teilbreiten über Schiebermotoren mit Gleichdruckeinrichtung
elektrischer Regelschieber zur Druckregelung
Manometeranschluss auf dem Druckfilter
serienmäßiger Teilbreitenanschluss 13 mm
MGB 051007 mit Anschluss für digital
ACHTUNG! Gleichdruckarmatur, Bedienfeld und ggf. Zubehör extra bestellen!
Bedienfeld MGB 080763 mit Sichtfenster für digitale Druckanzeige
Abbildung ist ähnlich - genaue Beschreibungen bitte im Sonderkatalog
Spritzentechnik nachlesen. Falls Ihnen dieser nicht vorliegt, bitte per eMail
anfordern.

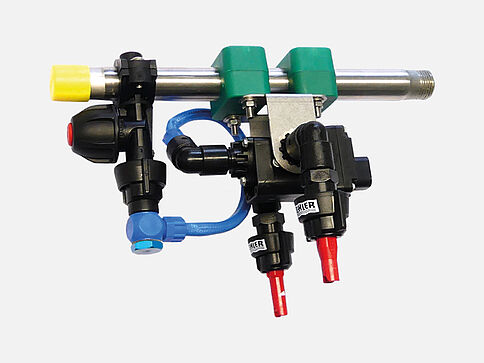

Elektrische Randdüsenschaltung
Sehr kompaktes, elektrisches 3-Wegeventil mit integrierten
Düsenträgern zur einfachen Nachrüstung in die Flüssigkeitsführung des
Spritzgerätes, schaltbar vom Schleppersitz.
Grundkonzept:
Bausatz mit elektrischem 3-Wege Kugelhahn und 2 MULTIJET
Bajonettdüsenanschlüssen.
Die elektrische Ranschaltung entnimmt vom vorhandenen Düsenträger die
Flüssigkeit und versorgt wahlweise je nach Stellung des 3-Wege-Hahns
die normale Düse oder die Randdüse.
Mit diesem einfachen Aufbau sind keine zusätzlichen Bohrungen in das
Düsenrohr notwendig und alle flüssigkeitsführenden Teile können
einfach gespült werden.
Video zur elektrischen Randdüsenschaltung

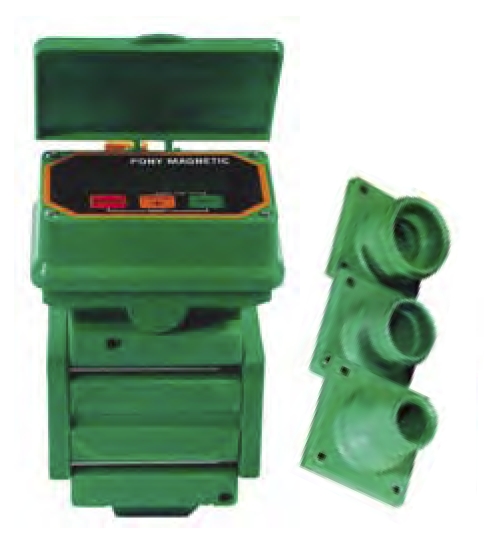

Elektromagnetischer Literzähler
Quadratwellensensor
ohne sich bewegende Innenteile
für alle chemischen Flüssigkeiten auf Wasserbasis geeignet
mit Anzeigedisplay und Schutzklappe
Anschluss durch Flanschadapter mit 1/2" AG, 3/4" AG, 1" AG
Stromanschluss 12 Volt DC
max. 50 bar Druck
3 - 60 l/min

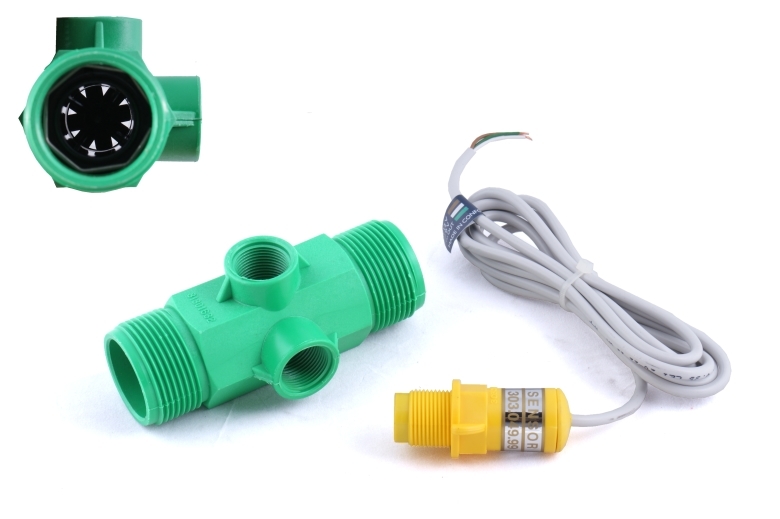

Elektronischer Durchflussmesser T5F
10 - 200 Liter
max. 20 bar
ohne Versorgungskabel
passend für Anschlüsse T5 (siehe Gruppe 1.2 / 64)

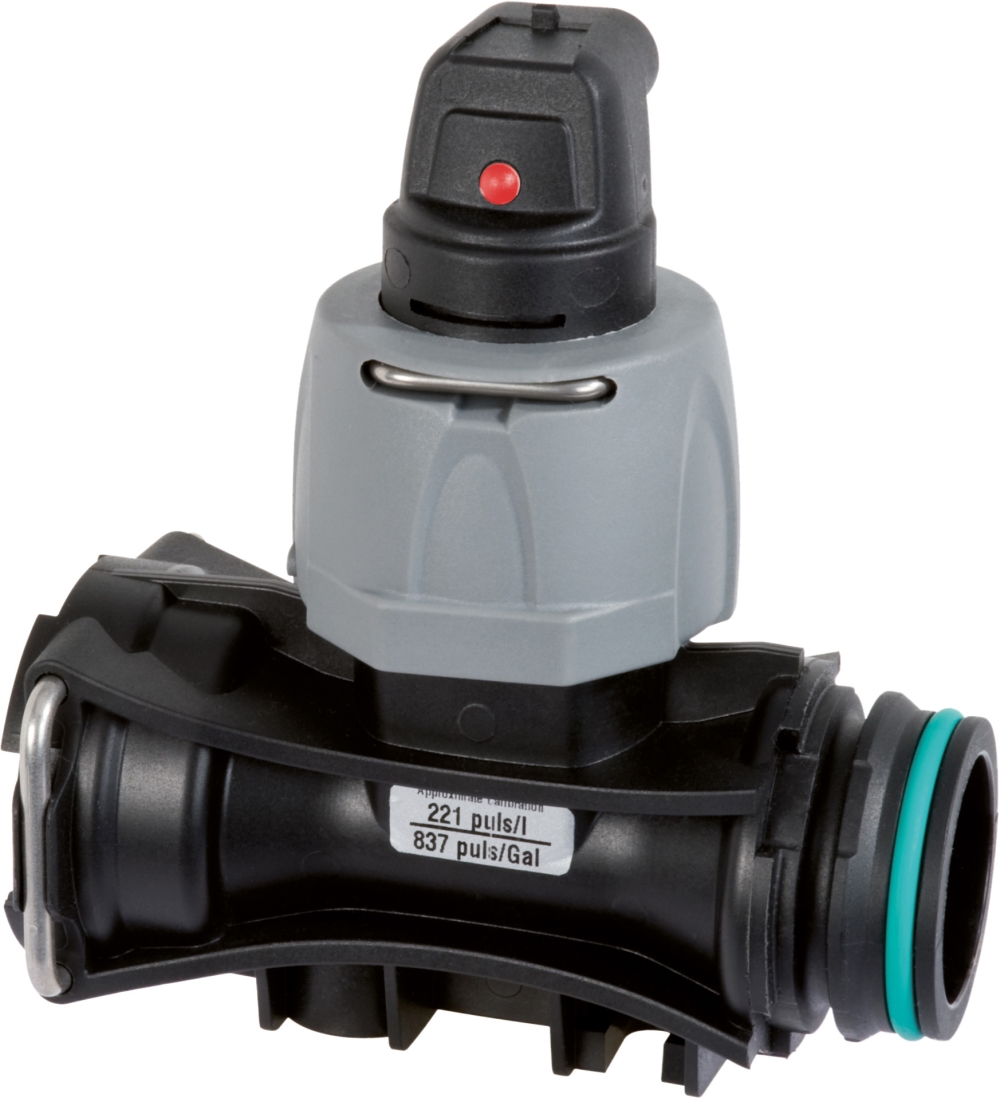

Magnetisch induktiver Durchflussmesser Top Flow II
mit Anschlussstücken
selbstkalibrierender Durchflussmesser
Messung unabhängig von Viskosität und Dichte
hohe Betriebssicherheit durch freien Querschnitt ohne Flügelrad und
störende sich bewegende Teile
einfache Handhabung
robuste Ausführung in Polypropylen, glasfaserverstärkt
Manifoldverbindung mit Fixloc-Anschluss ermöglicht-
einfache Handhabung-360° Orientierung des
Durchflussmessers
Merkmale:
Anzeige des Gesamtvolumens bzw. Einzelmessung
Anzeige aktueller Volumenstrom in l/min
digitale Anzeige im Display
Temperaturbereich von -15°C bis +65°C
Messgenauigkeit 1 % bei 1" (8 - 400 l/min), 2" (25 - 1.100 l/min)
1" FP und 2" FP (Full Port = Nennmaß 1" bzw. 2" )
maximaler Druck 10 bar bei 20°C

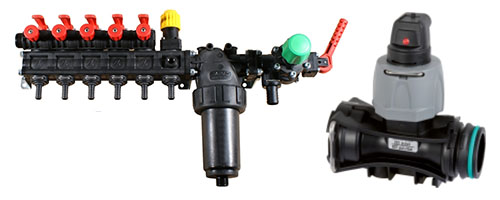

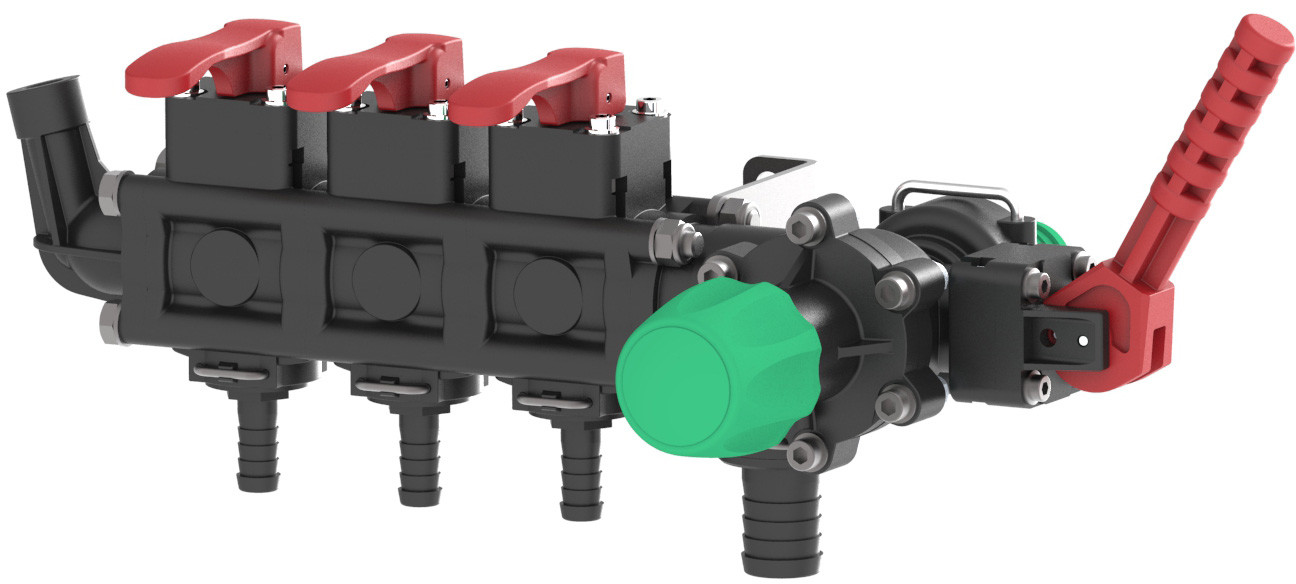

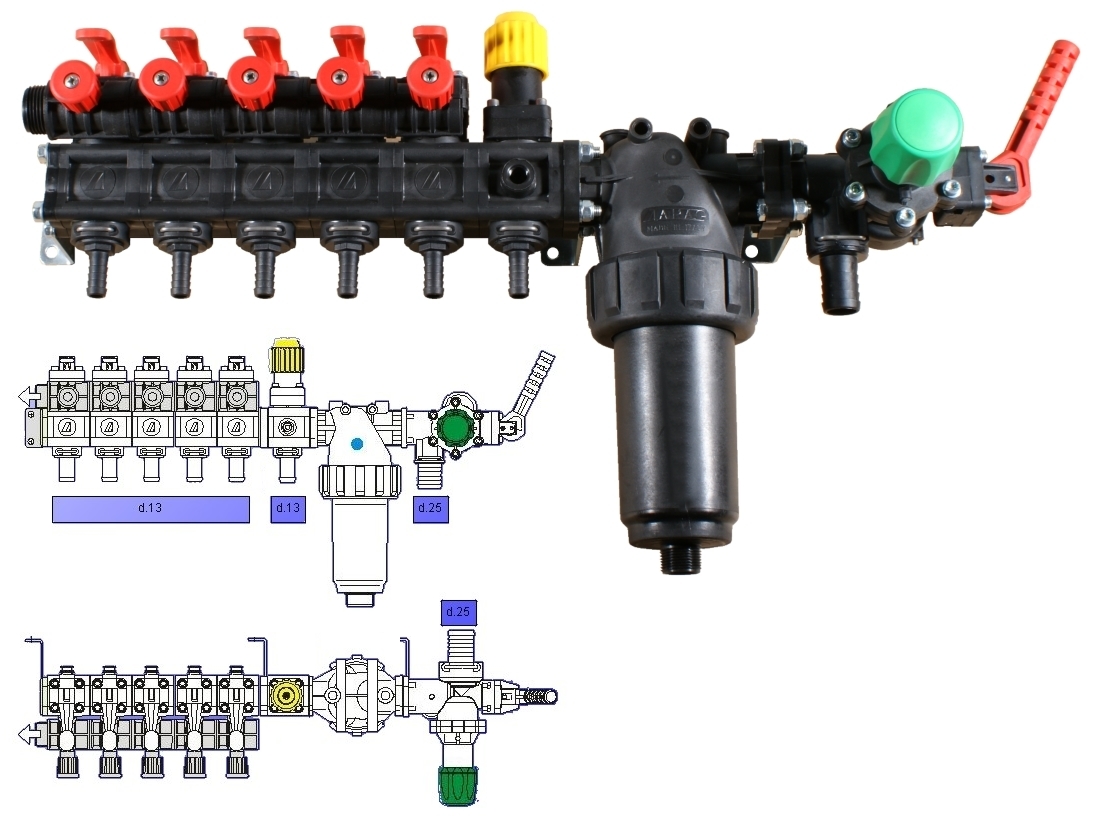

Mechanische Gleichdruckarmaturen für Feldbau
zentraler EIN-/AUS-Schaltgriff
Druckfilter bis max. 210 l/min
Gleichdruckeinrichtung der Teilbreiten
einstellbares Rücklaufventil
Manometeranschluss auf dem Druckfilter
manuelle Druckeinstellung bis 20 bar
