1.2/55 Armaturen - Raumkulturen
Druckarmaturen zu Spritzgeräten für Raumkulturen (Obst- und Weinbau)

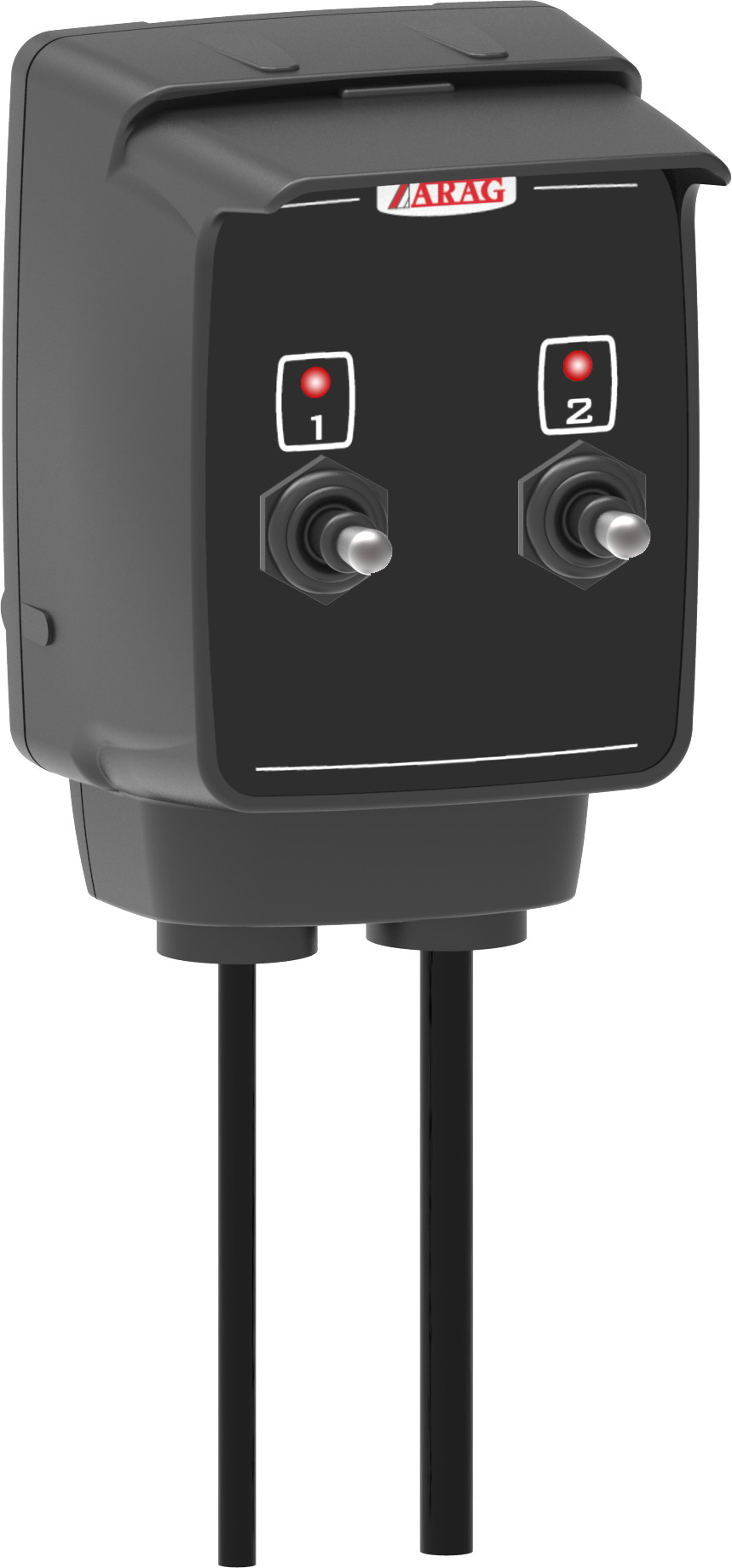

ARAG Kompaktschaltkasten 2 Sektionen
Betriebsmodus M Steruerung Allgemein und Druck 2 Sektionen Betriebsmodus M: Bei Steuergeräten mit Auslassventilen der Baureihen 863/463 werden durch Ausschalten des Hauptschalters auch die Teilbreitenventile automatisch geschlossen.

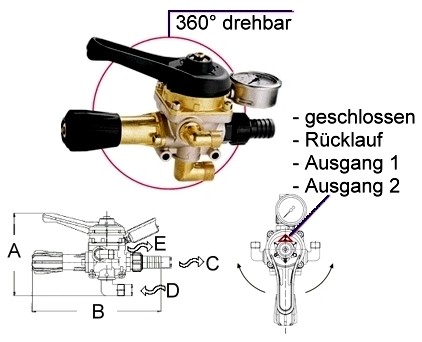

Druckarmatur bis 50 bar für Raumkulturen
für Obst- und Weinbau
Edelstahlgehäuse für max. 60 bar
Arbeitsdruck max. 50 bar
Leistung 200 l/min
Gewicht 3,15 kg
Höhe (A) 180 mm
Länge (B) 285 mm
Schlauchanschluss (C) 25 mm
Eingang (D) 3/4" AG
Ausgang (E) 1/2" AG
mit Manometer-Anschlussadapter 1/4" AG/IG und Manometer

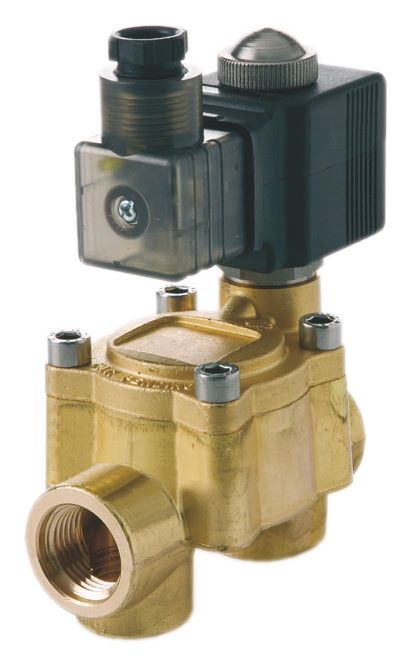

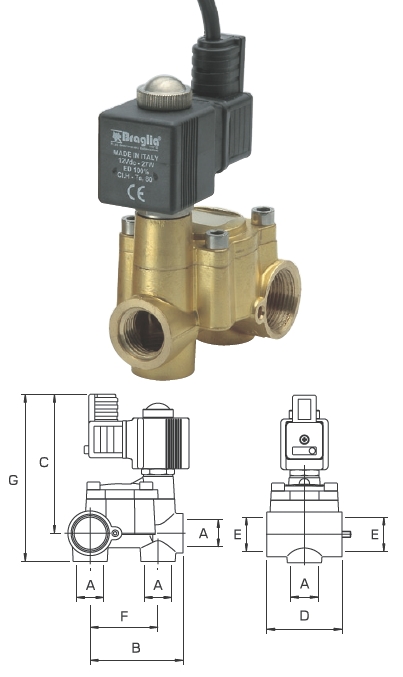

Elektro-Magnetventil
elektrisches Magnetventil
Ein- und Ausgang 1/2" IG
ideal für die Anwendung an Zerstäubern und Bewässerungsanlagen
für modularen Zusammenbau
muss mit den entsprechenden Stromkabeln und der entsprechenden
Steuereinheit vervollständigt werden
für Pumpen bis 80 l/min
Betriebsdruck max. 40 bar
Schaltspannung 12 Volt DC
passender Stecker MGB 972015

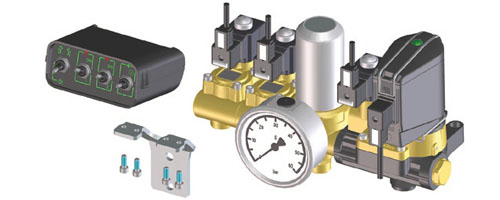

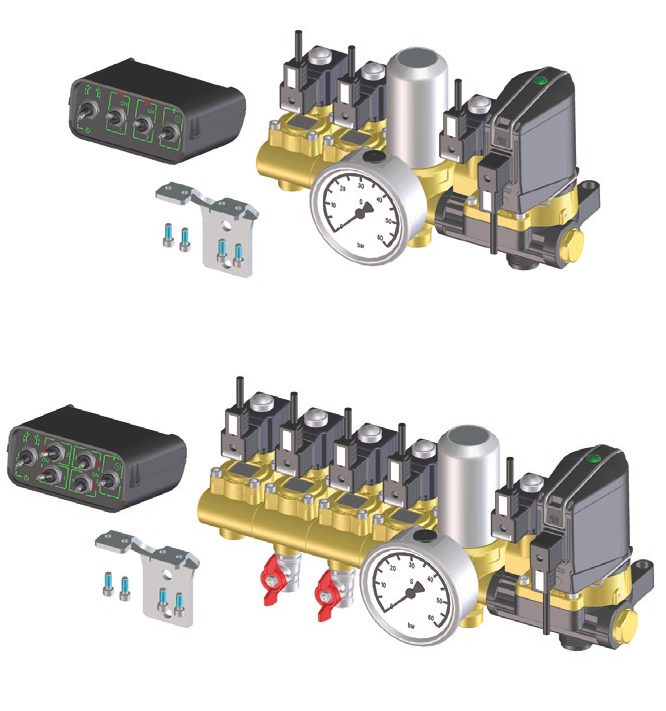

Elektronische Armatur mit elektron. Druckregelung
für Raumkulturen
Manometer 60 bar, 100 mm Ø
Filter 40 M
2 bzw. 4 elektronisch schaltbaren Teilbreiten
Kontrolleinheit mit LED-Anzeige und 2 Sicherungen
2 m Stromkabel 12 Volt, 5 m Steuerleitung, incl. Halterung
Druckregelung elektronisch, 6-40 bar, 15-150 l/min, in max. 43 sec.
EIN-/aUS-Schalter
für Pumpen mit max. 150 l/min
Breite (2 TB)
335 mm
Eingang
3/4" IG
Höhe
195 mm
Ausgang
1" AG
Tiefe
182 mm
max. Druck
40 bar
Gewicht
8,0 kg
max. Durchfluss
150 l/min

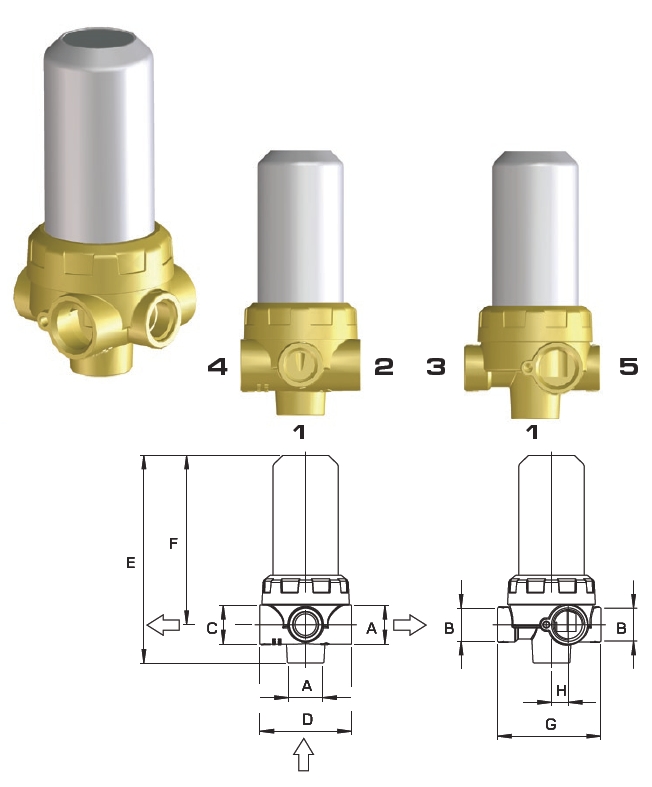

Filter für MGB 200
40 Maschen
max. 50 bar
150 l/min
Gewicht 1,3 kg
aus Edelstahl Buna N
1 = Eingang (A) 3/4" IG
2 = Ausgang (A) 3/4" IG
3 = gefilterter Ausgang (B) 1/2" IG
4 = gefilterter Ausgang (C) 3/4"
5 = gefilterter Ausgang (B) 1/2" IG als Manometeranschluss
Größe (D) 80,0 mm / (G) 90,0 mm / (H) 14,5 mm
Höhe (F) 146,0 mm / Gesamthöhe (E) 180,0 mm

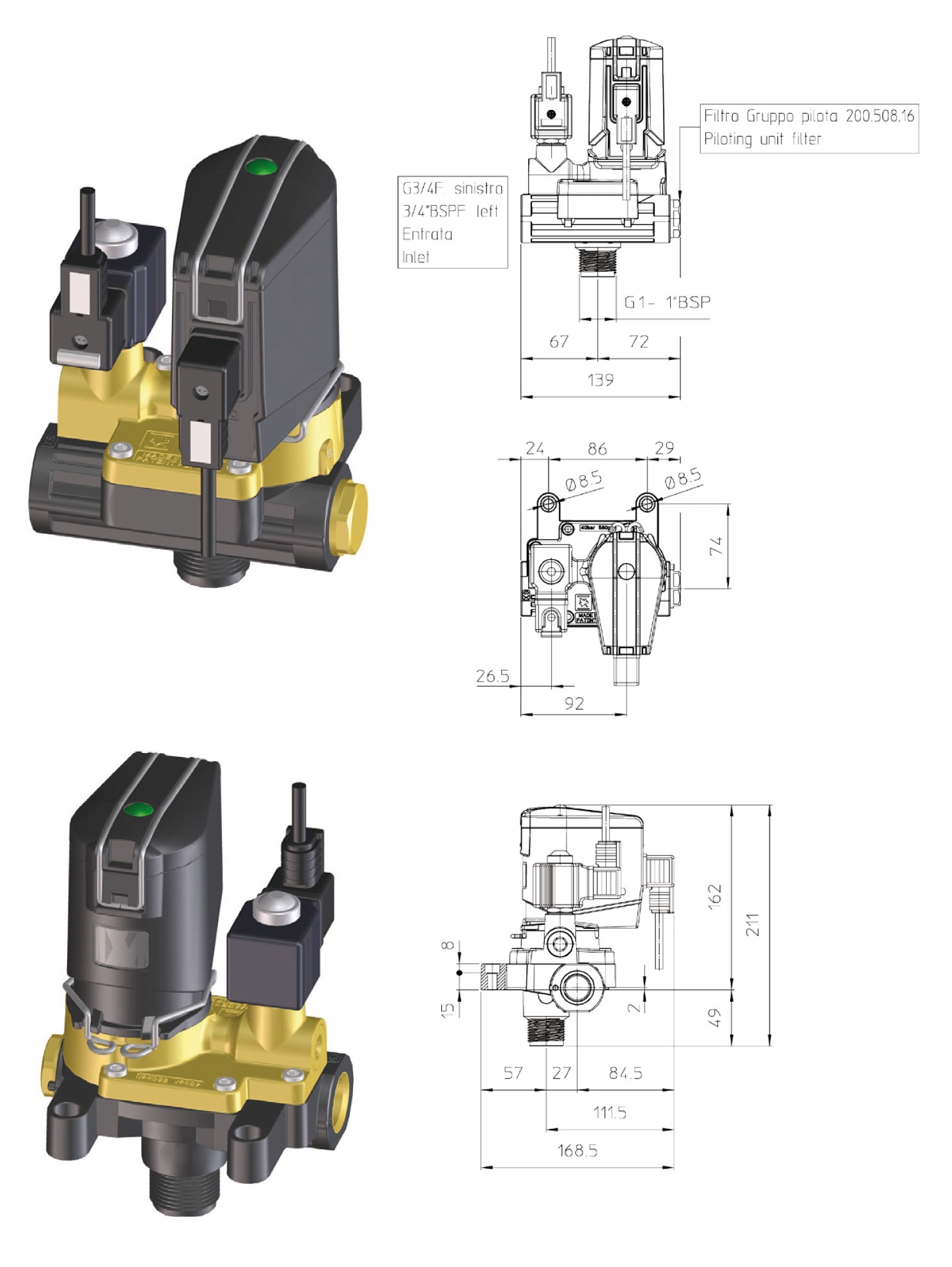

Regler für MGB 200
15 - 150 l/min
max. 40 bar
3/4" IG
2,8 kg
Ein-/ausschaltzeit 43 sec.
Betriebstemperatur -10°C - +80°C
Ventil für MGB 200
12 V DC / 2 A / 27 W
40 bar
80 l/min
Filter 30 Maschen
Anschluss (A) 1/2" IG
Anschluss (E) 3/4" IG
Größe (B) 70 mm / (C) 104 mm / (D) 57 mm / (F) 515 mm / (G) 127 mm
