Explosionszeichnung

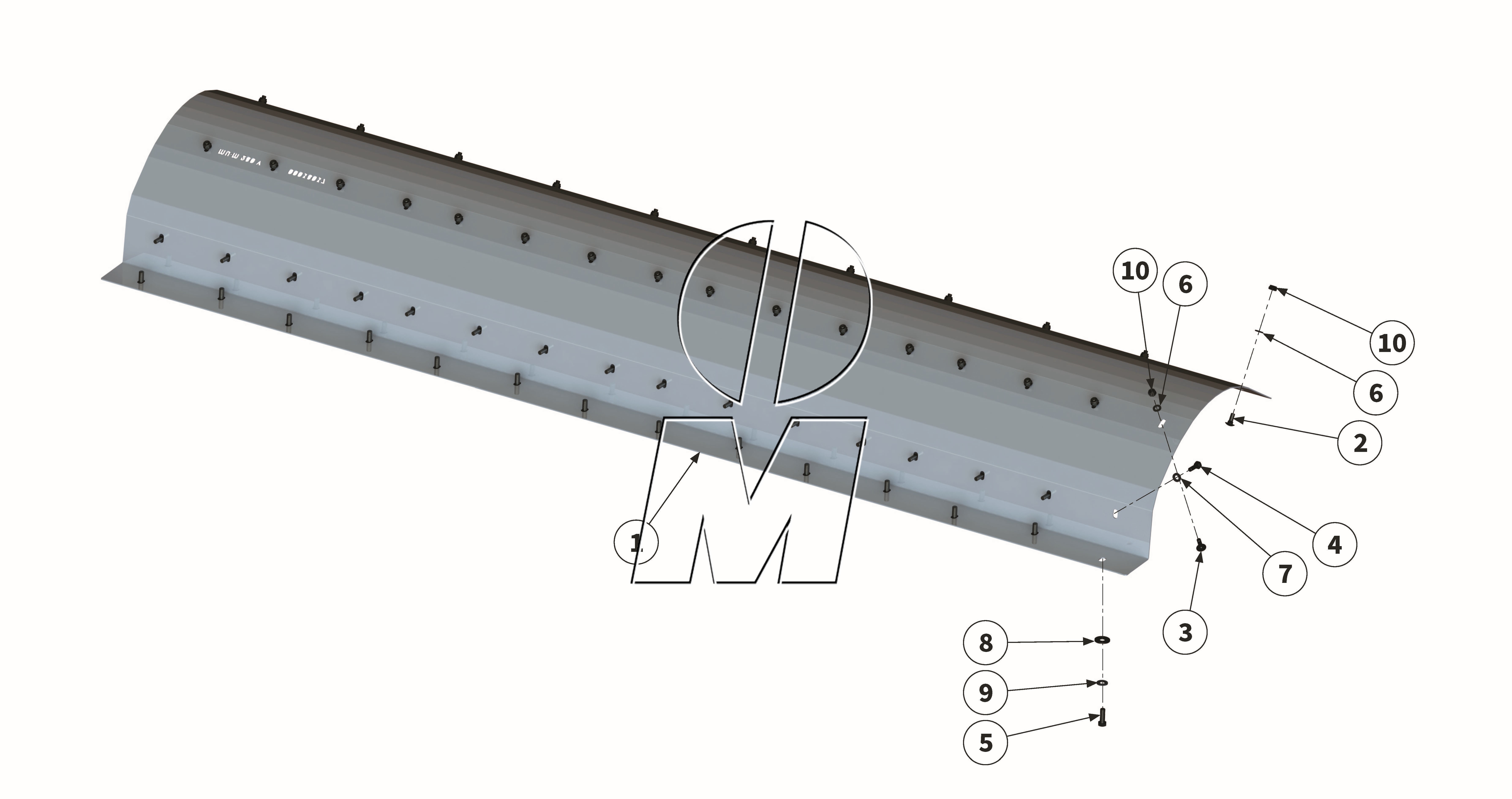

Zeichnung 15: Verschleißeinlage (P_VS_ET_24_WEL)

Zurück

Zeichnung 15: Verschleißeinlage
Modell: MU-M-VS 280 - 300
Ab Serie: 2024
Ausgabe: 2025-07
Bestellcode: P_VS_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	MU0607816 00038037	Verschleißeinlage	280	(00038037, MU0607816)	finden Sie hier	1	Details
1	MU0607829 00038828	Verschleißeinlage	300	(00038828, MU0607829)	finden Sie hier	1	Details
2	00000903 00000903	Schraube	280	(00000903, MU980211)	finden Sie hier	11	Details
2	00000903 00000903	Schraube	300	(00000903, MU980211)	finden Sie hier	13	Details
3	00000904 00000904	Schraube	280	(00000904, MU980214)	finden Sie hier	16	Details
3	00000904 00000904	Schraube	300	(00000904, MU980214)	finden Sie hier	18	Details
4	MU980222 00043603	Schraube	280	(00001346, 00043603, MU0099903, MU980222)	finden Sie hier	16	Details
4	MU980222 00043603	Schraube	300	(00001346, 00043603, MU0099903, MU980222)	finden Sie hier	18	Details
5	MU980311 00043621	Schraube	280	(00043621, MU0099931, MU980311)	finden Sie hier	14	Details
5	MU980311 00043621	Schraube	300	(00043621, MU0099931, MU980311)	finden Sie hier	15	Details
6	MU980202 00043232	Scheibe	280	(00001223, 00043232, MU980202)	finden Sie hier	27	Details
6	MU980202 00043232	Scheibe	300	(00001223, 00043232, MU980202)	finden Sie hier	31	Details
7	MUNSKL10 00043766	Scheibe	280	(00012350, 00043766, MUNSKL10)	finden Sie hier	16	Details
7	MUNSKL10 00043766	Scheibe	300	(00012350, 00043766, MUNSKL10)	finden Sie hier	18	Details
8	MU980203 00043282	Scheibe	280	(00043282, MU0099927, MU980203)	finden Sie hier	14	Details
8	MU980203 00043282	Scheibe	300	(00043282, MU0099927, MU980203)	finden Sie hier	15	Details
9	MUNSKL12 00043767	Scheibe	280	(00012351, 00043767, MUNSKL12)	finden Sie hier	14	Details
9	MUNSKL12 00043767	Scheibe	300	(00012351, 00043767, MUNSKL12)	finden Sie hier	15	Details
10	MU0099960 00043177	Mutter	280	(00043177, MU0099960)	finden Sie hier	27	Details
10	MU0099960 00043177	Mutter	300	(00043177, MU0099960)	finden Sie hier	31	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
