Explosionszeichnung

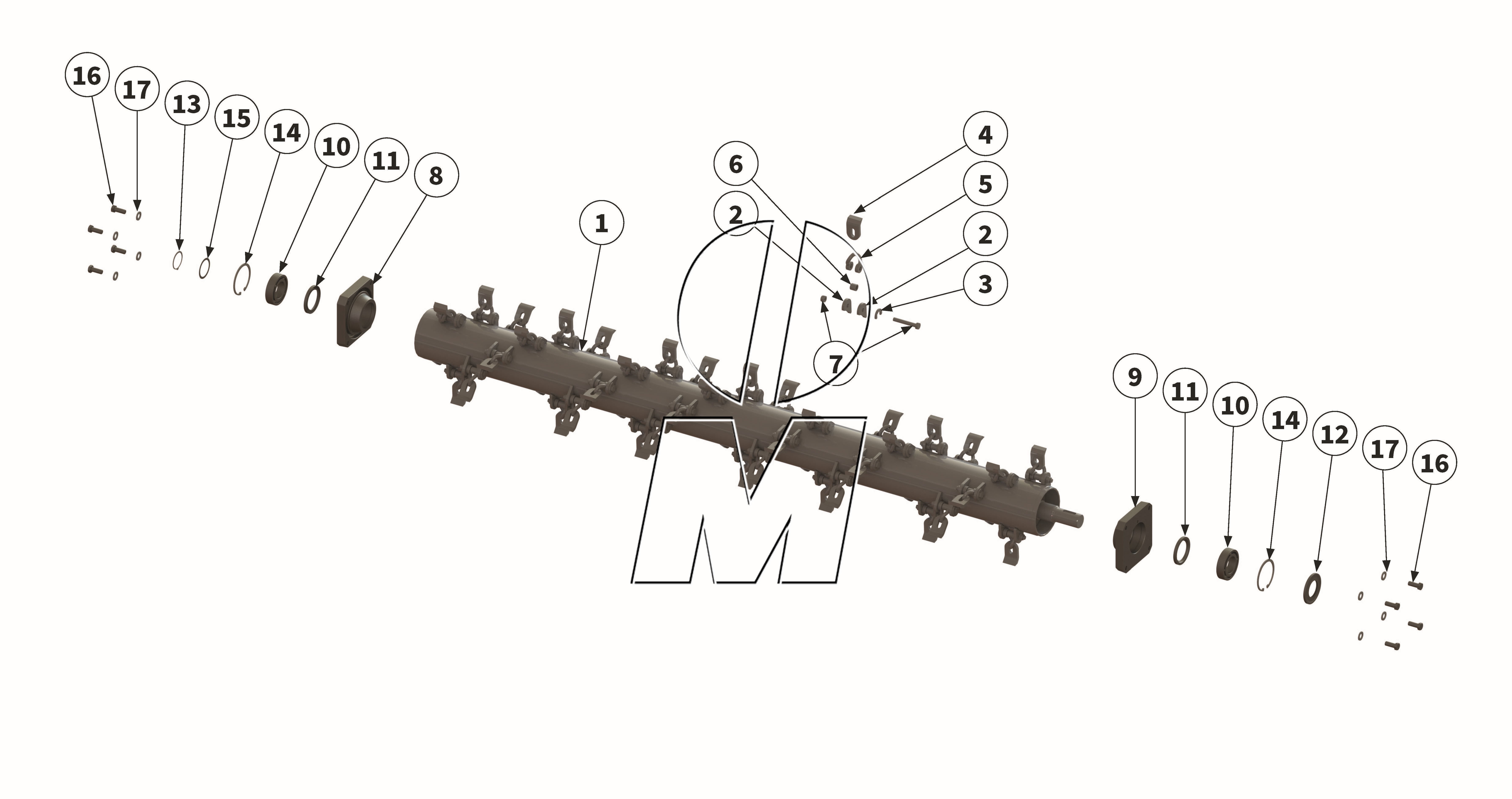

Zeichnung 12: Schäkelrotor (P_VS_ET_24_WEL)

Zurück

Zeichnung 12: Schäkelrotor
Modell: MU-M-VS 280 - 300
Ab Serie: 2024
Ausgabe: 2025-07
Bestellcode: P_VS_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	MU0202905 00048902	Schäkelrotor inkl. Werkzeug	280	MU0202905	finden Sie hier	1	Details
1	MU0202907 00048905	Schäkelrotor inkl. Werkzeug	300	MU0202907, 00048905	finden Sie hier	1	Details
2	00048829 00048829	Werkzeug halter	280	(00048829)	finden Sie hier	116	Details
2	00048829 00048829	Werkzeug halter	300	(00048829)	finden Sie hier	124	Details
3	MU000375 00019100	Verdrehsicherung	280	(00019100, MU000375)	finden Sie hier	58	Details
3	MU000375 00019100	Verdrehsicherung	300	(00019100, MU000375)	finden Sie hier	62	Details
4	MU000449 00001431	Schäkelmesser	280	(00001431, MU000449)	finden Sie hier	58	Details
4	MU000449 00001431	Schäkelmesser	300	(00001431, MU000449)	finden Sie hier	62	Details
5	MU000507 00001429	Schäkel	280	(00001429, MU000507)	finden Sie hier	58	Details
5	MU000507 00001429	Schäkel	300	(00001429, MU000507)	finden Sie hier	62	Details
6	MU000560 00001428	Buchse	280	(00001428, MU000560)	finden Sie hier	58	Details
6	MU000560 00001428	Buchse	300	(00001428, MU000560)	finden Sie hier	62	Details
7	MU980509 00044847	Schraube mit Mutter	280	(00044847,MU980509)	finden Sie hier	58	Details
7	MU980509 00044847	Schraube mit Mutter	300	(00044847,MU980509)	finden Sie hier	62	Details
8	00038720 00038720	Rotorlagerschale	280+300	(00038720, MU3300179)	finden Sie hier	1	Details
9	00038711 00038711	Rotorlagerschale	280+300	(00038711, MU3300061)	finden Sie hier	1	Details
10	MU980815-S 90980815	Wälzlager	280+300	(MU980815S)	finden Sie hier	2	Details
11	2403019009 00043828	Wellendichtring	280+300	(00003978, 00008510, 00043828, 2403019009)	finden Sie hier	2	Details
12	00043831 00043831	Wellendichtring	280+300	(00043831)	finden Sie hier	1	Details
13	MU980807 00043744	Sicherungsring	280+300	(00043744, 2404068004, 99000000791, MU980807)	finden Sie hier	1	Details
14	MU980808 00043753	Sicherungsring	280+300	(00003975, 00043753, 2404070001, 99000000792, MU980808)	finden Sie hier	2	Details
15	MU12000384 00043298	Passscheibe	280+300	(00043298, 12000384, MU12000384)	finden Sie hier	1	Details
16	MU980412 00043651	Schraube	280+300	(00043651, MU980412)	finden Sie hier	8	Details
17	MUNSKL16 00043769	Scheibe	280+300	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
