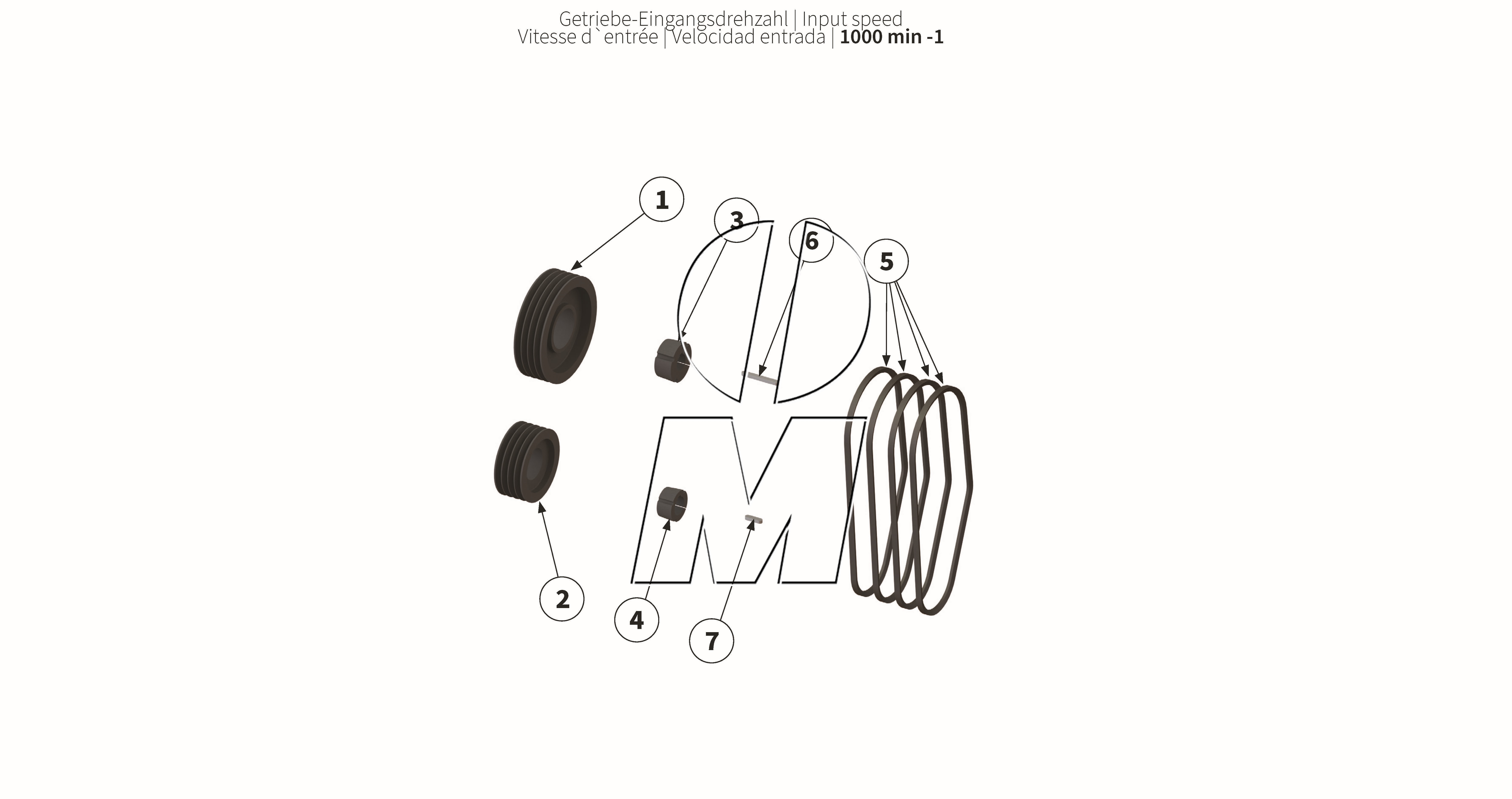

Explosionszeichnung
Zeichnung 06: Übersetzung Getriebe (P_VS_ET_24_WEL)
Zeichnung 06: Übersetzung Getriebe
Modell: MU-M-VS 280 - 300
Ab Serie: 2024
Ausgabe: 2025-07
Bestellcode: P_VS_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU981823 00044035 |
Riemenscheibe | 280+300 | (00044035, MU981823) | finden Sie hier | 1 | Details | ||
| 2 |
MU980811M 00044021 |
Riemenscheibe | 280+300 | (00044021, 0446336MU, 6800305, MU980811M, PBTSPB1904TL2517, SPB1904Taper2517, SPB1904rilligTL2517) | finden Sie hier | 1 | Details | ||
| 3 |
MU981868 00044057 |
Spannbuchse | 280+300 | (00044057, MU980868, MU981868) | finden Sie hier | 1 | Details | ||
| 4 |
MU981800 00044052 |
Spannbuchse | 280+300 | Getriebe-Eingangsdrehzahl 750 U/min | (00002157, 00044052, MU981800) | finden Sie hier | 1 | Details | |
| 5 |
MU981824 00044911 |
Keilriemen | 280+300 | (00044911, MU981824) | finden Sie hier | 4 | Details | ||
| 6 |
MU981810 00043214 |
Passfeder | 280+300 | (00000750, 00043214, MU981810) | finden Sie hier | 1 | Details | ||
| 7 |
MU980818 00043215 |
Passfeder | 280+300 | (00000751, 00043215, 99000000738, MU980818) | finden Sie hier | 1 | Details |
