Explosionszeichnung

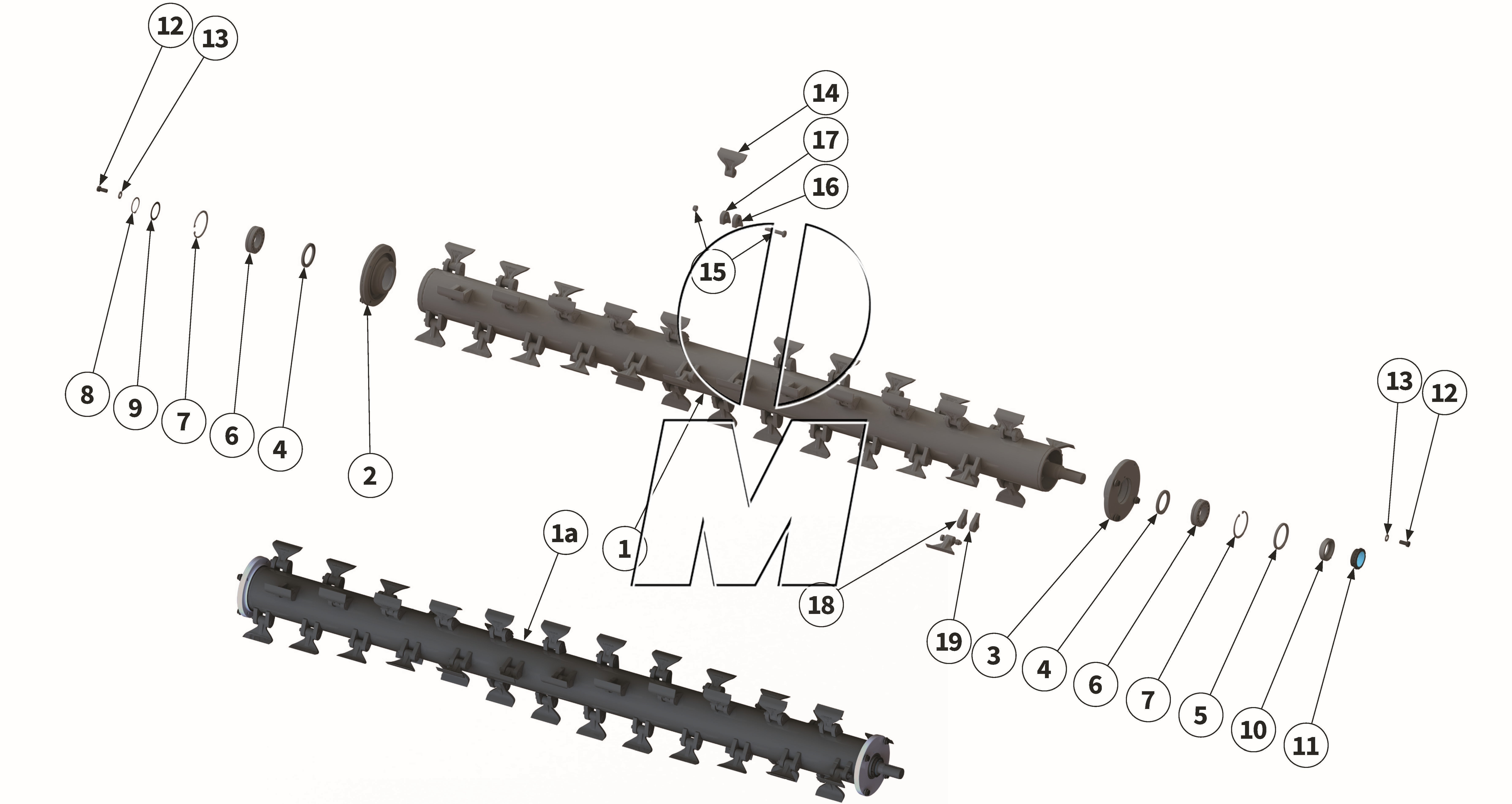

Zeichnung 24: 2Cut Hammerrotoren (P_PROF_ET_25_WEL)

Zurück

Zeichnung 24: 2Cut Hammerrotoren
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00037614 00037614	Rotor inkl. Werkzeug	860-L	(00032237, 00037614)	finden Sie hier	1	Details
1	00037619 00037619	Rotor inkl. Werkzeug	860-R	(00032278, 00037619)	finden Sie hier	1	Details
1-a	00037613 00037613	Rotor kpl. montiert	860-L	(00037613)	finden Sie hier	1	Details
1-a	00037618 00037618	Rotor kpl. montiert	860-R	(00037618)	finden Sie hier	1	Details
2	00037286 00037286	Rotorlagerschale	860-R+860-L	(00037286)	finden Sie hier	1	Details
3	MUM00719 00032057	Rotorlagerschale	860-R+860-L	(00032057, MUM00719)	finden Sie hier	1	Details
4	00043829 00043829	Wellendichtring	860-R+860-L	(00043829)	finden Sie hier	2	Details
5	00037718 00037718	Wellendichtring	860-R+860-L	(00037718)	finden Sie hier	1	Details
6	00014653 00014653	Wälzlager	860-R+860-L	(00014653, MU980854, MU9808541)	finden Sie hier	2	Details
7	MU980857 00043754	Sicherungsring	860-R+860-L	(00000478, 00043754, MU980857)	finden Sie hier	2	Details
8	MU980858 00043747	Sicherungsring	860-R+860-L	(00000886, 00043747, MU980858)	finden Sie hier	1	Details
9	MU4145540 00043299	Paßscheibe	860-R+860-L	(00043299, 912000404, MU4145540)	finden Sie hier	1	Details
10	00037720 00037720	Buchse	860-R+860-L	(00037720, 1101552)	finden Sie hier	1	Details
11	00037736 00037736	Sicherungselement	860-R+860-L	(00037736, 6801289)	finden Sie hier	1	Details
12	MU980406 00043650	Schraube	860-R+860-L	(00043650, MU980406)	finden Sie hier	8	Details
13	MUNSKL16 00043769	Scheibe	860-R+860-L	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details
14	MU000306 00001836	MHammerschlegel	860-R+860-L	(00001836, MU000306)	finden Sie hier	48	Details
15	MU980416-G 00018734	Schraube mit Mutter	860-R+860-L	(00018734, MU980416G)	finden Sie hier	48	Details
16	00051685 00051685	Werkzeughalter Sechskant links	860-R+860-L	(00051685)	finden Sie hier	46	Details
17	00051687 00051687	Werkzeughalter Rund rechts	860-R+860-L	(00051687)	finden Sie hier	46	Details
18	00051681 00051681	End - Werkzeughalter Sechskant rechts	860-R+860-L	(00051681)	finden Sie hier	2	Details
19	00051686 00051686	End - Werkzeughalter Rund links	860-R+860-L	(00051686)	finden Sie hier	2	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
