Explosionszeichnung

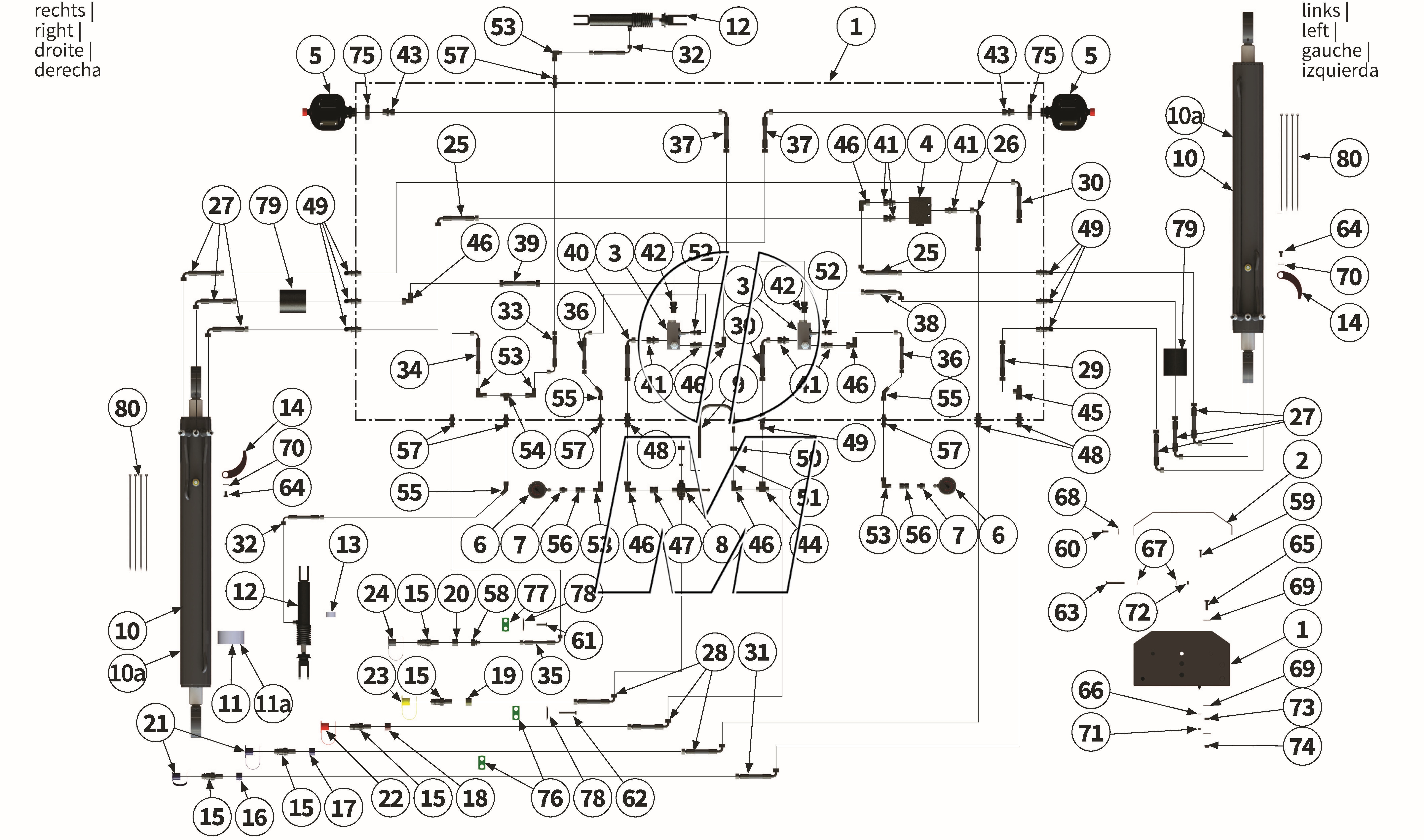

Zeichnung 19: Hydraulik Aushub getrennt (P_PROF_ET_25_WEL)
Zurück

Zeichnung 19: Hydraulik Aushub getrennt
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL

Position Bestellcode
Artikel-Nr.		 Artikel Arbeitsbreite Hinweis Ident.-Nr. GPSR-Info Anzahl
1 00031896
00031896 		Verteilerkasten 860 (00031896) finden Sie hier 1 Details
2 00031899
00031899 		Schutzabdeckung 860 (00031899) finden Sie hier 1 Details
3 00049325
00049325 		Stromregelventil 860 (00049325) finden Sie hier 2 Details
4 00032706
00032706 		Hydraulikventil 860 (00032706, DDE0720BK0) finden Sie hier 1 Details
5 00034100
00034100 		Stickstoffblase 22x1,5 860 (00034100) finden Sie hier 2 Details
6 112922
00013537 		Manometer 860 (00013537, 112922) finden Sie hier 2 Details
7 00044351
00044351 		Verschraubung 860 (00044351) finden Sie hier 2 Details
8 00051373
00051373 		3/2 Wege Kugelhahn 860 (00051373) finden Sie hier 1 Details
9 00032763
00032763 		Rundrohr 860 (00032763) finden Sie hier 1 Details
10 00037597
00037597 		Hydraulikzylinder 860 MU-PRO/F (00037597) finden Sie hier 2 Details
10-a 00047761
00047761 		Hydraulikzylinder 860 MU-PRO/F (00047761) finden Sie hier 2 Details
11 MUDZ0032
00044216 		Dichtsatz 860 (00044216, MUDZ0032) finden Sie hier 1 Details
11-a 00049821
00049821 		860 (00049821) finden Sie hier 1 Details
12 MU0300309
00044933 		Hydraulikzylinder 860 (00044933) finden Sie hier 2 Details
13 MUDZ0027
00044217 		Dichtsatz 860 (00044217, DSZ03502003, MUDZ0027) finden Sie hier 1 Details
14 00034234
00034234 		Zeiger 860 (00034234) finden Sie hier 2 Details
15 00047693
00047693 		Hydraulikstecker 860 (00047693) finden Sie hier 5 Details
16 00047700
00047700 		Kupplung 860 (00047700) finden Sie hier 1 Details
17 00047699
00047699 		Kupplung 860 (00047699) finden Sie hier 1 Details
18 00047702
00047702 		Kupplung 860 (00047702) finden Sie hier 1 Details
19 00049870
00049870 		Kupplung 860 (00049870) finden Sie hier 1 Details
20 00047696
00047696 		Kupplung 860 (00047696) finden Sie hier 1 Details
21 00044368
00044368 		Staubschutzkappe 860 (00044368) finden Sie hier 2 Details
22 379580
00044374 		Staubschutzkappe 860 (00044374, 379580) finden Sie hier 1 Details
23 00044370
00044370 		Staubschutzkappe 860 (00044370) finden Sie hier 1 Details
24 00044375
00044375 		Staubschutzkappe 860 (00044375) finden Sie hier 1 Details
25 00032669
00032669 		Hydraulikschlauch 860 (00032669) finden Sie hier 2 Details
26 00032666
00032666 		Hydraulikschlauch 860 (00032666) finden Sie hier 1 Details
27 00032671
00032671 		Hydraulikschlauch 860 (00032671) finden Sie hier 6 Details
28 00032670
00032670 		Hydraulikschlauch 860 (00032670) finden Sie hier 3 Details
29 00032674
00032674 		Hydraulikschlauch 860 (00032674) finden Sie hier 1 Details
30 00032692
00032692 		Hydraulikschlauch 860 (00032692) finden Sie hier 2 Details
31 00032673
00032673 		Hydraulikschlauch 860 (00032673) finden Sie hier 1 Details
32 00032680
00032680 		Hydraulikschlauch 860 (00032680) finden Sie hier 2 Details
33 00032682
00032682 		Hydraulikschlauch 860 (00032682) finden Sie hier 1 Details
34 00032683
00032683 		Hydraulikschlauch 860 (00032683) finden Sie hier 1 Details
35 00032685
00032685 		Hydraulikschlauch 860 (00032685) finden Sie hier 1 Details
36 00032686
00032686 		Hydraulikschlauch 860 (00032686) finden Sie hier 2 Details
37 00032688
00032688 		Hydraulikschlauch 860 (00032688) finden Sie hier 2 Details
38 00032689
00032689 		Hydraulikschlauch 860 (00032689) finden Sie hier 1 Details
39 00032693
00032693 		Hydraulikschlauch 860 (00032693) finden Sie hier 1 Details
40 00032687
00032687 		Hydraulikschlauch 860 (00032687) finden Sie hier 1 Details
41 00044397
00044397 		Verschraubung 860 (00044397) finden Sie hier 7 Details
42 00044396
00044396 		Verschraubung 860 (00044396) finden Sie hier 2 Details
43 00044395
00044395 		Verschraubung 860 (00044395) finden Sie hier 2 Details
44 00044437
00044437 		Verschraubung 860 (00044437) finden Sie hier 1 Details
45 00044438
00044438 		Verschraubung 860 (00044438) finden Sie hier 1 Details
46 00044449
00044449 		Verschraubung 860 (00044449) finden Sie hier 6 Details
47 00007486
00044412 		Verschraubung 860 (00007486, 00044412) finden Sie hier 1 Details
48 00002473
00002473 		Verschraubung 860 (00002473) finden Sie hier 3 Details
49 00044420
00044420 		Verschraubung 860 (00044420) finden Sie hier 7 Details
50 00044469
00044469 		Überwurfmutter 860 (00044469) finden Sie hier 2 Details
51 00044400
00044400 		Schneidring 860 (00044400) finden Sie hier 2 Details
52 00044394
00044394 		Verschraubung 860 (00044394) finden Sie hier 2 Details
53 00044444
00044444 		Verschraubung 860 (00044444) finden Sie hier 5 Details
54 00044433
00044433 		Verschraubung 860 (00044433) finden Sie hier 1 Details
55 00044441
00044441 		Verschraubung 860 (00044441) finden Sie hier 3 Details
56 00044413
00044413 		Verschraubung 860 (00044413) finden Sie hier 2 Details
57 00044427
00044427 		Verschraubung 860 (00044427,SV-08-L) finden Sie hier 5 Details
58 00044417
00044417 		Verschraubung 860 (00044417) finden Sie hier 1 Details
59 MU981133
00043449 		Schraube 860 (00043449, MU981133) finden Sie hier 2 Details
60 MU980115
00043708 		Schraube 860 (00043708, MU0099972, MU980115) finden Sie hier 4 Details
61 MU980108
00043711 		Schraube 860 (00043711, MU980108) finden Sie hier 1 Details
62 MUMG0009
00043715 		Schraube 860 (00043715, 3001111, MUMG0009) finden Sie hier 1 Details
63 00043593
00043593 		Schraube 860 (00043593, MU980122) finden Sie hier 4 Details
64 00043599
00043599 		Schraube 860 (00043599, MU980248) finden Sie hier 2 Details
65 MU980222
00043603 		Schraube 860 (00001346, 00043603, MU0099903, MU980222) finden Sie hier 4 Details
66 00043248
00043248 		Scheibe 860 (00043248, MU980011) finden Sie hier 4 Details
67 MU0099999
00043249 		Scheibe 860 (00043249, MU0099999, MU980102) finden Sie hier 8 Details
68 MU0099951
00043286 		Scheibe 860 (00043286, MU0099951, MU980103) finden Sie hier 4 Details
69 MU0099950
00043281 		Scheibe 860 (00043281, MU0099950) finden Sie hier 12 Details
70 MUNSKL10
00043766 		Scheibe 860 (00012350, 00043766, MUNSKL10) finden Sie hier 2 Details
71 MU980010
00043190 		Mutter 860 (00043190, MU980010) finden Sie hier 2 Details
72 MU0099961
00043191 		Mutter 860 (00043191, MU0099961, MU7T1018, MU980101) finden Sie hier 4 Details
73 MU980200
00043157 		Mutter 860 (00043157, MU0099914, MU980200) finden Sie hier 4 Details
74 MU0099960
00043177 		Mutter 860 (00043177, MU0099960) finden Sie hier 4 Details
75 00001159
00001159 		Mutter 860 (00001159) finden Sie hier 2 Details
76 MU980709
00044354 		Schellenkörper 860 (00044354, MU980709) finden Sie hier 2 Details
77 00017532
00017532 		Schellenkörper 860 (00017532) finden Sie hier 1 Details
78 00002475
00002475 		Deckplatte 860 (00002475) finden Sie hier 2 Details
79 00032977
00032977 		Schutz 860 (00032977) finden Sie hier 2 Details
80 214370
40054462 		Kabelbinder 860 finden Sie hier 1 Details
- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
