Explosionszeichnung

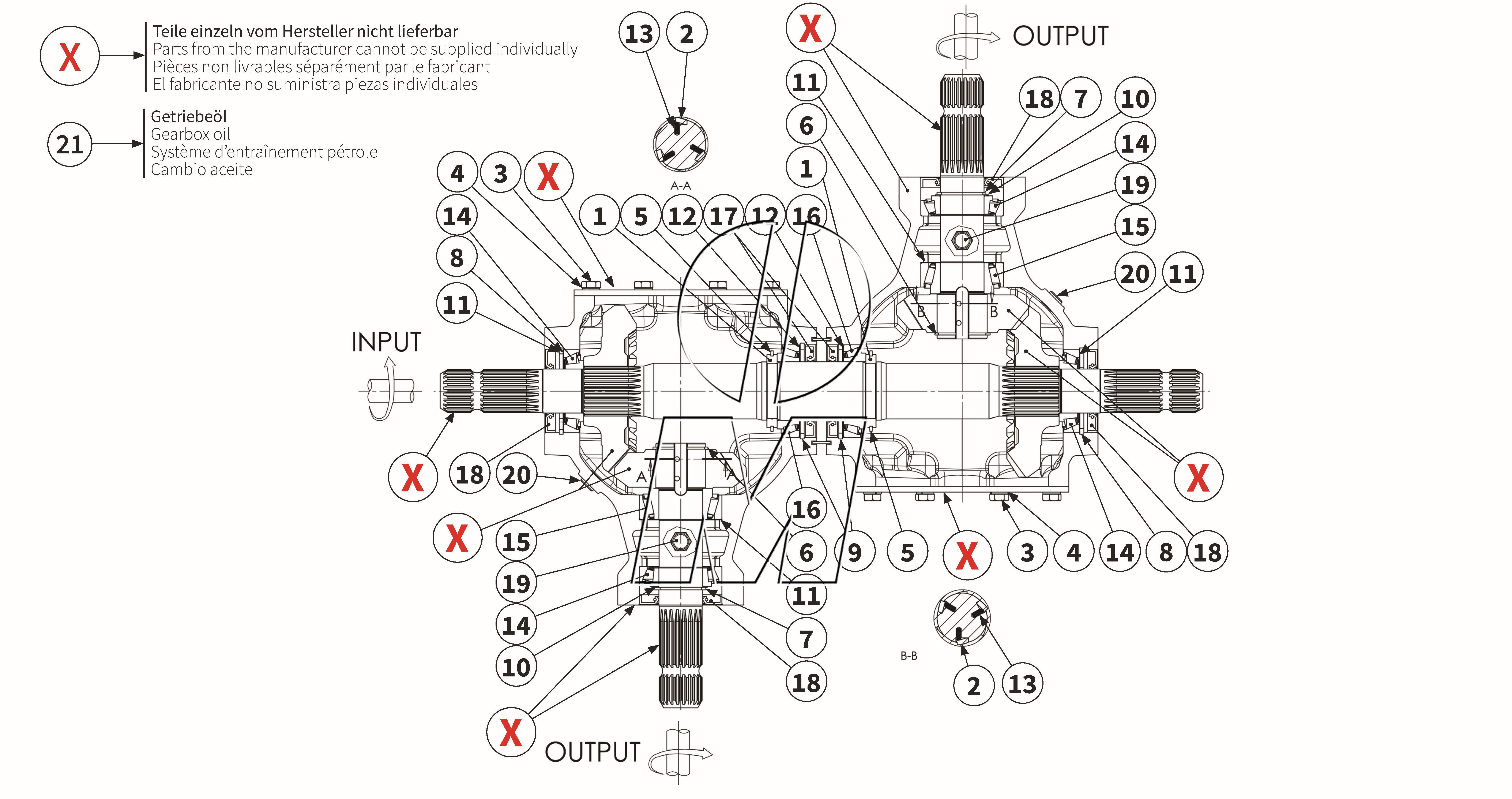

Zeichnung 11: Getriebe 00031958 (P_PROF_ET_25_WEL)

Zurück

Zeichnung 11: Getriebe 00031958
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	MU982815 90982815	Distanzscheibe	860		(MU982815)	finden Sie hier	2	Details
2	MUS207006 40009062	Sperrklinke	860		(298700007R, MUS207006)	finden Sie hier	6	Details
3	MU980208 00043601	Schraube	860		(00043601, MU0099974, MU623016, MU980208)	finden Sie hier	16	Details
4	MU0099924 90099924	Federring	860		(90099924)	finden Sie hier	16	Details
5	MU982816 90982816	Sicherungsring	860		(MU982816)	finden Sie hier	2	Details
6	MU982812 90982812	Sicherungsring	860		(MU982812)	finden Sie hier	2	Details
7	MURV0035 00043740	Sicherungsring	860		(00043740, 11000097, MURV0035)	finden Sie hier	2	Details
8	MU982813 90982813	Sicherungsring	860		(MU982813)	finden Sie hier	2	Details
9	MU982817 90982817	Sicherungsring	860		(MU982817)	finden Sie hier	2	Details
10	MU981005 90981005	Distanzscheibe	860		(MU981005)	finden Sie hier	2	Details
11	MU982814 90982814	Distanzscheibe	860		(MU982814)	finden Sie hier	4	Details
12	MU982818 90982818	Distanzscheibe	860		(MU982818)	finden Sie hier	2	Details
13	MUS207005 40009672	Druckfeder	860		(MU981216, MU982802, MUS207005)	finden Sie hier	12	Details
14	MURV0003 40009913	Wälzlager	860		(MURV0003)	finden Sie hier	4	Details
15	MURV0030 90030002	Wälzlager	860		(MURV0030)	finden Sie hier	2	Details
16	MURV0031 40009669	Wälzlager	860		(MURV0031)	finden Sie hier	2	Details
17	MURV0032 40009234	Wellendichtring	860		(MURV0032)	finden Sie hier	2	Details
18	MURV0039 00043813	Wellendichtring	860		(00043813, MURV0039)	finden Sie hier	4	Details
19	MU623018 00043837	Entlüftungs schraube	860		(00001981, 00043837, 2403005337, 2403046005, MU623018)	finden Sie hier	2	Details
20	MU623017 90623017	Verschlußschraube	860		(MU310018, MU623017, MUR20210)	finden Sie hier	6	Details
21	MUSAE70W90VS 40008825	Getriebeöl	860	Bedarfsmenge	(MUSAE70W90VS)	finden Sie hier	5	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
