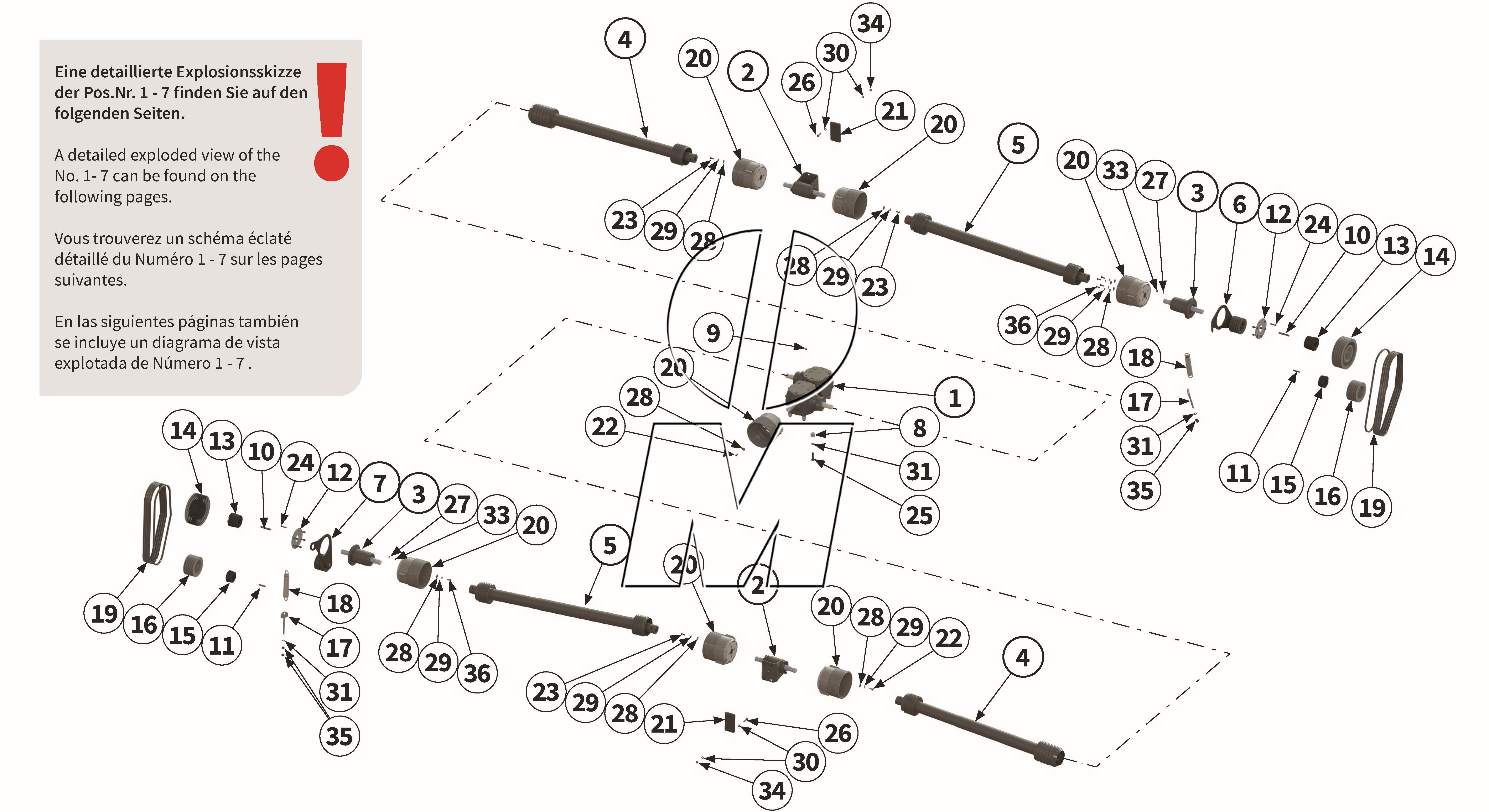

Explosionszeichnung

Zeichnung 10: Antrieb & Getriebe (P_PROF_ET_25_WEL)

Zurück

Zeichnung 10: Antrieb & Getriebe
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	00031958 00031958	Getriebe	860	Getriebe-Eingangsdrehzahl 1000 U/min (1:1,35)	(00031958)	finden Sie hier	1	Details
2	00045640 00045640	Zwischenwelle kpl. montiert	860	MU-PRO/F	(00045640, 0004564006)	finden Sie hier	2	Details
3	00046160 00046160	Antriebsadapter kpl. montiert	860	MU-PRO/F	(00046160)	finden Sie hier	2	Details
4	00031205 00031205	Gelenkwelle	860		(00031205, DS9R107FX000001X)	finden Sie hier	2	Details
5	00031208 00031208	Gelenkwelle	860		(00031208, DS9R118FX017001X)	finden Sie hier	2	Details
6	MU0200019 00031964	Riemenspanner links	860		(00031964, MU0200019)	finden Sie hier	1	Details
7	MU0204039 00031972	Riemenspanner rechts	860		(00031972, MU0204039)	finden Sie hier	1	Details
8	MU1200372 00031960	Buchse	860		(00031960, MU1200372)	finden Sie hier	8	Details
9	00035563 00035563	Verschlussstopfen	860		(00035563, 50686)	finden Sie hier	8	Details
10	MU981810 00043214	Passfeder	860		(00000750, 00043214, MU981810)	finden Sie hier	2	Details
11	MU980860 00043216	Passfeder	860		(00000752, 00043216, MU980860)	finden Sie hier	2	Details
12	00048243 00048243	Scheibe	860		(00048243)	finden Sie hier	2	Details
13	MU980864 00044059	Spannbuchse	860		(00000741, 00044059, MU980864)	finden Sie hier	2	Details
14	MU980863 00044036	Riemenscheibe	860		(00044036, MU980863)	finden Sie hier	2	Details
15	MU980813 00044058	Spannbuchse	860	Getriebe-Eingangsdrehzahl 1000 U/min	(00003441, 00044058, MKR01353Rev01, MU980813)	finden Sie hier	2	Details
16	MU6800312 00044019	Riemenscheibe	860		(00044019, 0446312MU, MU6800312, TBSPB180500ZA)	finden Sie hier	2	Details
17	MAX00062 00031977	Zugstange	860		(00000485, 00031977, 0800948B, MAX00062, MUM00646)	finden Sie hier	2	Details
18	MU980912 00044160	Zugfeder	860		(00000482, 00044160, 4901209, MU980912, MU980934)	finden Sie hier	2	Details
19	00032054 00032054	Keilriemen	860		(00032054)	finden Sie hier	10	Details
20	00049851 00049851	Schutztopf	860		(00049851)	finden Sie hier	7	Details
21	00042747 00042747	Platte	860		(00042747)	finden Sie hier	2	Details
22	MU980208 00043601	Schraube	860		(00043601, MU0099974, MU623016, MU980208)	finden Sie hier	4	Details
23	MU980205 00043602	Schraube	860		(00043602, MU0099971, MU980205)	finden Sie hier	16	Details
24	MU980217 00043477	Schraube	860		(00043477, MU980217)	finden Sie hier	12	Details
25	MU980438 00043530	Schraube	860		(00043530, MU980438)	finden Sie hier	8	Details
26	00043497 00043497	Schraube	860		(00043497, MU981024)	finden Sie hier	8	Details
27	MU980202 00043232	Scheibe	860		(00001223, 00043232, MU980202)	finden Sie hier	12	Details
28	MU0099950 00043281	Scheibe	860		(00043281, MU0099950)	finden Sie hier	28	Details
29	MUNSKL10 00043766	Scheibe	860		(00012350, 00043766, MUNSKL10)	finden Sie hier	24	Details
30	MU980302 00043233	Scheibe	860		(00043233, MU0099997, MU980302)	finden Sie hier	16	Details
31	MU980402 00043235	Scheibe	860		(00043235, MU0099996, MU980402)	finden Sie hier	2	Details
32	MUNSKL16 00043769	Scheibe	860		(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details
33	MU0099960 00043177	Mutter	860		(00043177, MU0099960)	finden Sie hier	12	Details
34	MU980301 00043178	Mutter	860		(00043178, MU0099957, MU980301)	finden Sie hier	8	Details
35	MU980400 00043159	Mutter	860		(00043159, MU0099964, MU980400)	finden Sie hier	4	Details
36	00043606 00043606	Schraube	860		(00043606, MU980219)	finden Sie hier	8	Details
