Explosionszeichnung

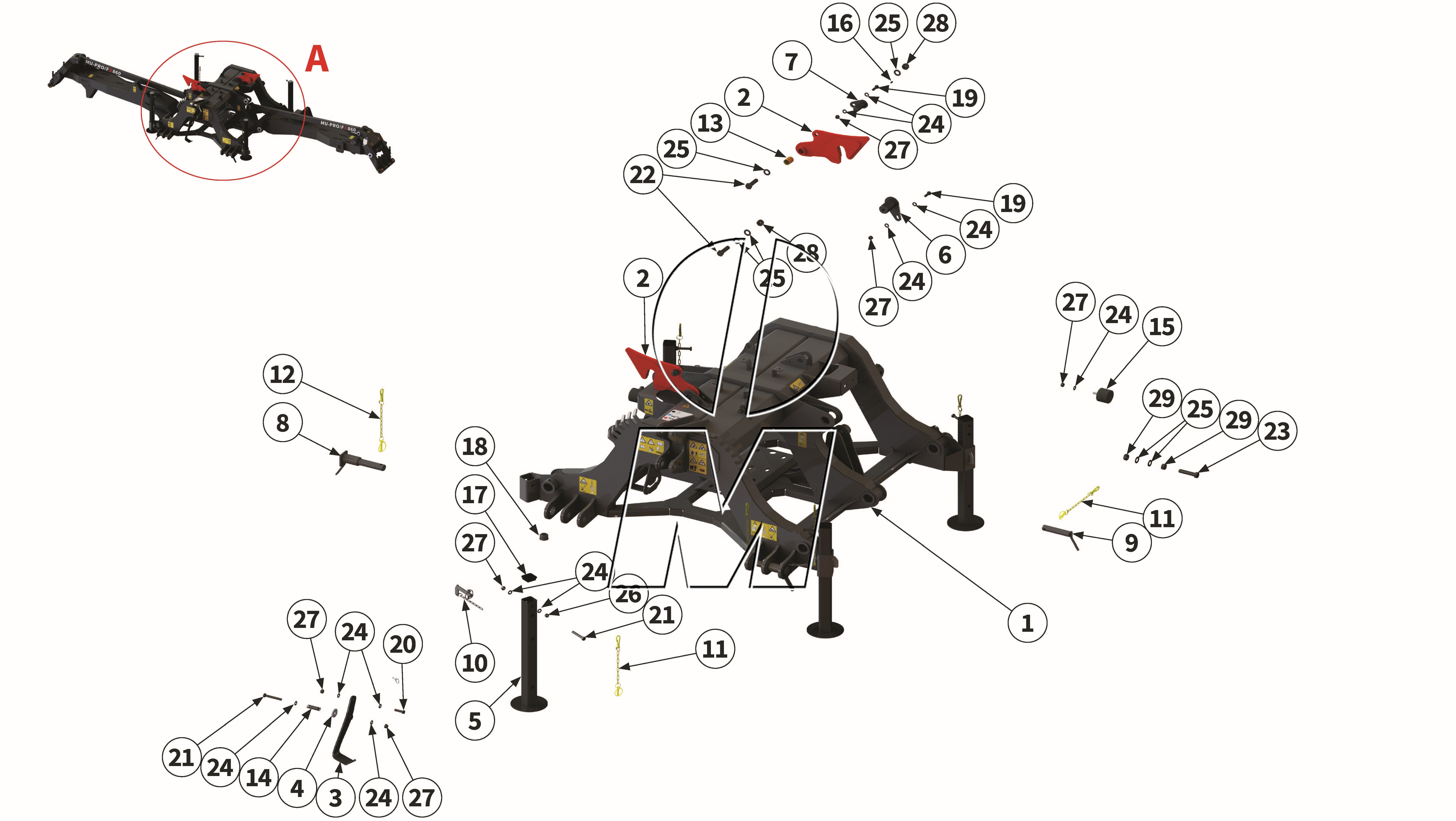

Zeichnung 08: Anbauvorrichtung (P_PROF_ET_25_WEL)

Zurück

Zeichnung 08: Anbauvorrichtung
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00037444 00037444	Dreipunktbock	860	(00037444)	finden Sie hier	1	Details
2	00030919 00030919	Sicherungshaken	860	(00030919)	finden Sie hier	2	Details
3	00030926 00030926	Gelenkwellenhalter	860	(00030926)	finden Sie hier	1	Details
4	00030930 00030930	Scheibe	860	(00030930)	finden Sie hier	1	Details
5	00030932 00030932	Abstellstütze	860	(00030932)	finden Sie hier	4	Details
6	00031150 00031150	Bolzen	860	(00031150)	finden Sie hier	2	Details
7	00031164 00031164	Bolzen	860	(00031164)	finden Sie hier	2	Details
8	00031169 00031169	Bolzen	860	(00031169)	finden Sie hier	2	Details
9	00044074 00044074	Bolzen	860	(00044074)	finden Sie hier	1	Details
10	00005545 00005545	Bolzen	860	(00001835, 00005545, MU0501997, MU980942)	finden Sie hier	4	Details
11	MU2500106 00044560	Sicherungselement	860	(00044560, MU2500106)	finden Sie hier	5	Details
12	MU2500108 00044561	Sicherungselement	860	(00044561, 2500108, MU2500108)	finden Sie hier	2	Details
13	00031593 00031593	Gleitlagerbuchse	860	(00031593, POZ3040)	finden Sie hier	2	Details
14	00012464 00012464	Druckfeder	860	(00012464)	finden Sie hier	1	Details
15	00005106 00044530	Gummipuffer	860	(00044530,00005106,MU980904,900-00000566)	finden Sie hier	2	Details
16	MU980700 00043301	Schmiernippel	860	(00043301)	finden Sie hier	2	Details
17	00041414 00041414	Verschlussstopfen	860	(00041414)	finden Sie hier	4	Details
18	00035563 00035563	Verschlussstopfen	860	(00035563, 50686)	finden Sie hier	6	Details
19	MU980311 00043621	Schraube	860	(00043621, MU0099931, MU980311)	finden Sie hier	4	Details
20	MU980329 00043496	Schraube	860	(00043496, MU980329)	finden Sie hier	1	Details
21	MU980319 00043505	Schraube	860	(00043505, MU980319)	finden Sie hier	5	Details
22	00043562 00043562	Schraube	860	(00043562, MU981114)	finden Sie hier	4	Details
23	MU980529 00043681	Schraube	860	(00043681, MU980529)	finden Sie hier	2	Details
24	MU980302 00043233	Scheibe	860	(00043233, MU0099997, MU980302)	finden Sie hier	22	Details
25	MU980505 00043237	Scheibe	860	(00043237, MU980505)	finden Sie hier	12	Details
26	MU980300 00043158	Mutter	860	(00043158, MU0099932, MU980300)	finden Sie hier	5	Details
27	MU980301 00043178	Mutter	860	(00043178, MU0099957, MU980301)	finden Sie hier	12	Details
28	MU0099959 00043184	Mutter	860	(00043184, MU0099959, MU980506)	finden Sie hier	4	Details
29	MU980253 00043160	Mutter	860	(00043160, MU980253)	finden Sie hier	4	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
