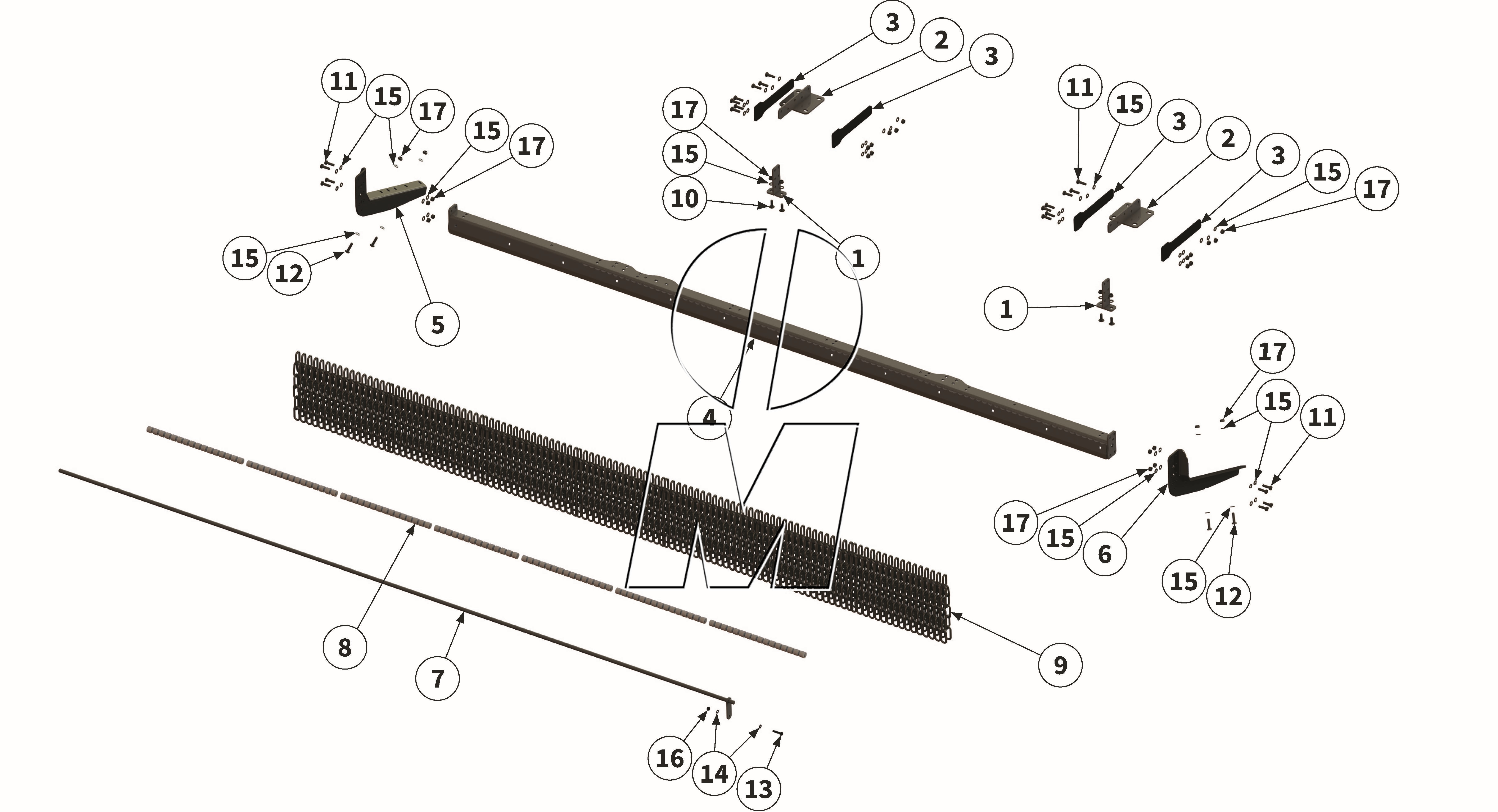

Explosionszeichnung
Zeichnung 07: Erweiterte Schutzeinrichtung Kette (P_PROF_ET_25_WEL)
Zeichnung 07: Erweiterte Schutzeinrichtung Kette
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|
| 1 |
00040975 00040975 |
Adapter | 860-R+860-L | (00040975) | finden Sie hier | 2 | Details | |
| 2 |
00040969 00040969 |
Adaptionshalter | 860-R+860-L | (00040969) | finden Sie hier | 2 | Details | |
| 3 |
00040971 00040971 |
Tragarm | 860-R+860-L | (00040971) | finden Sie hier | 4 | Details | |
| 4 |
00040921 00040921 |
Querstrebe | 860-R+860-L | (00040921) | finden Sie hier | 1 | Details | |
| 5 |
00040734 00040734 |
Anbauadapter | 860-R+860-L | (00040734) | finden Sie hier | 1 | Details | |
| 6 |
00040735 00040735 |
Anbauadapter | 860-R+860-L | (00040735) | finden Sie hier | 1 | Details | |
| 7 |
MU0807491 00031728 |
Pendelwelle | 860-R+860-L | (00031728, MAX00165, MU0807491) | finden Sie hier | 1 | Details | |
| 8 |
2405021057 00044189 |
Distanzhülse | 860-R+860-L | (00009224, 00044189, 2405021057) | finden Sie hier | 106 | Details | |
| 9 |
00040745 00040745 |
Kette | 860-R+860-L | (00040745, 00040746) | finden Sie hier | 111 | Details | |
| 10 |
00000904 00000904 |
Schraube | 860-R+860-L | (00000904, MU980214) | finden Sie hier | 4 | Details | |
| 11 |
MU980222 00043603 |
Schraube | 860-R+860-L | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 35 | Details | |
| 12 |
00043475 00043475 |
Schraube | 860-R+860-L | (00043475, MU981069) | finden Sie hier | 4 | Details | |
| 13 |
MU980112 00043712 |
Schraube | 860-R+860-L | (00043712, MU0099904, MU980112) | finden Sie hier | 1 | Details | |
| 14 |
MU0099999 00043249 |
Scheibe | 860-R+860-L | (00043249, MU0099999, MU980102) | finden Sie hier | 2 | Details | |
| 15 |
MU980202 00043232 |
Scheibe | 860-R+860-L | (00001223, 00043232, MU980202) | finden Sie hier | 82 | Details | |
| 16 |
MU0099961 00043191 |
Mutter | 860-R+860-L | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 1 | Details | |
| 17 |
MU0099960 00043177 |
Mutter | 860-R+860-L | (00043177, MU0099960) | finden Sie hier | 43 | Details |
