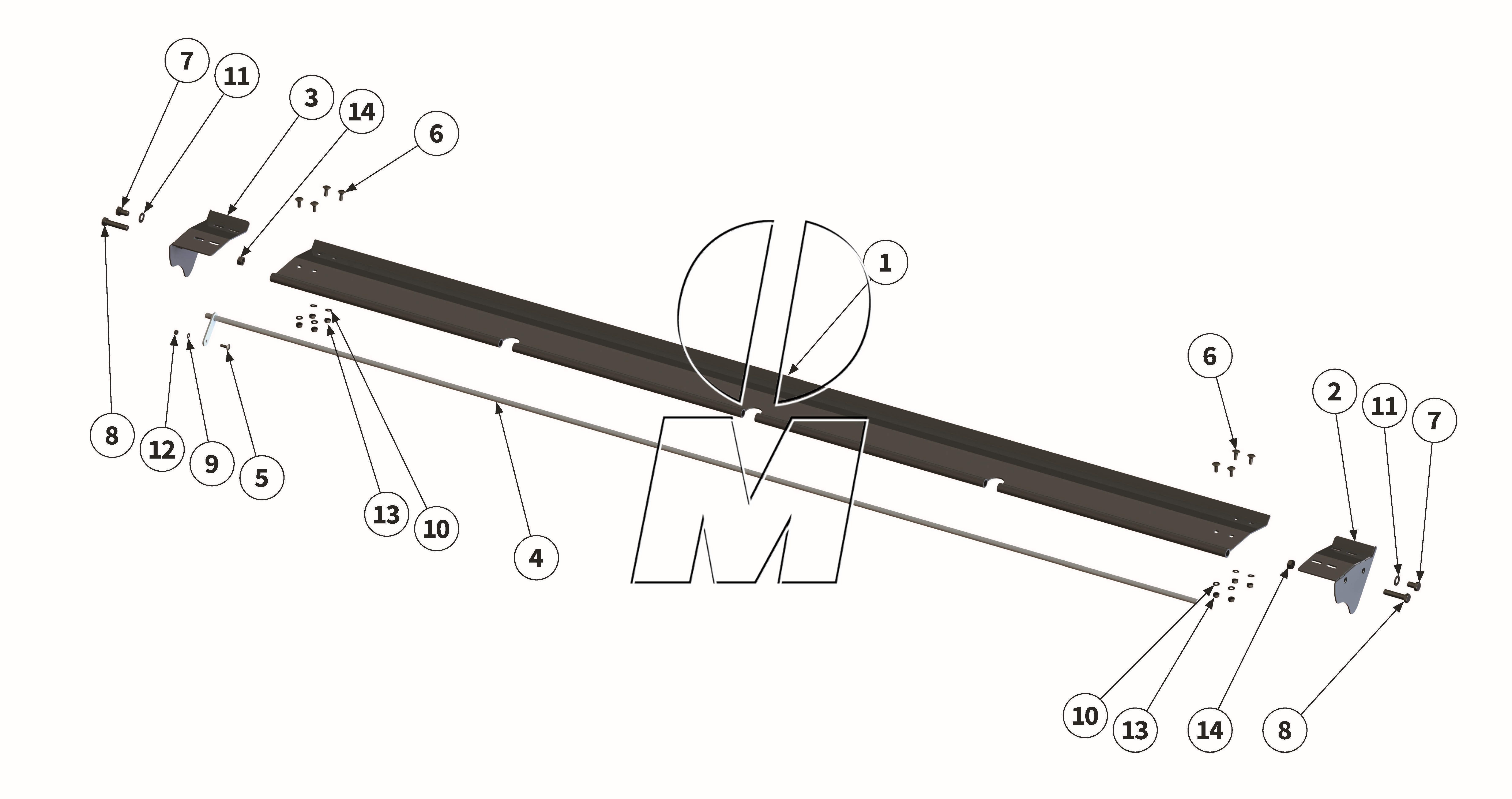

Explosionszeichnung

Zeichnung 04: Gutleitklappe (P_PROF_ET_25_WEL)

Zurück

Zeichnung 04: Gutleitklappe
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00046127 00046127	Gutleitklappe	860-R+860-L	(00046127)	finden Sie hier	1	Details
2	00046108 00046108	Schutzabdeckung links	860-R+860-L	(00046108)	finden Sie hier	1	Details
3	00046109 00046109	Schutzabdeckung rechts	860-R+860-L	(00046109)	finden Sie hier	1	Details
4	MU0807491 00031728	Pendelwelle	860-R+860-L	(00031728, MAX00165, MU0807491)	finden Sie hier	1	Details
5	MU0099988 00043355	Schraube	860-R+860-L	(00000910, 00043355, MU0099988, MU980106)	finden Sie hier	1	Details
6	00000903 00000903	Schraube	860-R+860-L	(00000903, MU980211)	finden Sie hier	8	Details
7	MU980410 00043648	Schraube	860-R+860-L	(00043648, MU980410)	finden Sie hier	2	Details
8	MU980438 00043530	Schraube	860-R+860-L	(00043530, MU980438)	finden Sie hier	2	Details
9	MU0099999 00043249	Scheibe	860-R+860-L	(00043249, MU0099999, MU980102)	finden Sie hier	1	Details
10	MU980202 00043232	Scheibe	860-R+860-L	(00001223, 00043232, MU980202)	finden Sie hier	8	Details
11	MU980402 00043235	Scheibe	860-R+860-L	(00043235, MU0099996, MU980402)	finden Sie hier	2	Details
12	MU0099961 00043191	Mutter	860-R+860-L	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	1	Details
13	MU0099960 00043177	Mutter	860-R+860-L	(00043177, MU0099960)	finden Sie hier	8	Details
14	MU980400 00043159	Mutter	860-R+860-L	(00043159, MU0099964, MU980400)	finden Sie hier	2	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
