Explosionszeichnung

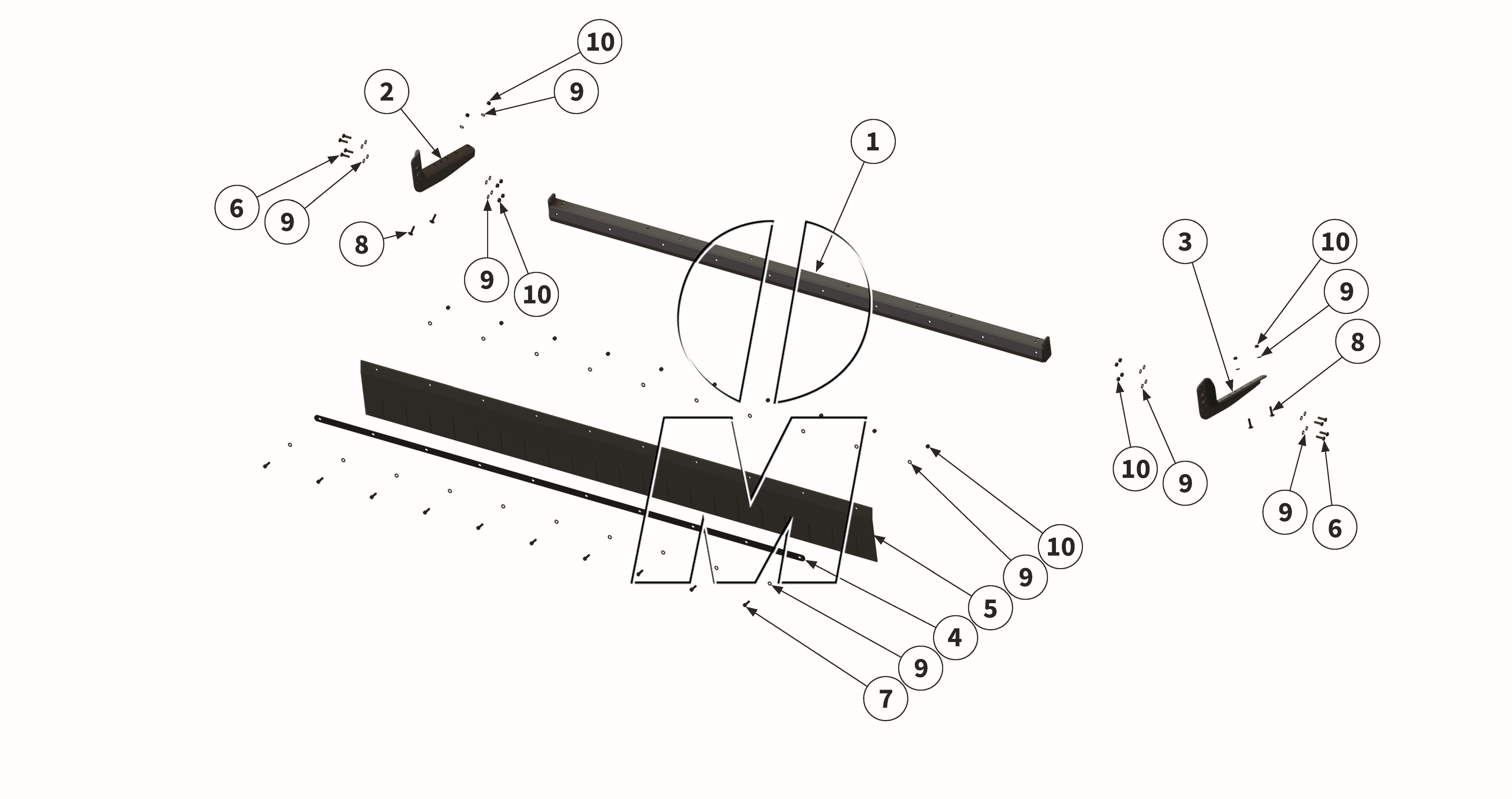

Zeichnung 21: Erweiterte Schutzeinrichtung (P_PRO_ET_24_WEL)

Zurück

Zeichnung 21: Erweiterte Schutzeinrichtung
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00046878 00046878	Querstrebe	250	(00046878)	finden Sie hier	1	Details
1	00040731 00040731	Querstrebe	280	(00040731)	finden Sie hier	1	Details
1	00047772 00047772	Querstrebe	300	(00047772)	finden Sie hier	1	Details
1	00040921 00040921	Querstrebe	320	(00040921)	finden Sie hier	1	Details
2	00040734 00040734	Anbauadapter	250-320	(00040734)	finden Sie hier	1	Details
3	00040735 00040735	Anbauadapter	250-320	(00040735)	finden Sie hier	1	Details
4	00046877 00046877	Schutzgummi	250	(00046877)	finden Sie hier	1	Details
4	00040740 00040740	Schutzgummi	280	(00040740)	finden Sie hier	1	Details
4	00047775 00047775	Schutzgummi	300	(00047775)	finden Sie hier	1	Details
4	00040923 00040923	Schutzgummi	320	(00040923)	finden Sie hier	1	Details
5	00046888 00046888	Klemmleiste	250	(00046888)	finden Sie hier	1	Details
5	00039834 00039834	Klemmleiste	280	(00039834)	finden Sie hier	1	Details
5	00047776 00047776	Klemmleiste	300	(00047776)	finden Sie hier	1	Details
5	MU0913118 00031666	Klemmleiste	320	(00031666, MU0913118)	finden Sie hier	1	Details
6	MU980205 00043602	Schraube	250-320	(00043602, MU0099971, MU980205)	finden Sie hier	8	Details
7	MU980250 00043325	Schraube	250-320	(00043325, MU980250)	finden Sie hier	4	Details
8	MU980222 00043603	Schraube	250-320	(00001346, 00043603, MU0099903, MU980222)	finden Sie hier	10	Details
9	MU980202 00043232	Scheibe	250-320	(00001223, 00043232, MU980202)	finden Sie hier	40	Details
10	MU0099960 00043177	Mutter	250-320	(00043177, MU0099960)	finden Sie hier	22	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
