Explosionszeichnung

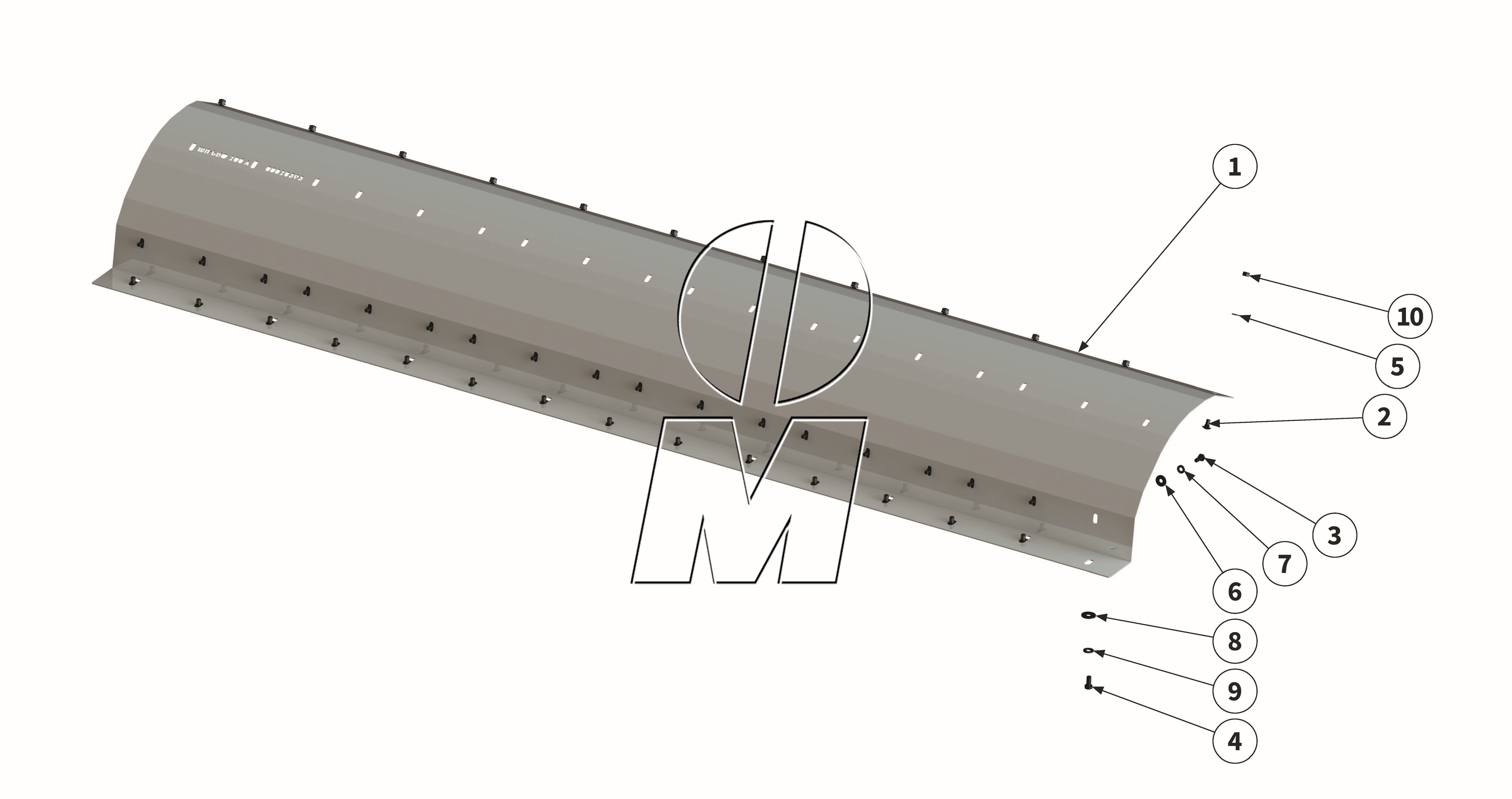

Zeichnung 19: Verschleißeinlage (P_PRO_ET_24_WEL)

Zurück

Zeichnung 19: Verschleißeinlage
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00038529 00038529	Verschleißeinlage	250	(00038529)	finden Sie hier	1	Details
1	00031844 00031844	Verschleißeinlage	280	(00031844)	finden Sie hier	1	Details
1	MU0608592 00038262	Verschleißeinlage	300	(00038262)	finden Sie hier	1	Details
1	00038527 00038527	Verschleißeinlage	320	(00038527)	finden Sie hier	1	Details
2	MU980206 00043324	Schraube	250-320	(00043324, MU980206)	finden Sie hier	11	Details
3	MU980208 00043601	Schraube	250	(00043601, MU0099974, MU623016, MU980208)	finden Sie hier	15	Details
3	MU980208 00043601	Schraube	280	(00043601, MU0099974, MU623016, MU980208)	finden Sie hier	16	Details
3	MU980208 00043601	Schraube	300	(00043601, MU0099974, MU623016, MU980208)	finden Sie hier	18	Details
3	MU980208 00043601	Schraube	320	(00043601, MU0099974, MU623016, MU980208)	finden Sie hier	20	Details
4	MU980341 00043619	Schraube	250	(00043619, MU0099942, MU980305, MU980341)	finden Sie hier	13	Details
4	MU980341 00043619	Schraube	280	(00043619, MU0099942, MU980305, MU980341)	finden Sie hier	14	Details
4	MU980341 00043619	Schraube	300	(00043619, MU0099942, MU980305, MU980341)	finden Sie hier	15	Details
4	MU980341 00043619	Schraube	320	(00043619, MU0099942, MU980305, MU980341)	finden Sie hier	16	Details
5	MU980202 00043232	Scheibe	250+280	(00001223, 00043232, MU980202)	finden Sie hier	11	Details
5	MU980202 00043232	Scheibe	300	(00001223, 00043232, MU980202)	finden Sie hier	12	Details
5	MU980202 00043232	Scheibe	320	(00001223, 00043232, MU980202)	finden Sie hier	13	Details
6	MU981874 00043280	Scheibe	250	(00043280, MU981874)	finden Sie hier	15	Details
6	MU981874 00043280	Scheibe	280	(00043280, MU981874)	finden Sie hier	16	Details
6	MU981874 00043280	Scheibe	300	(00043280, MU981874)	finden Sie hier	18	Details
6	MU981874 00043280	Scheibe	320	(00043280, MU981874)	finden Sie hier	20	Details
7	MUNSKL10 00043766	Scheibe	250	(00012350, 00043766, MUNSKL10)	finden Sie hier	15	Details
7	MUNSKL10 00043766	Scheibe	280	(00012350, 00043766, MUNSKL10)	finden Sie hier	16	Details
7	MUNSKL10 00043766	Scheibe	300	(00012350, 00043766, MUNSKL10)	finden Sie hier	18	Details
7	MUNSKL10 00043766	Scheibe	320	(00012350, 00043766, MUNSKL10)	finden Sie hier	20	Details
8	MU980203 00043282	Scheibe	250	(00043282, MU0099927, MU980203)	finden Sie hier	13	Details
8	MU980203 00043282	Scheibe	280	(00043282, MU0099927, MU980203)	finden Sie hier	14	Details
8	MU980203 00043282	Scheibe	300	(00043282, MU0099927, MU980203)	finden Sie hier	15	Details
8	MU980203 00043282	Scheibe	320	(00043282, MU0099927, MU980203)	finden Sie hier	16	Details
9	MUNSKL12 00043767	Scheibe	250	(00012351, 00043767, MUNSKL12)	finden Sie hier	13	Details
9	MUNSKL12 00043767	Scheibe	280	(00012351, 00043767, MUNSKL12)	finden Sie hier	14	Details
9	MUNSKL12 00043767	Scheibe	300	(00012351, 00043767, MUNSKL12)	finden Sie hier	15	Details
9	MUNSKL12 00043767	Scheibe	320	(00012351, 00043767, MUNSKL12)	finden Sie hier	16	Details
10	MU0099960 00043177	Mutter	250+280	(00043177, MU0099960)	finden Sie hier	11	Details
10	MU0099960 00043177	Mutter	300	(00043177, MU0099960)	finden Sie hier	12	Details
10	MU0099960 00043177	Mutter	320	(00043177, MU0099960)	finden Sie hier	13	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
