Explosionszeichnung

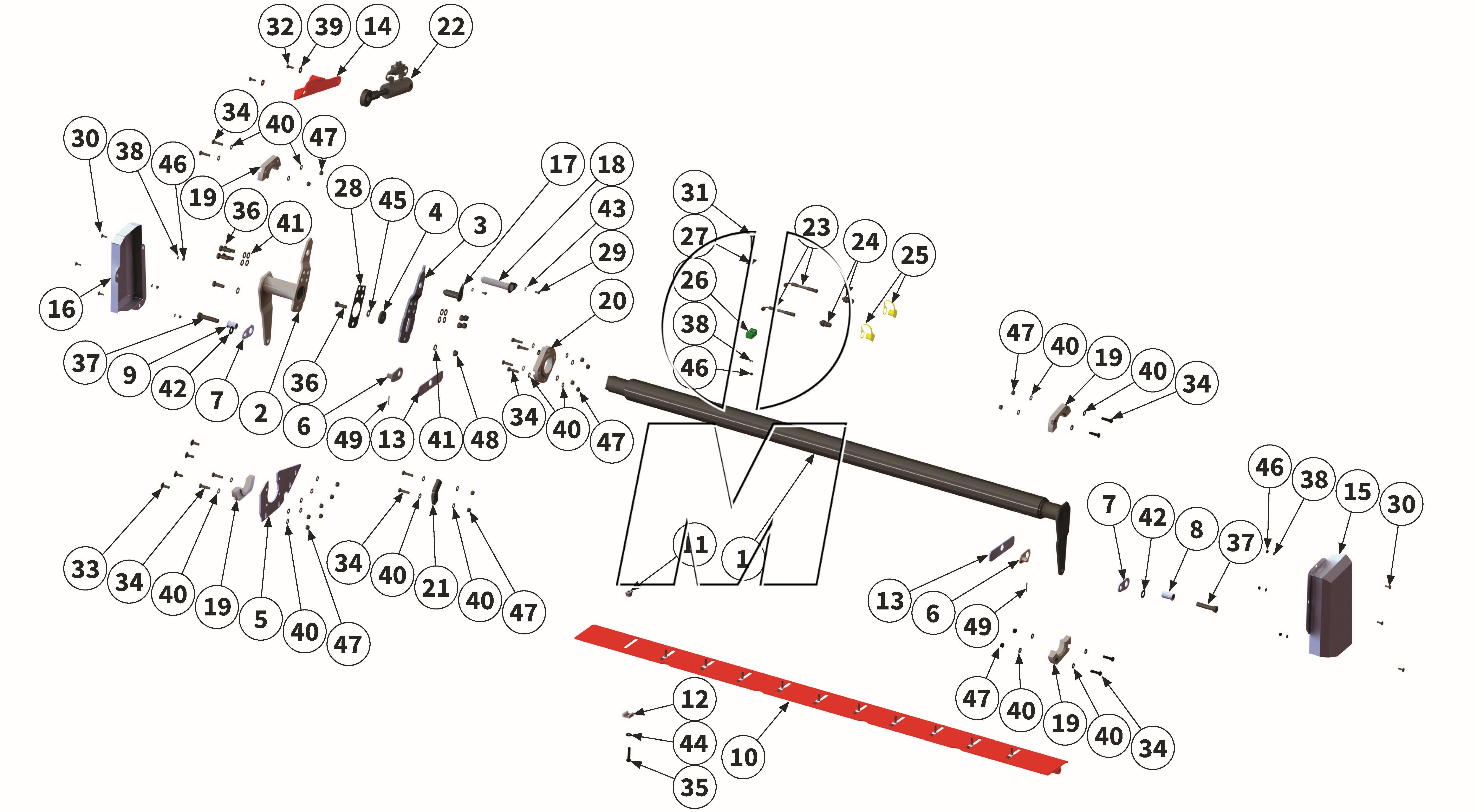

Zeichnung 17: Hydraulische Schneidschiene (P_PRO_ET_24_WEL)

Zurück

Zeichnung 17: Hydraulische Schneidschiene
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00032361 00032361	Verschiebeeinheit	250+280+320	(00032361)	finden Sie hier	1	Details
1	00037971 00037971	Verschiebeeinheit	300	(00037971)	finden Sie hier	1	Details
2	00038182 00038182	Verschiebeeinheit	250	(00038182)	finden Sie hier	1	Details
2	00032351 00032351	Verschiebeeinheit	280+300	(00032351)	finden Sie hier	1	Details
2	00038179 00038179	Verschiebeeinheit	320	(00038179)	finden Sie hier	1	Details
3	00032364 00032364	Hebel	250-320	(00032364)	finden Sie hier	1	Details
4	00032368 00032368	Scheibe	250-320	(00032368)	finden Sie hier	1	Details
5	00032343 00032343	Anschraubhalter	250-320	(00032343)	finden Sie hier	1	Details
6	00032389 00032389	Führungsblech	250-320	(00032389)	finden Sie hier	2	Details
7	00032387 00032387	Führungsblech	250-320	(00032387)	finden Sie hier	2	Details
8	00032390 00032390	Distanzhülse	250-320	(00032390)	finden Sie hier	1	Details
9	00032397 00032397	Distanzhülse	250-320	(00032397)	finden Sie hier	1	Details
10	00038184 00038184	Schneidschiene	250	(00038184)	finden Sie hier	1	Details
10	00032386 00032386	Schneidschiene	280	(00032386)	finden Sie hier	1	Details
10	00037967 00037967	Schneidschiene	300	(00037967)	finden Sie hier	1	Details
10	00038362 00038362	Schneidschiene	320	(00038362)	finden Sie hier	1	Details
11	00032369 00032369	Distanzblech	250	(00032369)	finden Sie hier	11	Details
11	00032369 00032369	Distanzblech	280	(00032369)	finden Sie hier	14	Details
11	00032369 00032369	Distanzblech	300	(00032369)	finden Sie hier	15	Details
11	00032369 00032369	Distanzblech	320	(00032369)	finden Sie hier	16	Details
12	00032371 00032371	Führungsblech	250	(00032371)	finden Sie hier	11	Details
12	00032371 00032371	Führungsblech	280	(00032371)	finden Sie hier	14	Details
12	00032371 00032371	Führungsblech	300	(00032371)	finden Sie hier	15	Details
12	00032371 00032371	Führungsblech	320	(00032371)	finden Sie hier	16	Details
13	00030381 00030381	Abdeckung	250-320	(00030381)	finden Sie hier	2	Details
14	00034141 00034141	Zeiger	250-320	(00034141)	finden Sie hier	1	Details
15	00030382 00030382	Schutzabdeckung links	250-320	(00030382)	finden Sie hier	1	Details
16	00030383 00030383	Schutzabdeckung rechts	250-320	(00030383)	finden Sie hier	1	Details
17	00032423 00032423	Bolzen	250-320	(00032423)	finden Sie hier	1	Details
18	00032424 00032424	Bolzen	250-320	(00032424)	finden Sie hier	1	Details
19	00032468 00032468	Gleitlager	250-320	(00032468)	finden Sie hier	4	Details
20	00032467 00032467	Gleitlager	250-320	(00032467)	finden Sie hier	1	Details
21	00037988 00037988	Anschlag	250-320	(00037988)	finden Sie hier	1	Details
22	00037863 00037863	Hydraulikzylinder	250-320	(00037863)	finden Sie hier	1	Details
22-a	MUDZ0034 90260034	Dichtsatz	250-320	(DSS06002517, MUDZ0034)	finden Sie hier	1	Details
23	00037861 00037861	Hydraulikschlauch	250-320	(00037861)	finden Sie hier	2	Details
24	00044210 00044210	Hydraulikstecker	250-320	(00044210, 00014323)	finden Sie hier	2	Details
25	00044370 00044370	Staubschutzkappe	250-320	(00044370)	finden Sie hier	2	Details
26	00017532 00017532	Schellenkörper	250-320	(00017532)	finden Sie hier	1	Details
27	00002475 00002475	Deckplatte	250-320	(00002475)	finden Sie hier	1	Details
28	00032576 00032576	Distanzblech	250-320	(00032576)	finden Sie hier	1	Details
29	MU982811 00043707	Schraube	250-320	(00043707, 99000000828, MU980105, MU982811)	finden Sie hier	2	Details
30	MU0099988 00043355	Schraube	250-320	(00000910, 00043355, MU0099988, MU980106)	finden Sie hier	6	Details
31	MU980124 00043591	Schraube	250-320	(00043591, MU980124)	finden Sie hier	1	Details
32	MU980208 00043601	Schraube	250-320	(00043601, MU0099974, MU623016, MU980208)	finden Sie hier	2	Details
33	MU980320 00043333	Schraube	250-320	(00043333, MU0099984, MU980320)	finden Sie hier	4	Details
34	MU980329 00043496	Schraube	250-320	(00043496, MU980329)	finden Sie hier	14	Details
35	MU0099913 00043626	Schraube	250	(00043626, MU0099913)	finden Sie hier	11	Details
35	MU0099913 00043626	Schraube	280	(00043626, MU0099913)	finden Sie hier	14	Details
35	MU0099913 00043626	Schraube	300	(00043626, MU0099913)	finden Sie hier	15	Details
35	MU0099913 00043626	Schraube	320	(00043626, MU0099913)	finden Sie hier	16	Details
36	MU980407 00043720	Schraube	250-320	(00002607, 00043720, 99000000615, MU980407)	finden Sie hier	6	Details
37	00043568 00043568	Schraube	250-320	(00043568, MU981198)	finden Sie hier	2	Details
38	MU0099999 00043249	Scheibe	250-320	(00043249, MU0099999, MU980102)	finden Sie hier	7	Details
39	MU0099950 00043281	Scheibe	250-320	(00043281, MU0099950)	finden Sie hier	2	Details
40	MU980302 00043233	Scheibe	250-320	(00043233, MU0099997, MU980302)	finden Sie hier	32	Details
41	MU980402 00043235	Scheibe	250-320	(00043235, MU0099996, MU980402)	finden Sie hier	10	Details
42	MU980505 00043237	Scheibe	250-320	(00043237, MU980505)	finden Sie hier	2	Details
43	MUNSKL08 00043771	Scheibe	250-320	(00012354, 00043771, MUNSKL08)	finden Sie hier	2	Details
44	MUNSKL12 00043767	Scheibe	250	(00012351, 00043767, MUNSKL12)	finden Sie hier	11	Details
44	MUNSKL12 00043767	Scheibe	280	(00012351, 00043767, MUNSKL12)	finden Sie hier	14	Details
44	MUNSKL12 00043767	Scheibe	300	(00012351, 00043767, MUNSKL12)	finden Sie hier	15	Details
44	MUNSKL12 00043767	Scheibe	320	(00012351, 00043767, MUNSKL12)	finden Sie hier	16	Details
45	MUNSKL16 00043769	Scheibe	250-320	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	1	Details
46	MU0099961 00043191	Mutter	250-320	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	7	Details
47	MU980301 00043178	Mutter	250-320	(00043178, MU0099957, MU980301)	finden Sie hier	18	Details
48	MU980401 00043180	Mutter	250-320	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	5	Details
49	00043788 00043788	Spannhülse	250-320	(00043788, MU981803)	finden Sie hier	2	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
