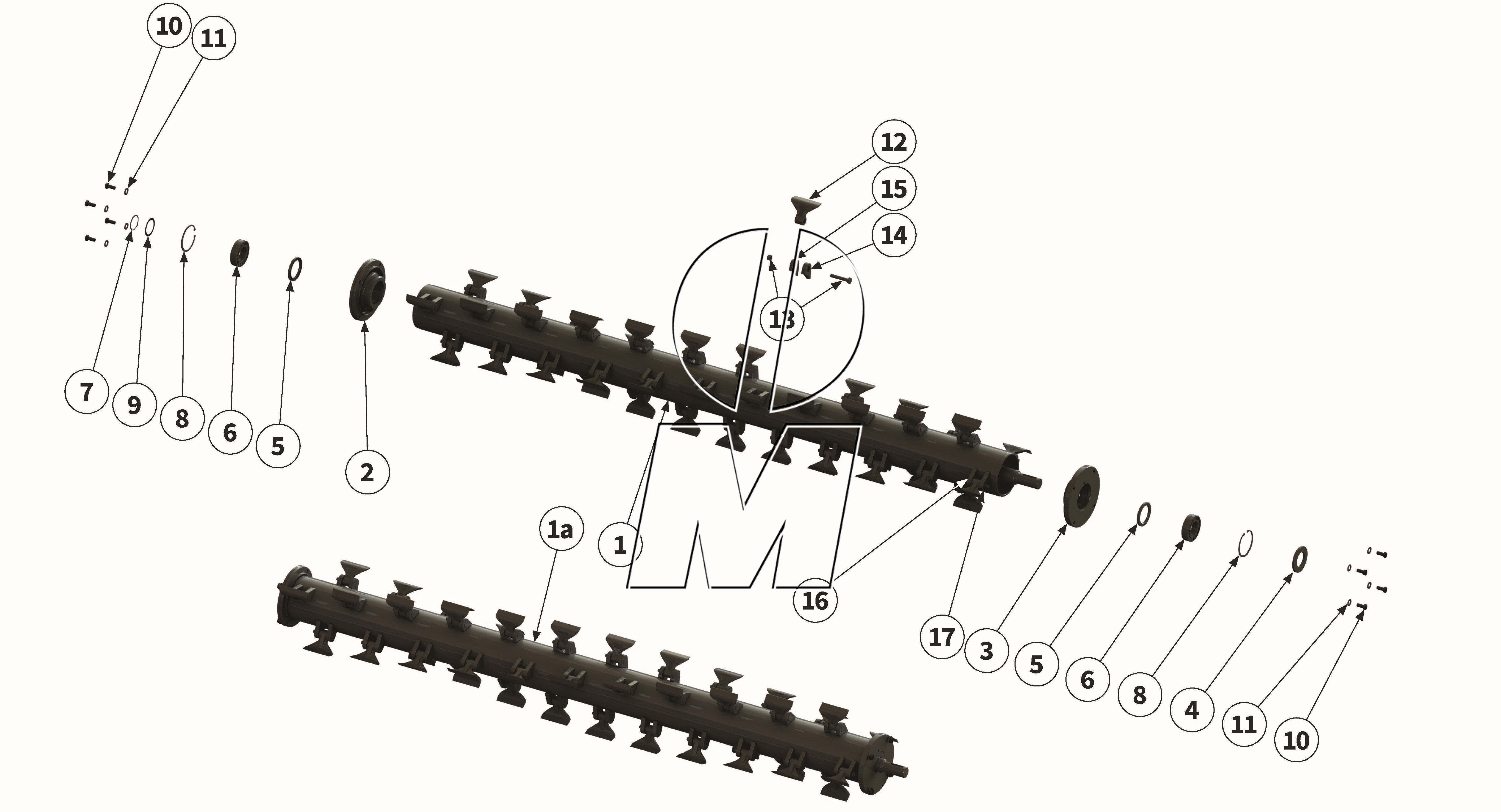

Explosionszeichnung

Zeichnung 14: 2Cut Hammerrotoren (P_PRO_ET_24_WEL)

Zurück

Zeichnung 14: 2Cut Hammerrotoren
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00034850 00034850	Rotor inkl. Werkzeug	250	(00034850)	finden Sie hier	1	Details
1	00032269 00032269	Rotor inkl. Werkzeug	280	(00032269)	finden Sie hier	1	Details
1	00032237 00032237	Rotor inkl. Werkzeug	320	(00032237)	finden Sie hier	1	Details
1-a	00034849 00034849	Rotor kpl. montiert	250	(00034849)	finden Sie hier	1	Details
1-a	00034846 00034846	Rotor kpl. montiert	280	(00034846)	finden Sie hier	1	Details
1-a	00034863 00034863	Rotor kpl. montiert	300	(00034863)	finden Sie hier	1	Details
1-a	00034847 00034847	Rotor kpl. montiert	320	(00034847)	finden Sie hier	1	Details
2	00037286 00037286	Rotorlagerschale	250-320	(00037286)	finden Sie hier	1	Details
3	MUM00719 00032057	Rotorlagerschale	250-320	(00032057, MUM00719)	finden Sie hier	1	Details
4	MU980856 00043833	Wellendichtring	250-320	(00043833, MU980856 , 00000479)	finden Sie hier	1	Details
5	00043829 00043829	Wellendichtring	250-320	(00043829)	finden Sie hier	2	Details
6	00014653 00014653	Wälzlager	250-320	(00014653, MU980854, MU9808541)	finden Sie hier	2	Details
7	MU980858 00043747	Sicherungsring	250-320	(00000886, 00043747, MU980858)	finden Sie hier	1	Details
8	MU980857 00043754	Sicherungsring	250-320	(00000478, 00043754, MU980857)	finden Sie hier	2	Details
9	MU4145540 00043299	Paßscheibe	250-320	(00043299, 912000404, MU4145540)	finden Sie hier	1	Details
10	MU980406 00043650	Schraube	250-320	(00043650, MU980406)	finden Sie hier	8	Details
11	MUNSKL16 00043769	Scheibe	250-320	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details
12	MU000306 00001836	MHammerschlegel	250	(00001836, MU000306)	finden Sie hier	38	Details
12	MU000306 00001836	MHammerschlegel	280	(00001836, MU000306)	finden Sie hier	42	Details
12	MU000306 00001836	MHammerschlegel	300	(00001836, MU000306)	finden Sie hier	46	Details
12	MU000306 00001836	MHammerschlegel	320	(00001836, MU000306)	finden Sie hier	48	Details
13	MU980416-G 00018734	Schraube mit Mutter	250	(00018734, MU980416G)	finden Sie hier	38	Details
13	MU980416-G 00018734	Schraube mit Mutter	280	(00018734, MU980416G)	finden Sie hier	42	Details
13	MU980416-G 00018734	Schraube mit Mutter	300	(00018734, MU980416G)	finden Sie hier	46	Details
13	MU980416-G 00018734	Schraube mit Mutter	320	(00018734, MU980416G)	finden Sie hier	48	Details
14	00033848 00033848	Werkzeughalter Sechskant links	250	(00013632S, 00033848)	finden Sie hier	37	Details
14	00033848 00033848	Werkzeughalter Sechskant links	280	(00013632S, 00033848)	finden Sie hier	41	Details
14	00033848 00033848	Werkzeughalter Sechskant links	300	(00013632S, 00033848)	finden Sie hier	45	Details
14	00033848 00033848	Werkzeughalter Sechskant links	320	(00013632S, 00033848)	finden Sie hier	47	Details
15	00033847 00033847	Werkzeughalter Rund rechts	250	(00013633S, 00033847)	finden Sie hier	37	Details
15	00033847 00033847	Werkzeughalter Rund rechts	280	(00013633S, 00033847)	finden Sie hier	41	Details
15	00033847 00033847	Werkzeughalter Rund rechts	300	(00013633S, 00033847)	finden Sie hier	45	Details
15	00033847 00033847	Werkzeughalter Rund rechts	320	(00013633S, 00033847)	finden Sie hier	47	Details
16	00033846 00033846	End Werkzeughalter Sechskant rechts	250-320	(00033846)	finden Sie hier	1	Details
17	00033845 00033845	End Werkzeughalter Rund links	250-320	(00033845)	finden Sie hier	1	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
