Explosionszeichnung

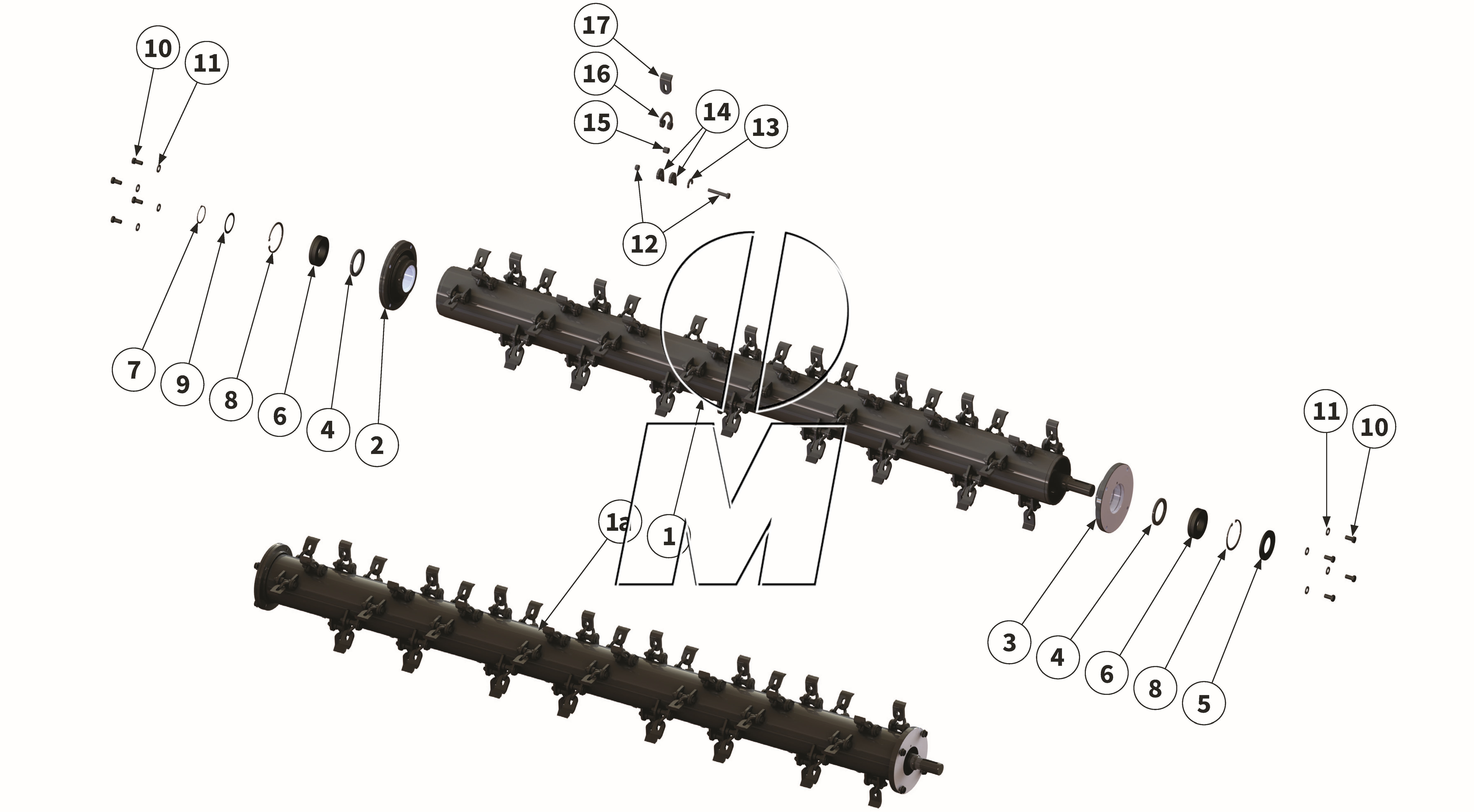

Zeichnung 13: Schäkelrotor (P_PRO_ET_24_WEL)

Zurück

Zeichnung 13: Schäkelrotor
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	MU0200107 00048912	Schäkelrotor inkl. Werkzeug	250	(00048912)	finden Sie hier	1	Details
1	MU0200113 00048913	Schäkelrotor inkl. Werkzeug	280	(00048913)	finden Sie hier	1	Details
1	MU0200145 00048914	Schäkelrotor inkl. Werkzeug	300	(00048914)	finden Sie hier	1	Details
1	MU0204097 00048917	Schäkelrotor inkl. Werkzeug	320	(00048917)	finden Sie hier	1	Details
1-a	MU0206358 00046136	Schäkelrotor kpl. montiert	250	(00046136,MU0206358,0206358)	finden Sie hier	1	Details
1-a	MU0206359 00046137	Schäkelrotor kpl. montiert	280	(00046137,MU0206359,0206359)	finden Sie hier	1	Details
1-a	MU0206360 00046138	Schäkelrotor kpl. montiert	300	(00046138,MU0206360,0206360)	finden Sie hier	1	Details
1-a	MU0206362 00046139	Schäkelrotor kpl. montiert	320	(00046139,MU0206362)	finden Sie hier	1	Details
2	00037286 00037286	Rotorlagerschale	250-320	(00037286)	finden Sie hier	1	Details
3	MUM00719 00032057	Rotorlagerschale	250-320	(00032057, MUM00719)	finden Sie hier	1	Details
4	00043829 00043829	Wellendichtring	250-320	(00043829)	finden Sie hier	2	Details
5	MU980856 00043833	Wellendichtring	250-320	(00043833, MU980856 , 00000479)	finden Sie hier	1	Details
6	00014653 00014653	Wälzlager	250-320	(00014653, MU980854, MU9808541)	finden Sie hier	2	Details
7	MU980858 00043747	Sicherungsring	250-320	(00000886, 00043747, MU980858)	finden Sie hier	1	Details
8	MU980857 00043754	Sicherungsring	250-320	(00000478, 00043754, MU980857)	finden Sie hier	2	Details
9	MU4145540 00043299	Paßscheibe	250-320	(00043299, 912000404, MU4145540)	finden Sie hier	1	Details
10	MU980406 00043650	Schraube	250-320	(00043650, MU980406)	finden Sie hier	8	Details
11	MUNSKL16 00043769	Scheibe	250-320	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details
12	MU980509 00044847	Schraube mit Mutter	250	(00044847,MU980509)	finden Sie hier	52	Details
12	MU980509 00044847	Schraube mit Mutter	280	(00044847,MU980509)	finden Sie hier	58	Details
12	MU980509 00044847	Schraube mit Mutter	300	(00044847,MU980509)	finden Sie hier	63	Details
12	MU980509 00044847	Schraube mit Mutter	320	(00044847,MU980509)	finden Sie hier	67	Details
13	MU000375 00019100	Verdrehsicherung	250	(00019100, MU000375)	finden Sie hier	52	Details
13	MU000375 00019100	Verdrehsicherung	280	(00019100, MU000375)	finden Sie hier	58	Details
13	MU000375 00019100	Verdrehsicherung	300	(00019100, MU000375)	finden Sie hier	63	Details
13	MU000375 00019100	Verdrehsicherung	320	(00019100, MU000375)	finden Sie hier	67	Details
14	00048829 00048829	Werkzeug halter	250	(00048829)	finden Sie hier	104	Details
14	00048829 00048829	Werkzeug halter	280	(00048829)	finden Sie hier	116	Details
14	00048829 00048829	Werkzeug halter	300	(00048829)	finden Sie hier	126	Details
14	00048829 00048829	Werkzeug halter	320	(00048829)	finden Sie hier	134	Details
15	MU000560 00001428	Buchse	250	(00001428, MU000560)	finden Sie hier	52	Details
15	MU000560 00001428	Buchse	280	(00001428, MU000560)	finden Sie hier	58	Details
15	MU000560 00001428	Buchse	300	(00001428, MU000560)	finden Sie hier	63	Details
15	MU000560 00001428	Buchse	320	(00001428, MU000560)	finden Sie hier	67	Details
16	MU000507 00001429	Schäkel	250	(00001429, MU000507)	finden Sie hier	52	Details
16	MU000507 00001429	Schäkel	280	(00001429, MU000507)	finden Sie hier	58	Details
16	MU000507 00001429	Schäkel	300	(00001429, MU000507)	finden Sie hier	63	Details
16	MU000507 00001429	Schäkel	320	(00001429, MU000507)	finden Sie hier	67	Details
17	MU000449 00001431	Schäkelmesser	250	(00001431, MU000449)	finden Sie hier	52	Details
17	MU000449 00001431	Schäkelmesser	280	(00001431, MU000449)	finden Sie hier	58	Details
17	MU000449 00001431	Schäkelmesser	300	(00001431, MU000449)	finden Sie hier	63	Details
17	MU000449 00001431	Schäkelmesser	320	(00001431, MU000449)	finden Sie hier	67	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
