Explosionszeichnung

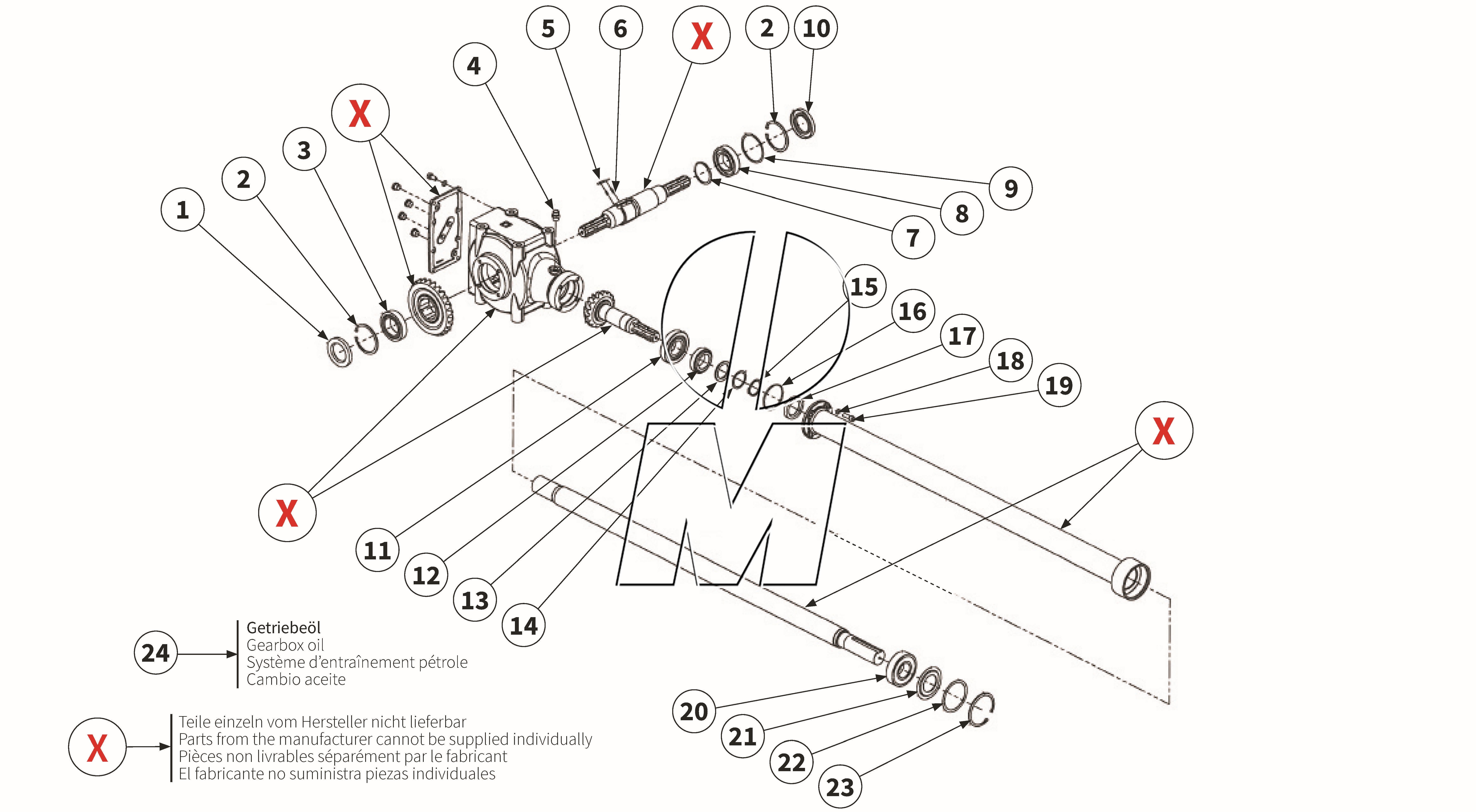

Zeichnung 11: Getriebe (P_PRO_ET_24_WEL)

Zurück

Zeichnung 11: Getriebe
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	MU980839 00001569	Wellendichtring	250-320		(00001569, 2403019001, MU980839)	finden Sie hier	1	Details
2	MURV0022 00043764	Sicherungsring	250-320		(00043764, 2404070008, MURV0022)	finden Sie hier	2	Details
3	MU981109 00044673	Wälzlager	250-320		(00044673, MU981109)	finden Sie hier	1	Details
4	MU623018 00043837	Entlüftungs schraube	250-320		(00001981, 00043837, 2403005337, 2403046005, MU623018)	finden Sie hier	1	Details
5	MUS207006 40009062	Sperrklinke	250-320		(298700007R, MUS207006)	finden Sie hier	4	Details
6	MUS207005 40009672	Druckfeder	250-320		(MU981216, MU982802, MUS207005)	finden Sie hier	8	Details
7	MU981820 00043746	Außensicherungsring	250-320		(00043746, MU981820)	finden Sie hier	1	Details
8	00005842 00005842	Rillenkugellager	250-320		(00005842)	finden Sie hier	1	Details
9	MU981003 90981003	Passscheibe	250-320		(340I09000R, MU981003)	finden Sie hier	1	Details
10	00005844 00005844	Wellendichtring	250-320		(00005844)	finden Sie hier	1	Details
11	MU981104 90981104	Kegelrollenlager	250-320		(MU981104)	finden Sie hier	1	Details
12	MU981105 90981105	Kegelrollenlager	250-320		(MU981105)	finden Sie hier	1	Details
13	MU981004 90981004	Passscheibe	250-320		(MU981004)	finden Sie hier	1	Details
14	MU981005 90981005	Distanzscheibe	250-320		(MU981005)	finden Sie hier	1	Details
15	MURV0035 00043740	Sicherungsring	250-320		(00043740, 11000097, MURV0035)	finden Sie hier	1	Details
16	MU981006 90981006	O-Ring	250-320		(358027000R, MU981006)	finden Sie hier	1	Details
17	MU981106 00043811	Wellendichtring	250-320		(00043811, MU981106)	finden Sie hier	1	Details
18	MU980202 00043232	Scheibe	250-320		(00001223, 00043232, MU980202)	finden Sie hier	4	Details
19	MU981245 00043419	Schraube	250-320		(00043419, MU981245, MU982105)	finden Sie hier	4	Details
20	MU981107 90981107	Rillenkugellager	250-320		(MU981107)	finden Sie hier	1	Details
21	00001842 00001842	Nilos Ring	250-320		(00001842, MU981108)	finden Sie hier	1	Details
22	MU981007 90981007	Paßscheibe	250-320		(MU981007)	finden Sie hier	1	Details
23	MU980836 00043752	Sicherungsring	250-320		(00043752, 2404070005, MU980836)	finden Sie hier	1	Details
24	MUSAE70W90VS 40008825	Getriebeöl	250-320	Bedarfsmenge	(MUSAE70W90VS)	finden Sie hier	3	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
