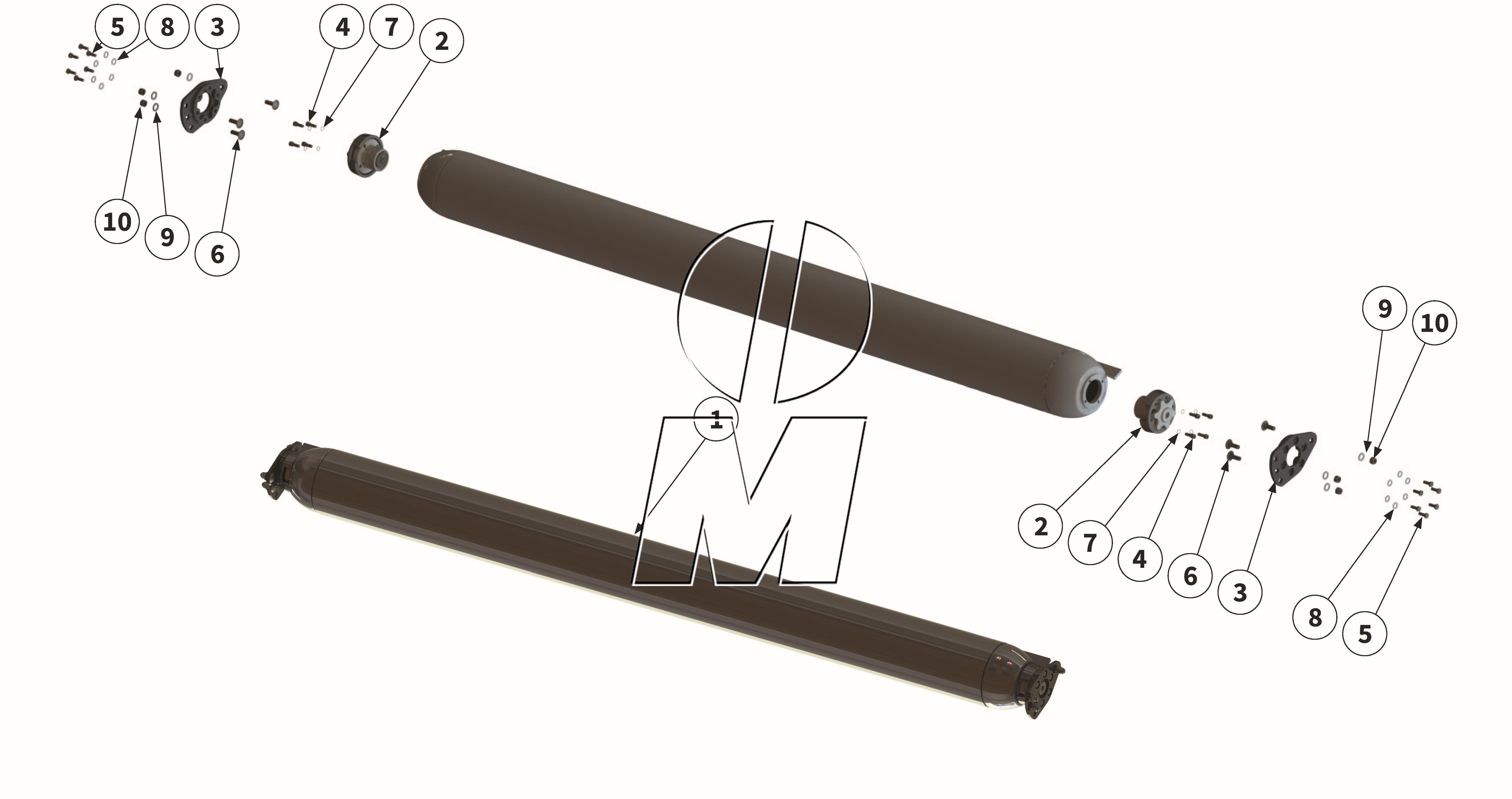

Explosionszeichnung
Zeichnung 09: Stützwalze (P_PRO_ET_24_WEL)
Zeichnung 09: Stützwalze
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|
| 1 |
MU0206014 00032515 |
Stützwalze kpl. | 250 | (00032515, MU0206014) | finden Sie hier | 11 | Details | |
| 1 |
MU0205462 00032514 |
Stützwalze kpl. | 280 | (00032514, MU0205462) | finden Sie hier | 1 | Details | |
| 1 |
MU0205464 00032513 |
Stützwalze kpl. | 300 | (00032513, MU0205464) | finden Sie hier | 1 | Details | |
| 1 |
MU0206016 00032479 |
Stützwalze kpl. | 320 | (00032479, MU0206016) | finden Sie hier | 1 | Details | |
| 2 |
202932 00032083 |
Stützwalzenlagerung | 250-320 | (00004037, 00032083, 202932, 32083, MUMG0019) | finden Sie hier | 2 | Details | |
| 3 |
MU0806403 00032086 |
Halteplatte | 250-320 | (00032086, MU0806403) | finden Sie hier | 2 | Details | |
| 4 |
MU980315 00043427 |
Schraube | 250-320 | (00043427, MU490021, MU980315) | finden Sie hier | 8 | Details | |
| 5 |
MU980307 00043620 |
Schraube | 250-320 | (00043620, MU0099968, MU980307, MU980324) | finden Sie hier | 12 | Details | |
| 6 |
MU980424 00043342 |
Schraube | 250-320 | (00043342, MU980424) | finden Sie hier | 6 | Details | |
| 7 |
MUNSKZ12 00043773 |
Scheibe | 250-320 | (00043773, 0906602051293, MUNSKZ12) | finden Sie hier | 8 | Details | |
| 8 |
MUNSKL12 00043767 |
Scheibe | 250-320 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 12 | Details | |
| 9 |
MUNSKL16 00043769 |
Scheibe | 250-320 | (00012352, 00043769, 99000000666, MUNSKL16) | finden Sie hier | 6 | Details | |
| 10 |
MU980401 00043180 |
Mutter | 250-320 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 6 | Details |
