Explosionszeichnung

Zeichnung 04: Dreipunktbock (P_PRO_ET_24_WEL)

Zurück

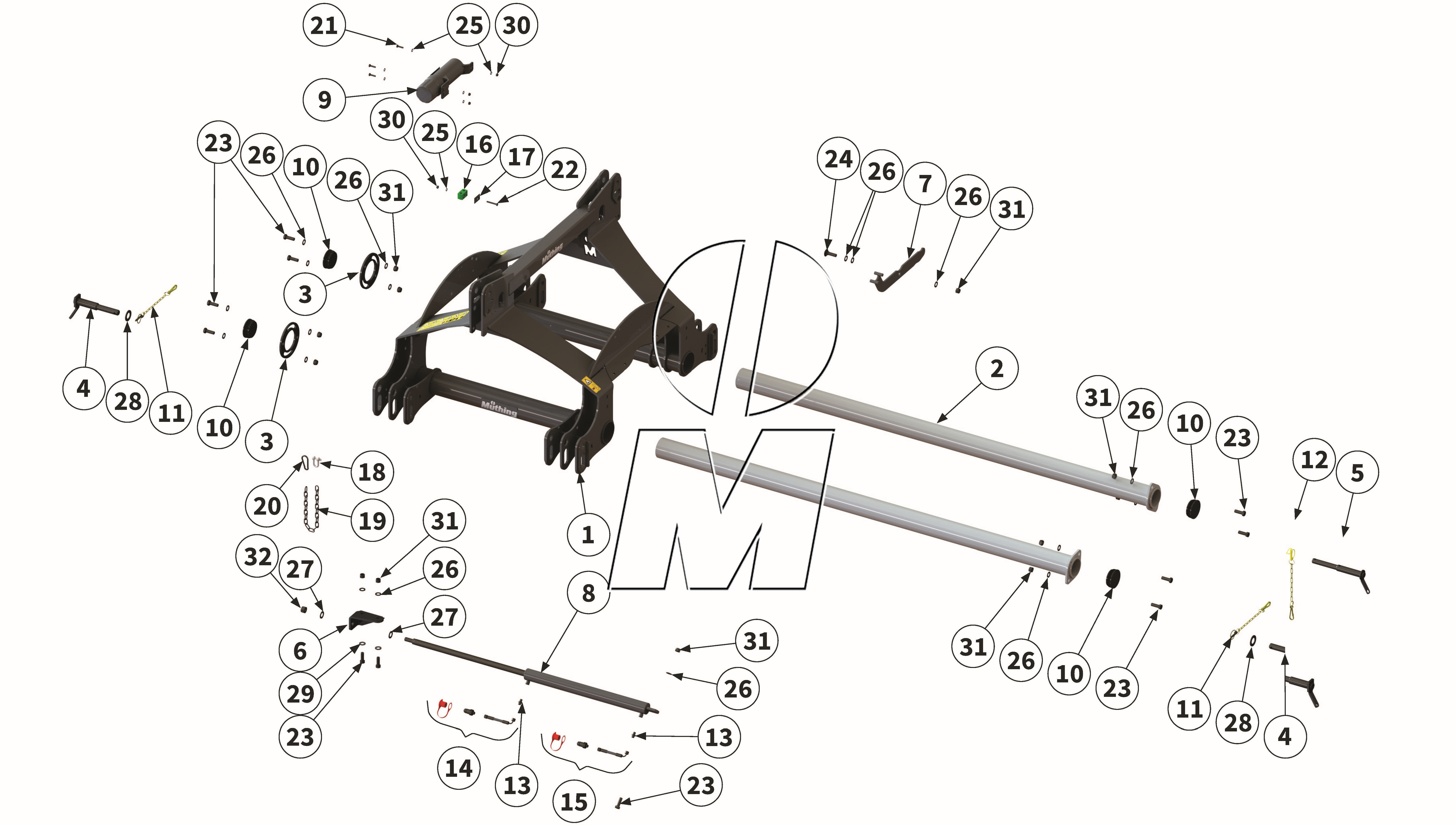

Zeichnung 04: Dreipunktbock
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	MU0807022 00037805	Dreipunktbock	250-320	(00037805, MU0807022)	finden Sie hier	1	Details
2	MUM01027 00037874	Rundrohr	250-320	(00037874, MUM01027)	finden Sie hier	2	Details
3	MUM01033 00037877	Exzenterscheibe	250-320	(00037877, MUM01033)	finden Sie hier	2	Details
4	MU1203686 00041689	Bolzen	250-320	(00041689, 1203686, MU1203686)	finden Sie hier	2	Details
5	MU1202764 00037893	Bolzen	250-320	(00037893, MU1202733, MU1202764)	finden Sie hier	1	Details
6	MU0804851 00037880	Halter	250-320	(00037880, MU0804851)	finden Sie hier	1	Details
7	MU0807019 00037570	Hebel	250-320	(00037570, MU0807019)	finden Sie hier	1	Details
8	MUH00097 00045914	Hydraulikzylinder	250-320	(00045914)	finden Sie hier	1	Details
8-1	MUDZ0004 90260004	Dichtsatz	250-320	(DSHYI05003002, MUDZ0004)	finden Sie hier	1	Details
9	00034497 00034497	Dokumentenrolle	250-320	(00034497)	finden Sie hier	1	Details
10	MUMG0023 00044607	Verschlussstopfen	250-320	(00044607, MUMG0023)	finden Sie hier	4	Details
11	MU2500105 00044559	Sicherungselement	250-320	(00044559, 2500105, MU2500105)	finden Sie hier	2	Details
12	MU2500107 00044562	Sicherungselement	250-320	(00044562, MU2500107, a500107)	finden Sie hier	1	Details
13	00044455 00044455	Verschraubung	250-320	(00044455)	finden Sie hier	2	Details
14	00037912 00037912	Hydraulikschlauch	250-320	(00037912)	finden Sie hier	1	Details
15	MU980719 00037913	Hydraulikschlauch	250-300	(00037913)	finden Sie hier	1	Details
16	00017532 00017532	Schellenkörper	250-320	(00017532)	finden Sie hier	1	Details
17	00002475 00002475	Deckplatte	250-320	(00002475)	finden Sie hier	1	Details
18	00043729 00043729	Schäkel	250-320	(00043729, 8300053, MUMG0015)	finden Sie hier	1	Details
19	MUMG0011 00037934	Kette	250-320	(00037934, 4500253, MUMG0011)	finden Sie hier	1	Details
20	00044668 00044668	Karabinerhaken	250-320	(00044668, 2000025, MUMG0007)	finden Sie hier	1	Details
21	MU0099908 00043710	Schraube	250-320	(00043710, MU0099908)	finden Sie hier	3	Details
22	MU980118 00043590	Schraube	250-320	(00043590, MU0099899, MU980118)	finden Sie hier	1	Details
23	MU980407 00043720	Schraube	250-320	(00002607, 00043720, 99000000615, MU980407)	finden Sie hier	11	Details
24	MU980428 00043344	Schraube	250-320	(00043344, MU980428)	finden Sie hier	1	Details
25	MU0099999 00043249	Scheibe	250-320	(00043249, MU0099999, MU980102)	finden Sie hier	7	Details
26	MU980402 00043235	Scheibe	250-320	(00043235, MU0099996, MU980402)	finden Sie hier	18	Details
27	MU980505 00043237	Scheibe	250-320	(00043237, MU980505)	finden Sie hier	2	Details
28	MU980510 00043243	Scheibe	250-320	(00043243, MU980510)	finden Sie hier	2	Details
29	MUNSKL16 00043769	Scheibe	250-320	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	2	Details
30	MU0099961 00043191	Mutter	250-320	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	4	Details
31	MU980401 00043180	Mutter	250-320	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	12	Details
32	MU980504 00043185	Mutter	250-320	(00043185, MU980504)	finden Sie hier	1	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
