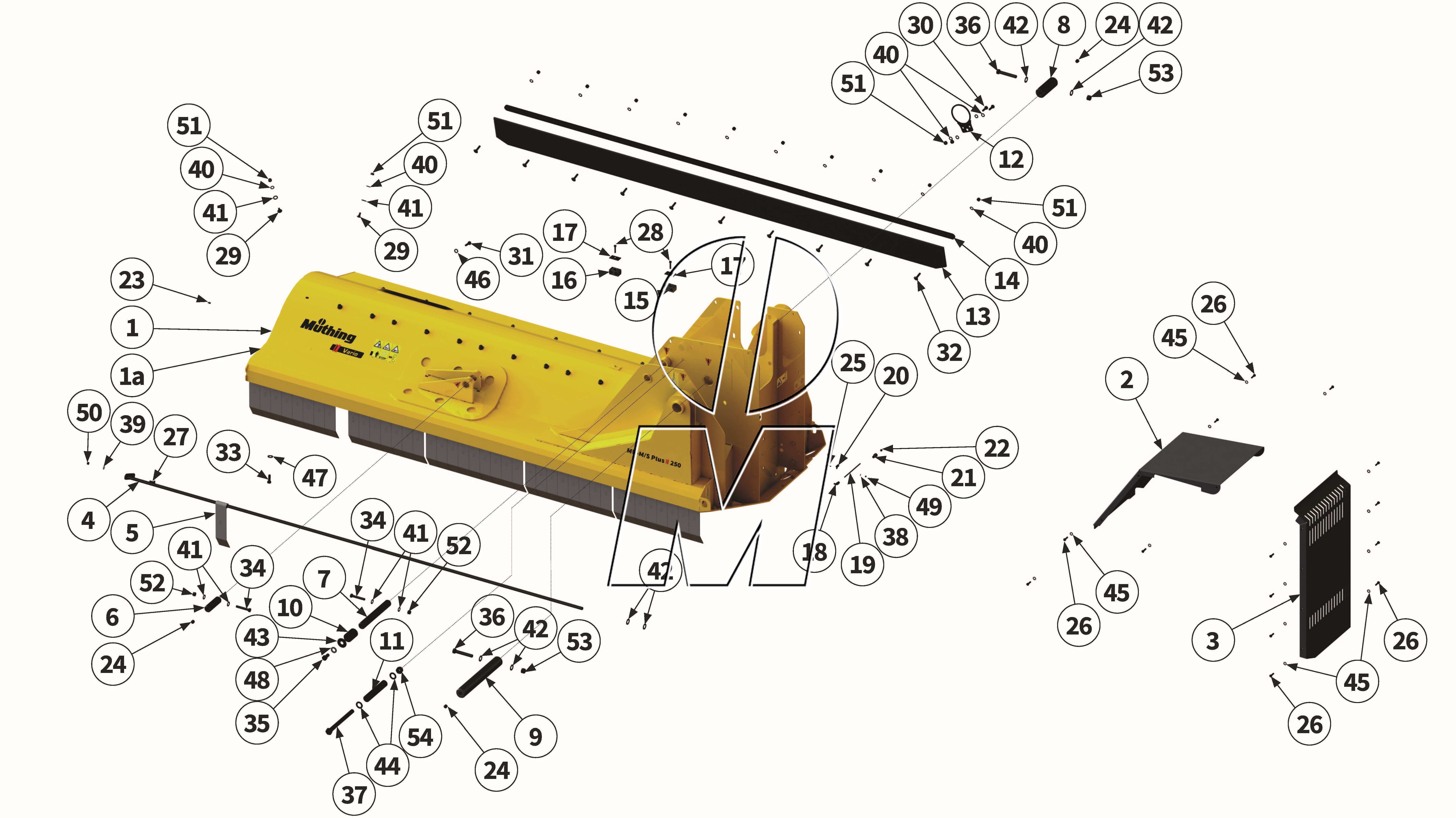

Explosionszeichnung

Zeichnung 01: Gehäuse (P_MSP_ET_25_WEL)

Zeichnung 01: Gehäuse
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL

Position Bestellcode
Artikel-Nr.
Artikel Arbeitsbreite Hinweis Ident.-Nr. GPSR-Info Anzahl
1 00044809
00044809
Gehäuse 220 (00044809) finden Sie hier 1 Details
1 00044772
00044772
Gehäuse 250 (00044772) finden Sie hier 1 Details
1 00043023
00043023
Gehäuse 280 (00043023) finden Sie hier 1 Details
1-a 00049757
00049757
Gehäuse schwarz 280 (00049757) finden Sie hier 1 Details
2 00043028
00043028
Schutzabdeckung 220-280 (00043028) finden Sie hier 1 Details
3 00043025
00043025
Schutzabdeckung 220-280 (00043025) finden Sie hier 1 Details
4 MU000195
00005638
Pendelwelle 220 (00005638, 2200186999, MU000195) finden Sie hier 1 Details
4 MU000133
00005636
Pendelwelle 250 (00005636, 2200187799, MU000133) finden Sie hier 1 Details
4 00005634
00005634
Pendelwelle 280 (00005634) finden Sie hier 1 Details
5 MAX00098-1
00000702
Pendelschutzklappe 220 (00000702, MAX00098, MAX000981) finden Sie hier 36 Details
5 MAX00098-1
00000702
Pendelschutzklappe 250 (00000702, MAX00098, MAX000981) finden Sie hier 41 Details
5 MAX00098-1
00000702
Pendelschutzklappe 280 (00000702, MAX00098, MAX000981) finden Sie hier 46 Details
6 00038302
00038302
Bolzen 220-280 (00038302) finden Sie hier 1 Details
7 00038303
00038303
Bolzen 220-280 (00038303) finden Sie hier 1 Details
8 00038324
00038324
Bolzen 220-280 (00038324) finden Sie hier 1 Details
9 00038322
00038322
Bolzen 220-280 (00038322) finden Sie hier 1 Details
10 00034616
00034616
Rundrohr 220-280 (00034616) finden Sie hier 1 Details
11 00040444
00040444
Rundrohr 220-280 (00040444) finden Sie hier 1 Details
12 00012057
00012057
Schlauchführung 220-280 (00012057) finden Sie hier 1 Details
13 00044816
00044816
Schutzgummi 220 (00044816) finden Sie hier 1 Details
13 00038133
00038133
Schutzgummi 250 (00038133) finden Sie hier 1 Details
13 00031827
00031827
Schutzgummi 280 (00031827) finden Sie hier 1 Details
14 MU0912061
00044819
Klemmleiste 220 (00044819, 0912061, MU0912061) finden Sie hier 1 Details
14 00038138
00038138
Klemmleiste 250 (00038138) finden Sie hier 1 Details
14 MU0910503
00031819
Klemmleiste 280 (00031819, MU0910503) finden Sie hier 1 Details
15 00047568
00047568
Schellenkörper 220-280 (00047568) finden Sie hier 1 Details
16 00047566
00047566
Schellenkörper 220-280 (00047566) finden Sie hier 1 Details
17 00002475
00002475
Deckplatte 220-280 (00002475) finden Sie hier 2 Details
18 MULI0006
00044550
Verschraubung 220-280 (00002259, 00044550, MULI0006) finden Sie hier 1 Details
19 MULI0005
00044936
Schmierleitung 220-280 Bedarfsmenge (00044936, 504360412, MULI0005) finden Sie hier 1 Details
20 MUMG0005
00044539
Schelle 220-280 (00044539, MUMG0005) finden Sie hier 1 Details
21 MULI0003
00044549
Verschraubung 220-280 (00001143, 00044549, MULI0003) finden Sie hier 1 Details
22 00043303
00043303
Schmiernippel 220-280 (00043303) finden Sie hier 1 Details
23 MU980700
00043301
Schmiernippel 220-280 (00043301) finden Sie hier 1 Details
24 00035563
00035563
Verschlussstopfen 220-280 (00035563, 50686) finden Sie hier 3 Details
25 00043685
00043685
Schraube 220-280 (00043685, MU980001) finden Sie hier 1 Details
26 MU980109
00043709
Schraube 220-280 (00043709, 6031267, MU980109, MU980113) finden Sie hier 14 Details
27 MU0099988
00043355
Schraube 220-280 (00000910, 00043355, MU0099988, MU980106) finden Sie hier 1 Details
28 MU981425
00043586
Schraube 220-280 (00043586, 2404002075, MU981425) finden Sie hier 2 Details
29 MU980206
00043324
Schraube 220 (00043324, MU980206) finden Sie hier 22 Details
29 MU980206
00043324
Schraube 250 (00043324, MU980206) finden Sie hier 26 Details
29 MU980206
00043324
Schraube 280 (00043324, MU980206) finden Sie hier 27 Details
30 MU980205
00043602
Schraube 220-280 (00043602, MU0099971, MU980205) finden Sie hier 2 Details
31 MU980222
00043603
Schraube 220 (00001346, 00043603, MU0099903, MU980222) finden Sie hier 13 Details
31 MU980222
00043603
Schraube 250 (00001346, 00043603, MU0099903, MU980222) finden Sie hier 15 Details
31 MU980222
00043603
Schraube 280 (00001346, 00043603, MU0099903, MU980222) finden Sie hier 16 Details
32 MU980250
00043325
Schraube 220 (00043325, MU980250) finden Sie hier 9 Details
32 MU980250
00043325
Schraube 250 (00043325, MU980250) finden Sie hier 10 Details
32 MU980250
00043325
Schraube 280 (00043325, MU980250) finden Sie hier 11 Details
33 MU980311
00043621
Schraube 220 (00043621, MU0099931, MU980311) finden Sie hier 12 Details
33 MU980311
00043621
Schraube 250+280 (00043621, MU0099931, MU980311) finden Sie hier 14 Details
34 MU980337
00043501
Schraube 220-280 (00043501, MU980337) finden Sie hier 2 Details
35 MU980414
00043649
Schraube 220-280 (00043649, MU980414) finden Sie hier 1 Details
36 MU981095
00043535
Schraube 220-280 (00043535, MU980433, MU981095) finden Sie hier 2 Details
37 MU980527
00043667
Schraube 220-280 (00043667, MU980527) finden Sie hier 1 Details
38 00043247
00043247
Scheibe 220-280 (00043247, MU980006) finden Sie hier 2 Details
39 MU0099999
00043249
Scheibe 220-280 (00043249, MU0099999, MU980102) finden Sie hier 1 Details
40 MU980202
00043232
Scheibe 220 (00001223, 00043232, MU980202) finden Sie hier 36 Details
40 MU980202
00043232
Scheibe 250 (00001223, 00043232, MU980202) finden Sie hier 40 Details
40 MU980202
00043232
Scheibe 280 (00001223, 00043232, MU980202) finden Sie hier 41 Details
41 MU980302
00043233
Scheibe 220 (00043233, MU0099997, MU980302) finden Sie hier 26 Details
41 MU980302
00043233
Scheibe 250+280 (00043233, MU0099997, MU980302) finden Sie hier 31 Details
42 MU980402
00043235
Scheibe 220-280 (00043235, MU0099996, MU980402) finden Sie hier 6 Details
43 00043283
00043283
Scheibe 220-280 (00043283, MU980403) finden Sie hier 1 Details
44 MU980505
00043237
Scheibe 220-280 (00043237, MU980505) finden Sie hier 2 Details
45 MUNSKL08
00043771
Scheibe 220-280 (00012354, 00043771, MUNSKL08) finden Sie hier 14 Details
46 MUNSKL10
00043766
Scheibe 220 (00012350, 00043766, MUNSKL10) finden Sie hier 13 Details
46 MUNSKL10
00043766
Scheibe 250 (00012350, 00043766, MUNSKL10) finden Sie hier 15 Details
46 MUNSKL10
00043766
Scheibe 280 (00012350, 00043766, MUNSKL10) finden Sie hier 16 Details
47 MUNSKL12
00043767
Scheibe 220 (00012351, 00043767, MUNSKL12) finden Sie hier 12 Details
47 MUNSKL12
00043767
Scheibe 250+280 (00012351, 00043767, MUNSKL12) finden Sie hier 14 Details
48 MUNSKL16
00043769
Scheibe 220-280 (00012352, 00043769, 99000000666, MUNSKL16) finden Sie hier 1 Details
49 00043189
00043189
Mutter 220-280 (00043189, MU980009) finden Sie hier 1 Details
50 MU0099961
00043191
Mutter 220-280 (00043191, MU0099961, MU7T1018, MU980101) finden Sie hier 1 Details
51 MU0099960
00043177
Mutter 220 (00043177, MU0099960) finden Sie hier 34 Details
51 MU0099960
00043177
Mutter 250 (00043177, MU0099960) finden Sie hier 38 Details
51 MU0099960
00043177
Mutter 280 (00043177, MU0099960) finden Sie hier 39 Details
52 MU980301
00043178
Mutter 220-280 (00043178, MU0099957, MU980301) finden Sie hier 2 Details
53 MU980401
00043180
Mutter 220-280 (00043180, 2404032004, MU0099958, MU980401) finden Sie hier 2 Details
54 MU0099959
00043184
Mutter 220-280 (00043184, MU0099959, MU980506) finden Sie hier 1 Details
- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
