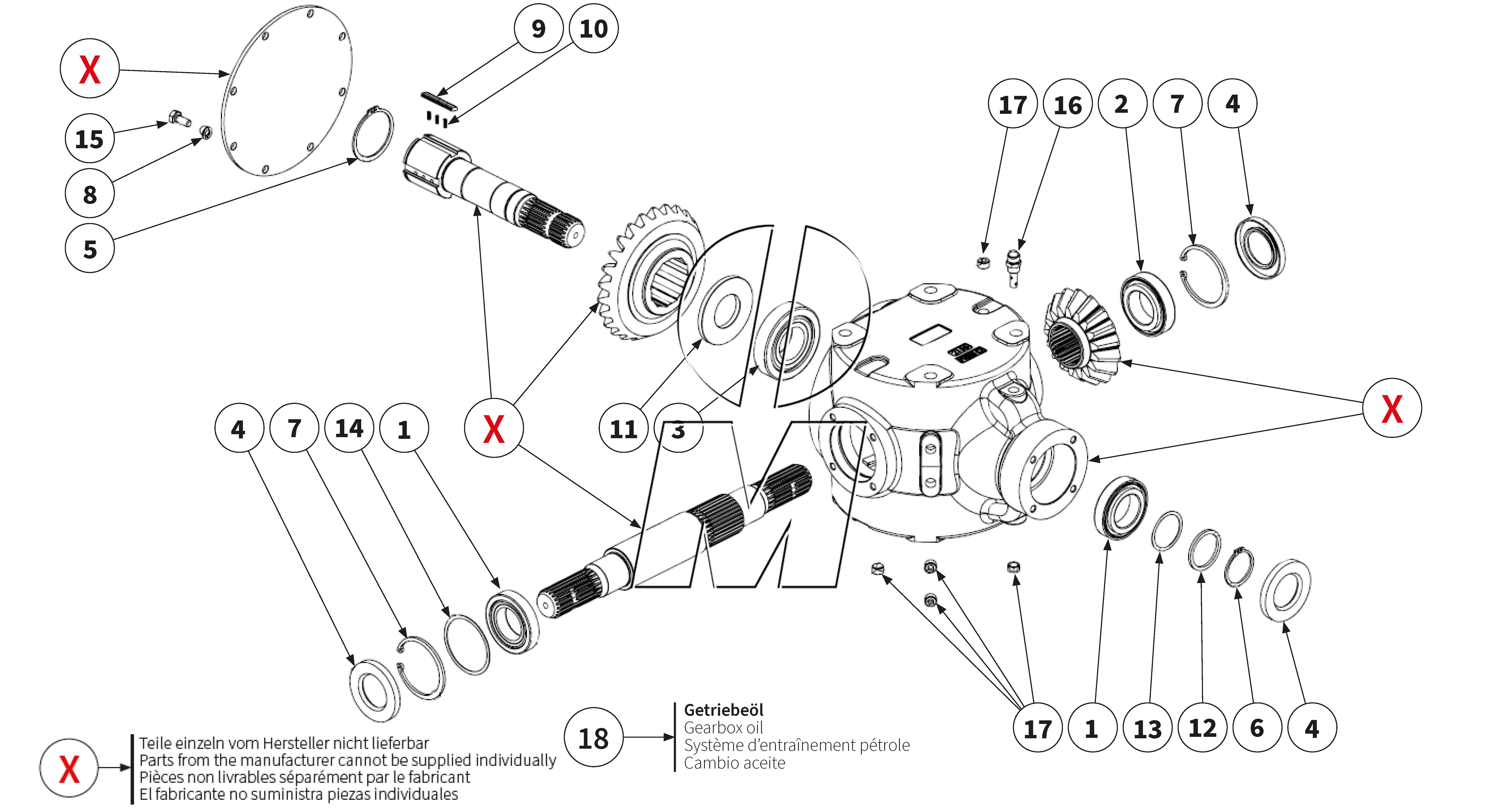

Explosionszeichnung

Zeichnung 24: Getriebe (P_MF_ET_24_WEL)

Zurück

Zeichnung 24: Getriebe
Modell: MU-M/F 600 Vario
Ab Serie: 2024
Ausgabe: 2025-03
Bestellcode: P_MF_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	MU981825 90981825	Kegelrollenlager	600		(MU981825)	finden Sie hier	2	Details
2	MU120009 90120009	Kegelrollenlager	600		(40506110, MU120009)	finden Sie hier	1	Details
3	MU981826 90981826	Wälzlager	600		(MU981826)	finden Sie hier	1	Details
4	MU981827 00043820	Wellendichtring	600		(00043820, 46008594, MU981827)	finden Sie hier	3	Details
5	MU981828 00043749	Außensicherungsring	600		(00043749, MU981828)	finden Sie hier	1	Details
6	MU981814 00043742	Sicherungsring	600		(00043742, 11000104, MU981814)	finden Sie hier	1	Details
7	MU981815 00043765	Sicherungsring	600		(00043765, 11000382, MU981815)	finden Sie hier	2	Details
8	MU0099924 90099924	Federring	600		(90099924)	finden Sie hier	8	Details
9	MU982801 90982801	Sperrklinke	600		(MU982801)	finden Sie hier	4	Details
10	MUS207005 40009672	Druckfeder	600		(MU981216, MU982802, MUS207005)	finden Sie hier	12	Details
11	MU982803 90982803	Distanzscheibe	600		(MU982803)	finden Sie hier	1	Details
12	MU982804 90982804	Distanzscheibe	600		(MU982804)	finden Sie hier	1	Details
13	MU982805 90982805	Distanzscheibe	600		(MU982805)	finden Sie hier	1	Details
14	MU980206 00043324	Schraube	600		(00043324, MU980206)	finden Sie hier	1	Details
15	MU980208 00043601	Schraube	600		(00043601, MU0099974, MU623016, MU980208)	finden Sie hier	8	Details
16	MU623018 00043837	Entlüftungs schraube	600		(00001981, 00043837, 2403005337, 2403046005, MU623018)	finden Sie hier	1	Details
17	MU623017 90623017	Verschlußschraube	600		(MU310018, MU623017, MUR20210)	finden Sie hier	6	Details
18	MUSAE70W90VS 40008825	Getriebeöl	600	Bedarfsmenge	(MUSAE70W90VS)	finden Sie hier	4	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
