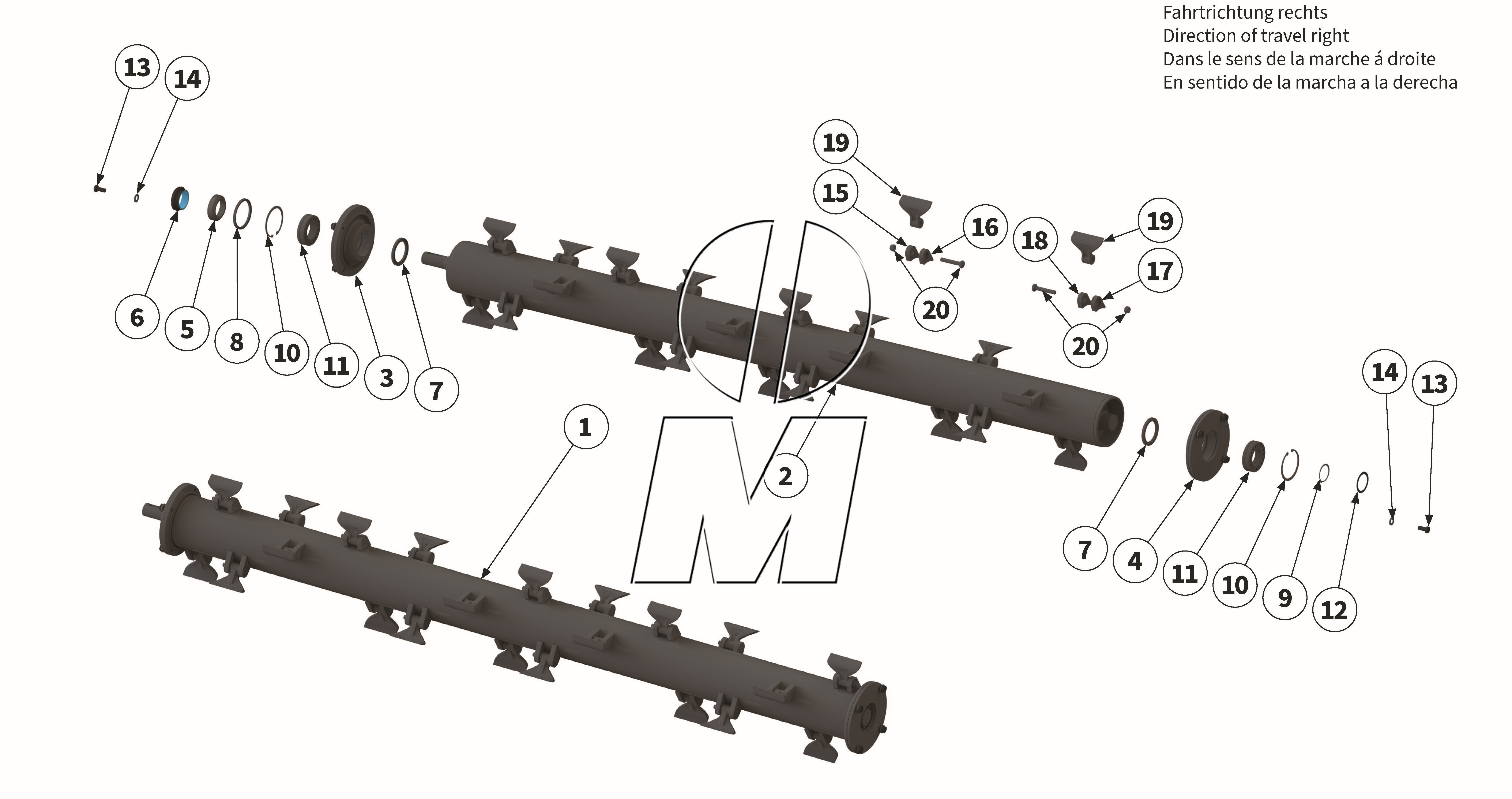

Explosionszeichnung

Zeichnung 20: Hammerrotor rechts (P_MF_ET_24_WEL)

Zurück

Zeichnung 20: Hammerrotor rechts
Modell: MU-M/F 600 Vario
Ab Serie: 2024
Ausgabe: 2025-03
Bestellcode: P_MF_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00042160 00042160	Rotor kpl. montiert mit Lager	600	(00042160, 0004216001)	finden Sie hier	1	Details
2	MU0203098 00032327	Rotor inkl. Werkzeug	600	(00032327)	finden Sie hier	1	Details
3	MUM00719 00032057	Rotorlagerschale	600	(00032057, MUM00719)	finden Sie hier	1	Details
4	00037286 00037286	Rotorlagerschale	600	(00037286)	finden Sie hier	1	Details
5	00037720 00037720	Buchse	600	(00037720, 1101552)	finden Sie hier	1	Details
6	00037736 00037736	Sicherungselement	600	(00037736, 6801289)	finden Sie hier	1	Details
7	00043829 00043829	Wellendichtring	600	(00043829)	finden Sie hier	2	Details
8	00037718 00037718	Wellendichtring	600	(00037718)	finden Sie hier	1	Details
9	MU980858 00043747	Sicherungsring	600	(00000886, 00043747, MU980858)	finden Sie hier	1	Details
10	MU980857 00043754	Sicherungsring	600	(00000478, 00043754, MU980857)	finden Sie hier	2	Details
11	00014653 00014653	Wälzlager	600	(00014653, MU980854, MU9808541)	finden Sie hier	2	Details
12	MU4145540 00043299	Paßscheibe	600	(00043299, 912000404, MU4145540)	finden Sie hier	1	Details
13	MU980406 00043650	Schraube	600	(00043650, MU980406)	finden Sie hier	8	Details
14	MUNSKL16 00043769	Scheibe	600	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details
15	00033847 00033847	Werkzeughalter Rund rechts	600	(00013633S, 00033847)	finden Sie hier	25	Details
16	00033848 00033848	Werkzeughalter Sechskant links	600	(00013632S, 00033848)	finden Sie hier	25	Details
17	00033845 00033845	End Werkzeughalter Rund links	600	(00033845)	finden Sie hier	1	Details
18	00033846 00033846	End Werkzeughalter Sechskant rechts	600	(00033846)	finden Sie hier	1	Details
19	MU000306 00001836	MHammerschlegel	600	(00001836, MU000306)	finden Sie hier	26	Details
20	MU980416-G 00018734	Schraube mit Mutter	600	(00018734, MU980416G)	finden Sie hier	26	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
