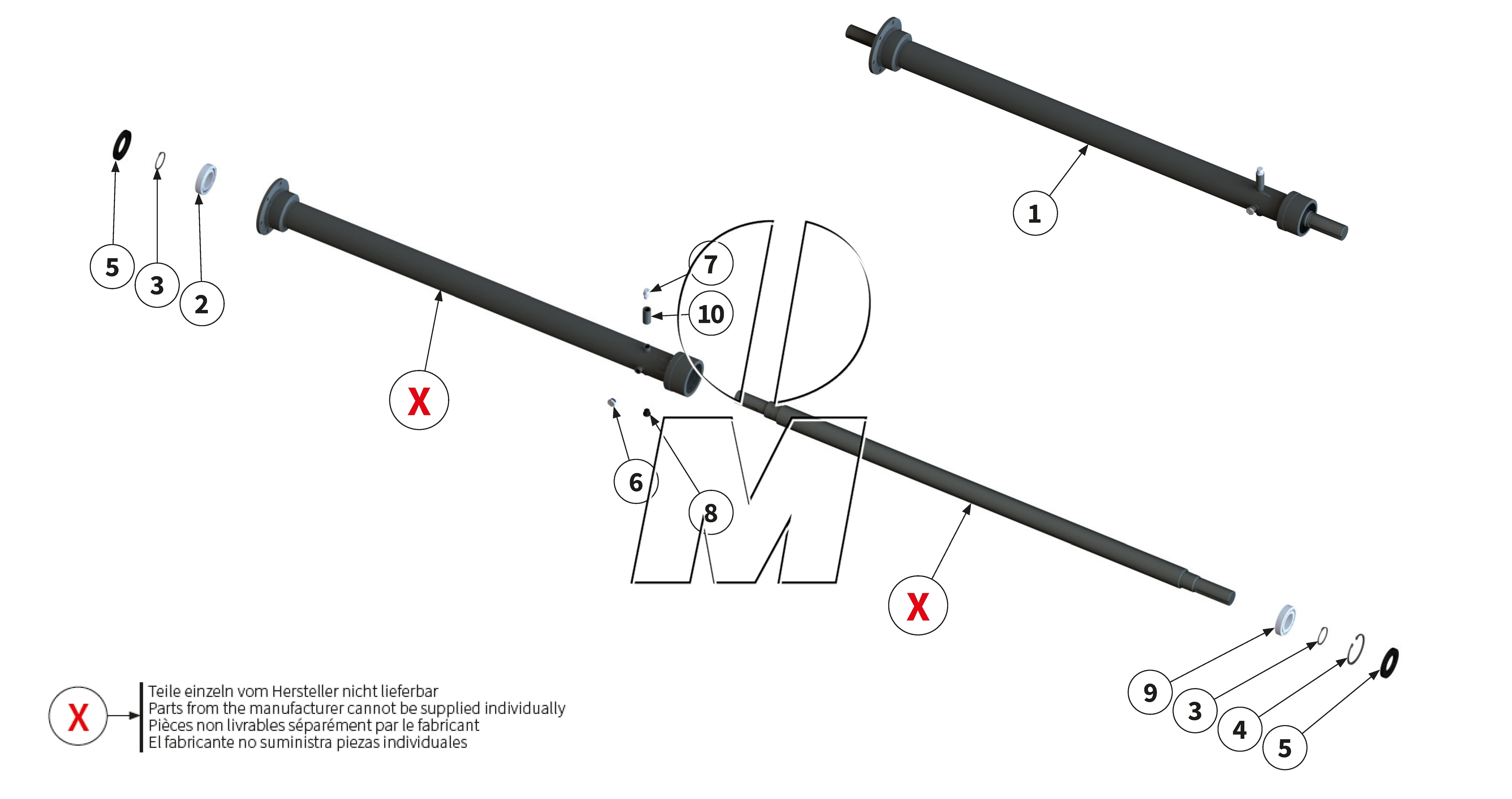

Explosionszeichnung
Zeichnung 17: Verlängerungswelle (P_MF_ET_24_WEL)
Zeichnung 17: Verlängerungswelle
Modell: MU-M/F 600 Vario
Ab Serie: 2024
Ausgabe: 2025-03
Bestellcode: P_MF_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|
| 1 |
00007420 00007420 |
Verlängerungswelle | 600 | (00007420) | finden Sie hier | 1 | Details | |
| 2 |
00005842 00005842 |
Rillenkugellager | 600 | (00005842) | finden Sie hier | 1 | Details | |
| 3 |
MU981814 00043742 |
Sicherungsring | 600 | (00043742, 11000104, MU981814) | finden Sie hier | 2 | Details | |
| 4 |
MU981815 00043765 |
Sicherungsring | 600 | (00043765, 11000382, MU981815) | finden Sie hier | 1 | Details | |
| 5 |
00005844 00005844 |
Wellendichtring | 600 | (00005844) | finden Sie hier | 2 | Details | |
| 6 |
00005845 00005845 |
Ölschauglas | 600 | (00005845, MUTR4007) | finden Sie hier | 1 | Details | |
| 7 |
MU623018 00043837 |
Entlüftungs schraube | 600 | (00001981, 00043837, 2403005337, 2403046005, MU623018) | finden Sie hier | 1 | Details | |
| 8 |
00005835 00005835 |
Verschlußschraube | 600 | (00005835) | finden Sie hier | 2 | Details | |
| 9 |
00014377 00014377 |
Zylinderrollenlager | 600 | (00014377) | finden Sie hier | 1 | Details | |
| 10 |
2403045150 00043838 |
Verlängerung | 600 | (00043838, 1120050038, 2403045150) | finden Sie hier | 1 | Details |
