Explosionszeichnung

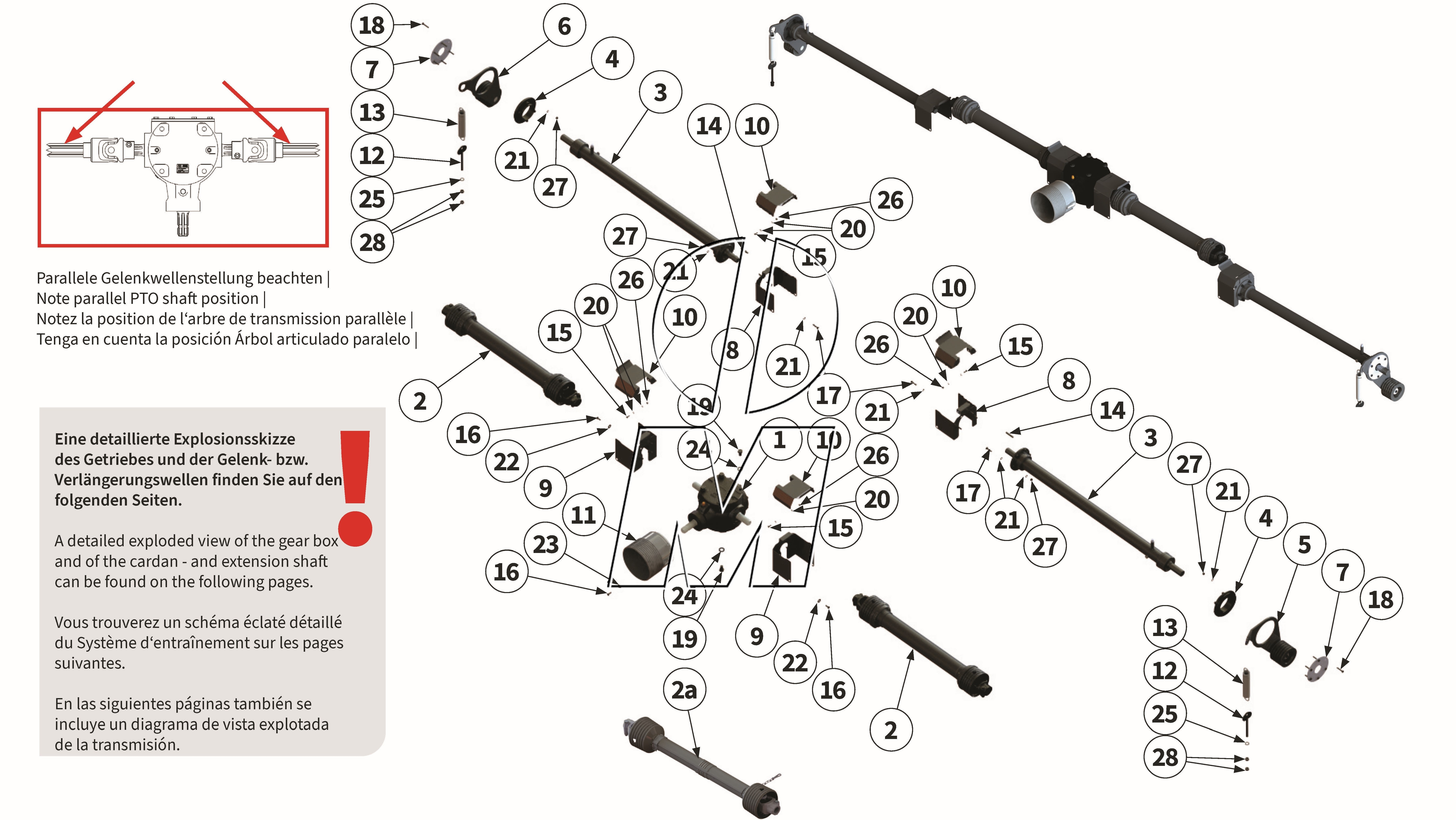

Zeichnung 11: Antrieb & Getriebe (P_MF_ET_24_WEL)

Zurück

Zeichnung 11: Antrieb & Getriebe
Modell: MU-M/F 600 Vario
Ab Serie: 2024
Ausgabe: 2025-03
Bestellcode: P_MF_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00049955 00049955	Getriebe	600	(00049955)	finden Sie hier	1	Details
2	00043843 00043843	Gelenkwelle	600	(00043843)	finden Sie hier	2	Details
2-a	W3500 STC25ZSW 960 00048770	Gelenkwelle	600	(00048770)	finden Sie hier	2	Details
3	00007420 00007420	Verlängerungswelle	600	(00007420)	finden Sie hier	2	Details
4	MUM00680 00037579	Buchse	600	(00000749, 00037579, MUM00680)	finden Sie hier	2	Details
5	MU0200019 00031964	Riemenspanner links	600	(00031964, MU0200019)	finden Sie hier	1	Details
6	MU0204039 00031972	Riemenspanner rechts	600	(00031972, MU0204039)	finden Sie hier	1	Details
7	MUM00689 00000743	Scheibe	600	(00000743, 901750, MUM00689)	finden Sie hier	2	Details
8	00040933 00040933	Schutzabdeckung	600	(00040933, 0603794)	finden Sie hier	2	Details
9	00040937 00040937	Schutzabdeckung	600	(00040937, 0603795)	finden Sie hier	2	Details
10	00040895 00040895	Schutzabdeckung	600	(00040895, 0603796)	finden Sie hier	4	Details
11	00003295 00003295	Schutztopf	600	(00003295)	finden Sie hier	1	Details
12	MAX00062 00031977	Zugstange	600	(00000485, 00031977, 0800948B, MAX00062, MUM00646)	finden Sie hier	2	Details
13	MU980912 00044160	Zugfeder	600	(00000482, 00044160, 4901209, MU980912, MU980934)	finden Sie hier	2	Details
14	00005731 00005731	Passfeder	600	(00005731)	finden Sie hier	2	Details
15	MU980115 00043708	Schraube	600	(00043708, MU0099972, MU980115)	finden Sie hier	8	Details
16	MU980208 00043601	Schraube	600	(00043601, MU0099974, MU623016, MU980208)	finden Sie hier	12	Details
17	00043475 00043475	Schraube	600	(00043475, MU981069)	finden Sie hier	12	Details
18	00043606 00043606	Schraube	600	(00043606, MU980219)	finden Sie hier	12	Details
19	MU980520 00043669	Schraube	600	(00043669, MU980520)	finden Sie hier	8	Details
20	MU0099999 00043249	Scheibe	600	(00043249, MU0099999, MU980102)	finden Sie hier	16	Details
21	MU980202 00043232	Scheibe	600	(00001223, 00043232, MU980202)	finden Sie hier	36	Details
22	MU0099950 00043281	Scheibe	600	(00043281, MU0099950)	finden Sie hier	8	Details
23	MU981874 00043280	Scheibe	600	(00043280, MU981874)	finden Sie hier	4	Details
24	MUNSKL20 00043770	Scheibe	600	(00012353, 00043770, MUNSK20, MUNSKL20)	finden Sie hier	8	Details
25	MU980402 00043235	Scheibe	600	(00043235, MU0099996, MU980402)	finden Sie hier	2	Details
26	MU0099961 00043191	Mutter	600	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	8	Details
27	MU0099960 00043177	Mutter	600	(00043177, MU0099960)	finden Sie hier	24	Details
28	MU980400 00043159	Mutter	600	(00043159, MU0099964, MU980400)	finden Sie hier	4	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
