Explosionszeichnung

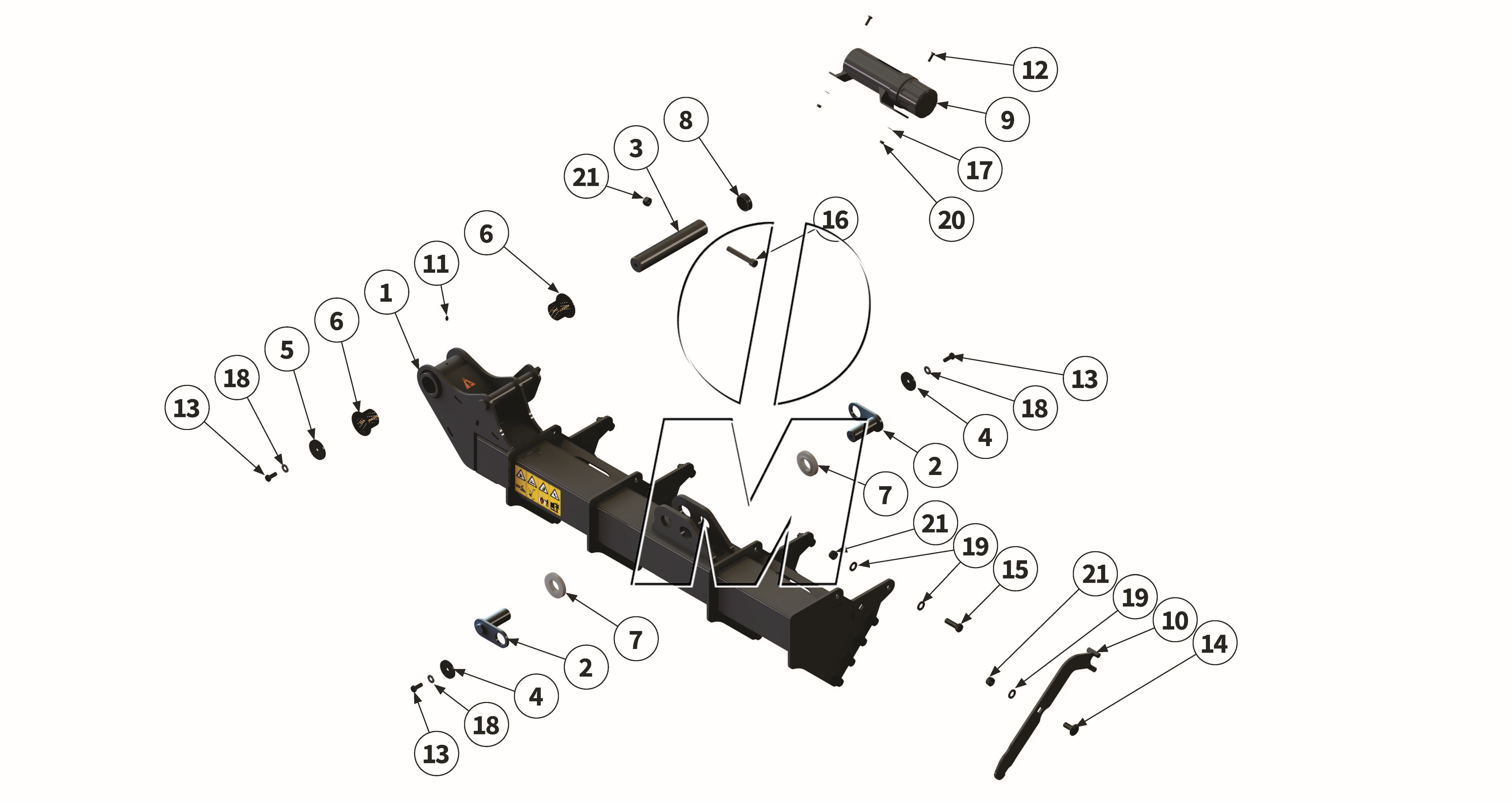

Zeichnung 07: Tragarm links (P_MF_ET_24_WEL)

Zurück

Zeichnung 07: Tragarm links
Modell: MU-M/F 600 Vario
Ab Serie: 2024
Ausgabe: 2025-03
Bestellcode: P_MF_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00041372 00041372	Tragarm links	600	(00041372, 0004137203, 08,11875B)	finden Sie hier	1	Details
2	MU1200791 00040691	Bolzen	600	(00040691,MU1200791)	finden Sie hier	2	Details
3	00041321 00041321	Bolzen	600	(00041321, 0004132101)	finden Sie hier	1	Details
4	00040700 00040700	Scheibe	600	(00040700, 0004070001)	finden Sie hier	2	Details
5	00040703 00040703	Scheibe	600	(00040703, 0900092)	finden Sie hier	1	Details
6	MU4000065 00044187	Gleitlager	600	(00044187, MU4000065)	finden Sie hier	2	Details
7	00031930 00031930	Scheibe	600	(00031930)	finden Sie hier	2	Details
8	00041323 00041323	Verschlussstopfen	600	(00041323)	finden Sie hier	1	Details
9	00048813 00048813	Dokumentenrolle	600	(00048813)	finden Sie hier	1	Details
10	MU0807019 00037570	Hebel	600	(00037570, MU0807019)	finden Sie hier	1	Details
11	MU980700 00043301	Schmiernippel	600	(00043301)	finden Sie hier	1	Details
12	MU980109 00043709	Schraube	600	(00043709, 6031267, MU980109, MU980113)	finden Sie hier	2	Details
13	MU980307 00043620	Schraube	600	(00043620, MU0099968, MU980307, MU980324)	finden Sie hier	3	Details
14	MU980420 00043341	Schraube	600	(00043341, MU980420)	finden Sie hier	1	Details
15	MU3001910 00043525	Schraube	600	(00043525, MU3001910)	finden Sie hier	20	Details
16	00041523 00041523	Schraube	600	(00041523)	finden Sie hier	1	Details
17	MU0099999 00043249	Scheibe	600	(00043249, MU0099999, MU980102)	finden Sie hier	2	Details
18	MUNSKL12 00043767	Scheibe	600	(00012351, 00043767, MUNSKL12)	finden Sie hier	3	Details
19	MU980402 00043235	Scheibe	600	(00043235, MU0099996, MU980402)	finden Sie hier	41	Details
20	MU0099961 00043191	Mutter	600	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	2	Details
21	MU980401 00043180	Mutter	600	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	22	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
