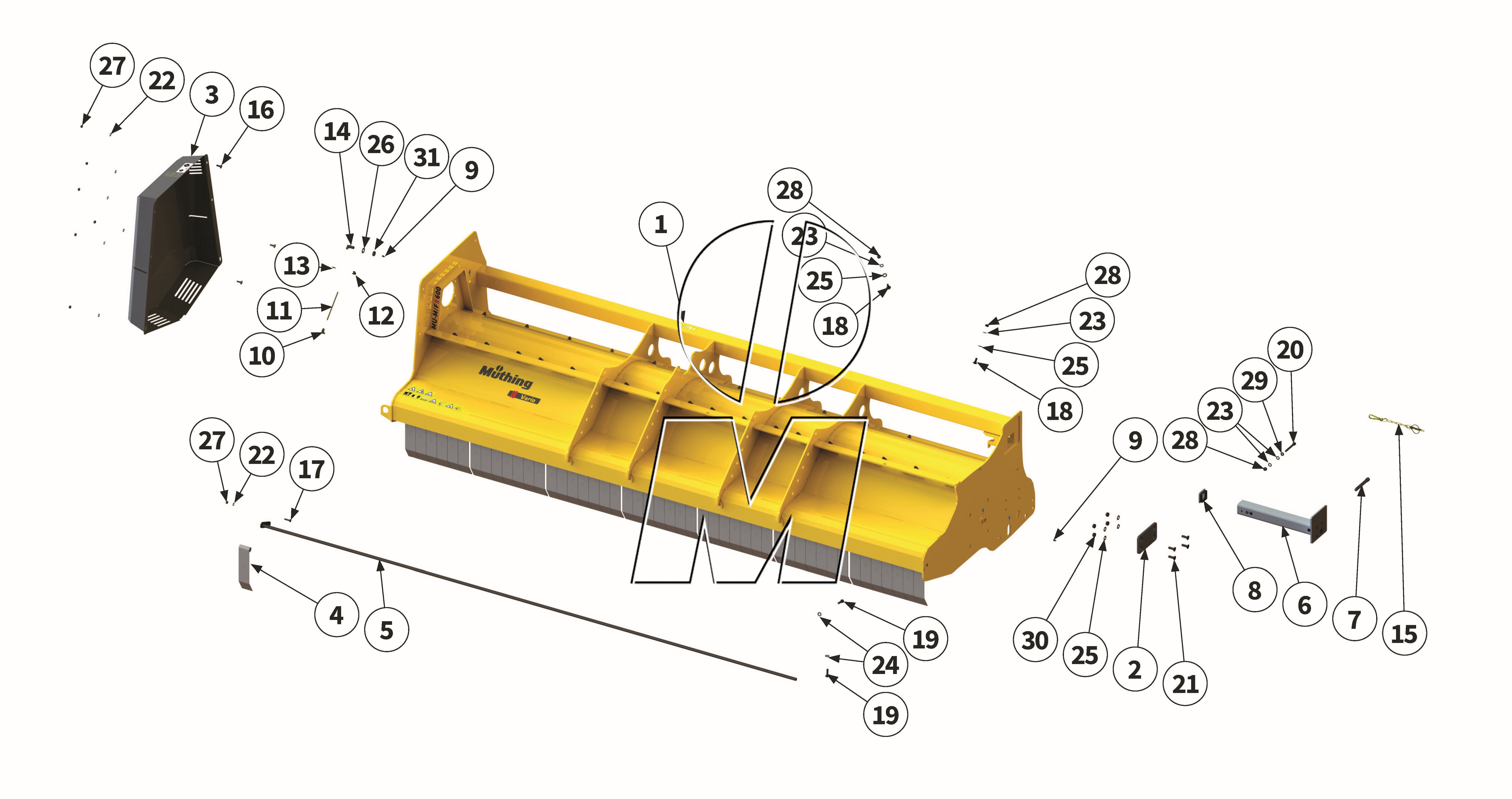

Explosionszeichnung

Zeichnung 02: Gehäuse rechts (P_MF_ET_24_WEL)

Zurück

Zeichnung 02: Gehäuse rechts
Modell: MU-M/F 600 Vario
Ab Serie: 2024
Ausgabe: 2025-03
Bestellcode: P_MF_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	00040847 00040847	Gehäuse rechts	600		(00040847, 0004084702)	finden Sie hier	1	Details
2	MU0904714 00040710	Distanzblech	600		(00040710,0904714,0904713,MU0904714)	finden Sie hier	1	Details
3	00049965 00049965	Schutzabdeckung	600		(00049965)	finden Sie hier	1	Details
4	MAX00098-1 00000702	Pendelschutzklappe	600		(00000702, MAX00098, MAX000981)	finden Sie hier	49	Details
5	00040721 00040721	Pendelwelle	600		(00040721, 0004072102)	finden Sie hier	1	Details
6	00049978 00049978	Stützfuß	600		(00049978)	finden Sie hier	1	Details
7	00030167 00030167	Oberlenkerbolzen	600		(00030167, MU1203388)	finden Sie hier	1	Details
8	00041414 00041414	Verschlussstopfen	600		(00041414)	finden Sie hier	1	Details
9	MU980700 00043301	Schmiernippel	600		(00043301)	finden Sie hier	1	Details
10	MULI0006 00044550	Verschraubung	600		(00002259, 00044550, MULI0006)	finden Sie hier	1	Details
11	MULI0005 00044936	Schmierleitung	600	Bedarfsmenge	(00044936, 504360412, MULI0005)	finden Sie hier	1	Details
12	MUMG0005 00044539	Schelle	600		(00044539, MUMG0005)	finden Sie hier	1	Details
13	00015087 00015087	Blindniet	600		(00015087, MUMG0004)	finden Sie hier	1	Details
14	00017522 00017522	Winkelverbinder	600		(00017522)	finden Sie hier	1	Details
15	MU2500105 00044559	Sicherungselement	600		(00044559, 2500105, MU2500105)	finden Sie hier	1	Details
16	MU0099988 00043355	Schraube	600		(00000910, 00043355, MU0099988, MU980106)	finden Sie hier	3	Details
17	MU0099908 00043710	Schraube	600		(00043710, MU0099908)	finden Sie hier	1	Details
18	00000903 00000903	Schraube	600		(00000903, MU980211)	finden Sie hier	31	Details
19	MU980222 00043603	Schraube	600		(00001346, 00043603, MU0099903, MU980222)	finden Sie hier	33	Details
20	MU980249 00043425	Schraube	600		(00043425, MU980249)	finden Sie hier	1	Details
21	MU980339 00043382	Schraube	600		(00043382, MU980339)	finden Sie hier	4	Details
22	MU0099999 00043249	Scheibe	600		(00043249, MU0099999, MU980102)	finden Sie hier	7	Details
23	MU980202 00043232	Scheibe	600		(00001223, 00043232, MU980202)	finden Sie hier	33	Details
24	MUNSKL10 00043766	Scheibe	600		(00012350, 00043766, MUNSKL10)	finden Sie hier	33	Details
25	MU980302 00043233	Scheibe	600		(00043233, MU0099997, MU980302)	finden Sie hier	35	Details
26	MU980502 00043234	Scheibe	600		(00043234, MU980502)	finden Sie hier	1	Details
27	MU0099961 00043191	Mutter	600		(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	7	Details
28	MU0099960 00043177	Mutter	600		(00043177, MU0099960)	finden Sie hier	32	Details
29	00043169 00043169	Mutter	600		(00043169, MU981028)	finden Sie hier	1	Details
30	MU980301 00043178	Mutter	600		(00043178, MU0099957, MU980301)	finden Sie hier	4	Details
31	MU980521 00043172	Mutter	600		(00043172, MU980521)	finden Sie hier	1	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
