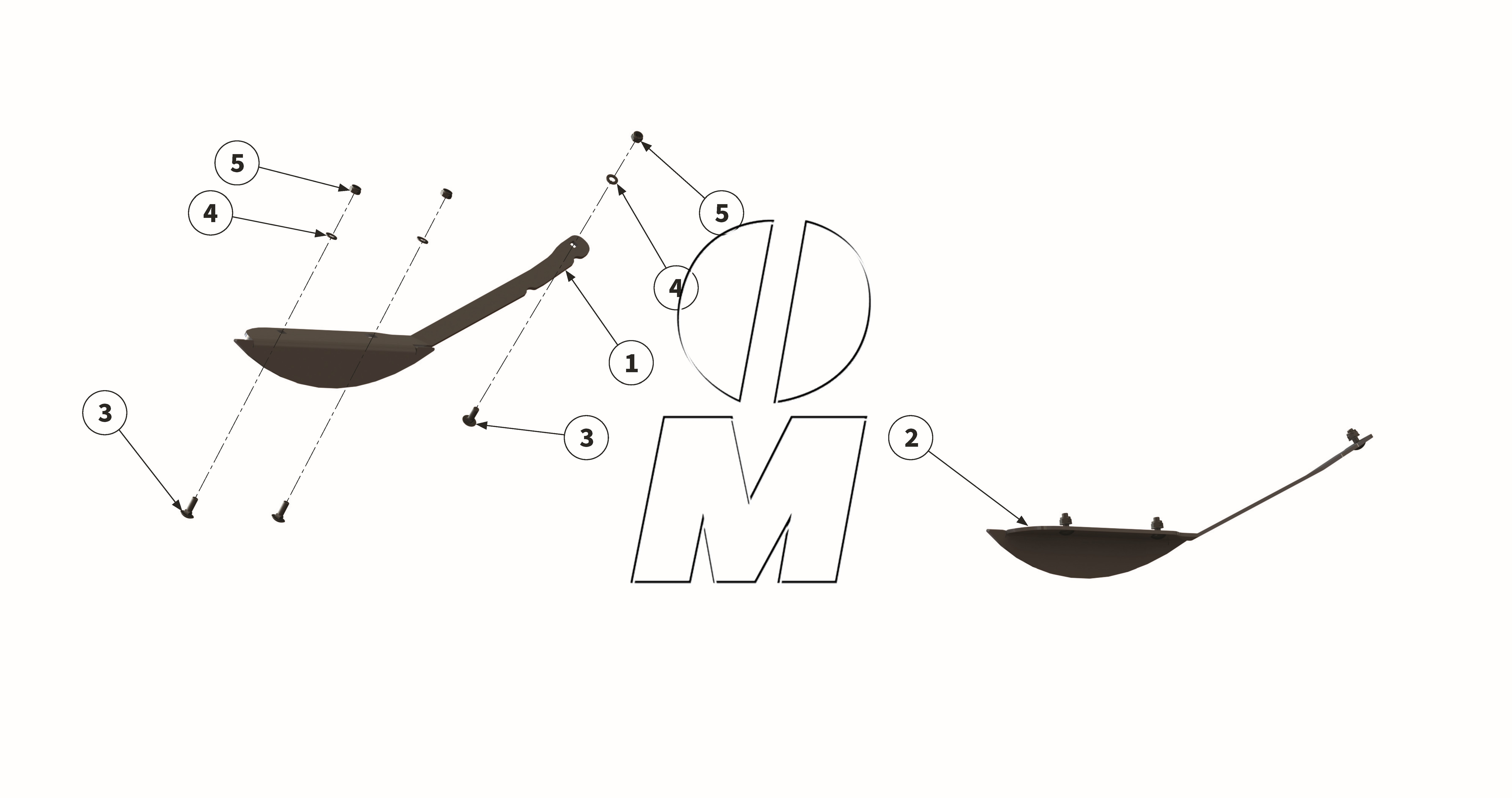

Explosionszeichnung
Zeichnung 17: Verschleißkufen (P_M_ET_24_WEL)
Zeichnung 17: Verschleißkufen
Modell: MU-M Vario 220 - 300
Ab Serie: 2024
Ausgabe: 2025-05
Bestellcode: P_M_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|
| 1 |
00038647 00038647 |
Verschleißkufe rechts | 220-300 | (00038647) | finden Sie hier | 1 | Details | |
| 2 |
00038649 00038649 |
Verschleißkufe links | 220-300 | (00038649) | finden Sie hier | 1 | Details | |
| 3 |
00000904 00000904 |
Schraube | 220-300 | (00000904, MU980214) | finden Sie hier | 6 | Details | |
| 4 |
MU980202 00043232 |
Scheibe | 220-300 | (00001223, 00043232, MU980202) | finden Sie hier | 6 | Details | |
| 5 |
MU0099960 00043177 |
Mutter | 220-300 | (00043177, MU0099960) | finden Sie hier | 6 | Details |
