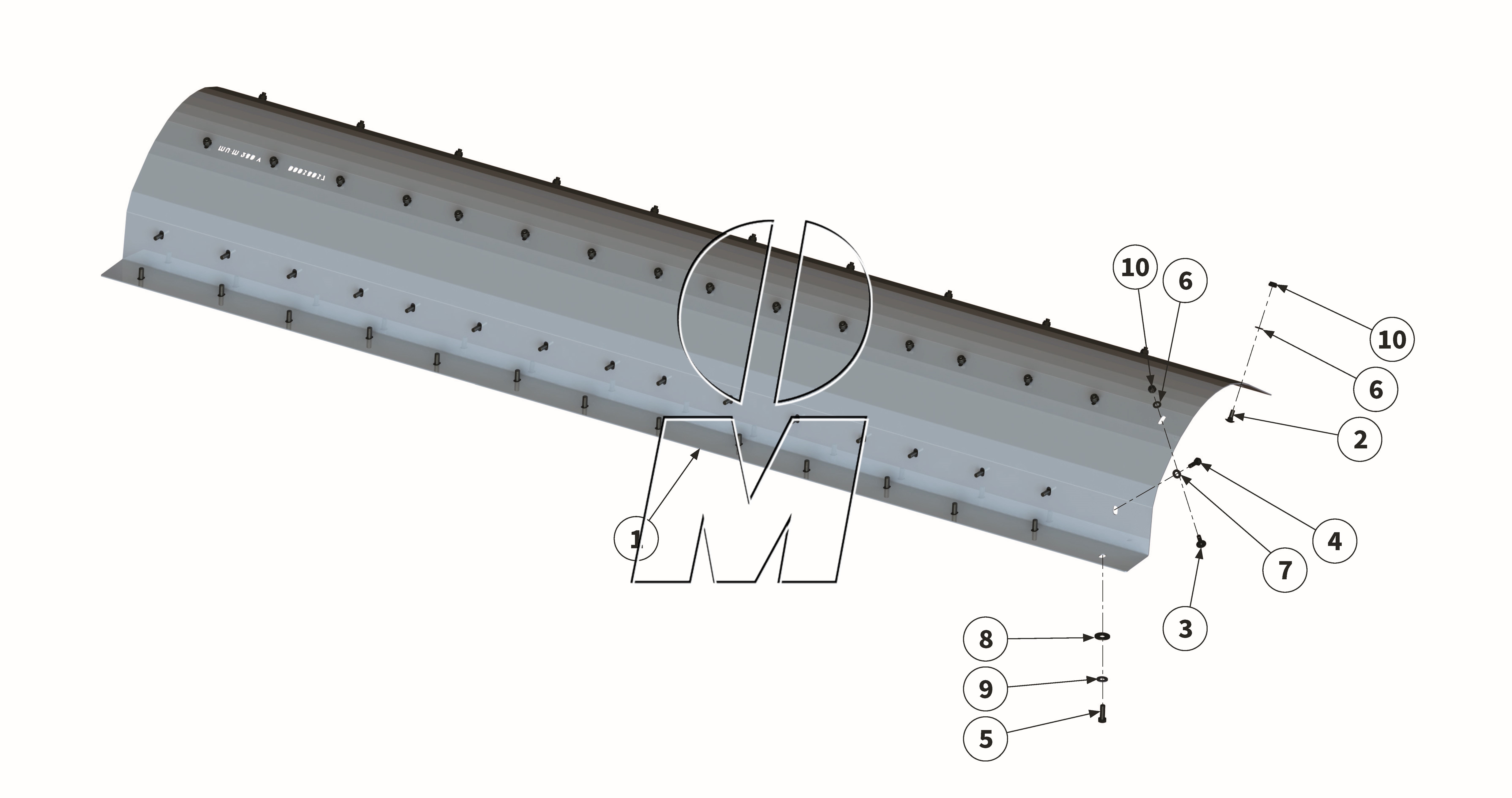

Explosionszeichnung

Zeichnung 16: Verschleißeinlage (P_M_ET_24_WEL)

Zeichnung 16: Verschleißeinlage
Modell: MU-M Vario 220 - 300
Ab Serie: 2024
Ausgabe: 2025-05
Bestellcode: P_M_ET_24_WEL

Position Bestellcode
Artikel-Nr.
Artikel Arbeitsbreite Ident.-Nr. GPSR-Info Anzahl
1 MU0608589
00044844
Verschleißeinlage 220 (00044844, 0608589, MU0608589) finden Sie hier 1 Details
1 MU0608590
00044841
Verschleißeinlage 250 (00044841, 0608590, MU0608590) finden Sie hier 1 Details
1 MU0607816
00038037
Verschleißeinlage 280 (00038037, MU0607816) finden Sie hier 1 Details
1 MU0607829
00038828
Verschleißeinlage 300 (00038828, MU0607829) finden Sie hier 1 Details
2 00000903
00000903
Schraube 220 (00000903, MU980211) finden Sie hier 9 Details
2 00000903
00000903
Schraube 250+280 (00000903, MU980211) finden Sie hier 11 Details
2 00000903
00000903
Schraube 300 (00000903, MU980211) finden Sie hier 13 Details
3 00000904
00000904
Schraube 220 (00000904, MU980214) finden Sie hier 13 Details
3 00000904
00000904
Schraube 250 (00000904, MU980214) finden Sie hier 15 Details
3 00000904
00000904
Schraube 280 (00000904, MU980214) finden Sie hier 16 Details
3 00000904
00000904
Schraube 300 (00000904, MU980214) finden Sie hier 18 Details
4 MU980222
00043603
Schraube 220 (00001346, 00043603, MU0099903, MU980222) finden Sie hier 13 Details
4 MU980222
00043603
Schraube 250 (00001346, 00043603, MU0099903, MU980222) finden Sie hier 15 Details
4 MU980222
00043603
Schraube 280 (00001346, 00043603, MU0099903, MU980222) finden Sie hier 16 Details
4 MU980222
00043603
Schraube 300 (00001346, 00043603, MU0099903, MU980222) finden Sie hier 18 Details
5 MU980311
00043621
Schraube 220 (00043621, MU0099931, MU980311) finden Sie hier 11 Details
5 MU980311
00043621
Schraube 250 (00043621, MU0099931, MU980311) finden Sie hier 13 Details
5 MU980311
00043621
Schraube 280 (00043621, MU0099931, MU980311) finden Sie hier 14 Details
5 MU980311
00043621
Schraube 300 (00043621, MU0099931, MU980311) finden Sie hier 15 Details
6 MU980202
00043232
Scheibe 220 (00001223, 00043232, MU980202) finden Sie hier 22 Details
6 MU980202
00043232
Scheibe 250 (00001223, 00043232, MU980202) finden Sie hier 26 Details
6 MU980202
00043232
Scheibe 280 (00001223, 00043232, MU980202) finden Sie hier 27 Details
6 MU980202
00043232
Scheibe 300 (00001223, 00043232, MU980202) finden Sie hier 31 Details
7 MUNSKL10
00043766
Scheibe 220 (00012350, 00043766, MUNSKL10) finden Sie hier 13 Details
7 MUNSKL10
00043766
Scheibe 250 (00012350, 00043766, MUNSKL10) finden Sie hier 15 Details
7 MUNSKL10
00043766
Scheibe 280 (00012350, 00043766, MUNSKL10) finden Sie hier 16 Details
7 MUNSKL10
00043766
Scheibe 300 (00012350, 00043766, MUNSKL10) finden Sie hier 18 Details
8 MU980203
00043282
Scheibe 220 (00043282, MU0099927, MU980203) finden Sie hier 11 Details
8 MU980203
00043282
Scheibe 250 (00043282, MU0099927, MU980203) finden Sie hier 13 Details
8 MU980203
00043282
Scheibe 280 (00043282, MU0099927, MU980203) finden Sie hier 14 Details
8 MU980203
00043282
Scheibe 300 (00043282, MU0099927, MU980203) finden Sie hier 15 Details
9 MUNSKL12
00043767
Scheibe 220 (00012351, 00043767, MUNSKL12) finden Sie hier 11 Details
9 MUNSKL12
00043767
Scheibe 250 (00012351, 00043767, MUNSKL12) finden Sie hier 13 Details
9 MUNSKL12
00043767
Scheibe 280 (00012351, 00043767, MUNSKL12) finden Sie hier 14 Details
9 MUNSKL12
00043767
Scheibe 300 (00012351, 00043767, MUNSKL12) finden Sie hier 15 Details
10 MU0099960
00043177
Mutter 220 (00043177, MU0099960) finden Sie hier 22 Details
10 MU0099960
00043177
Mutter 250 (00043177, MU0099960) finden Sie hier 26 Details
10 MU0099960
00043177
Mutter 280 (00043177, MU0099960) finden Sie hier 27 Details
10 MU0099960
00043177
Mutter 300 (00043177, MU0099960) finden Sie hier 31 Details
- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
