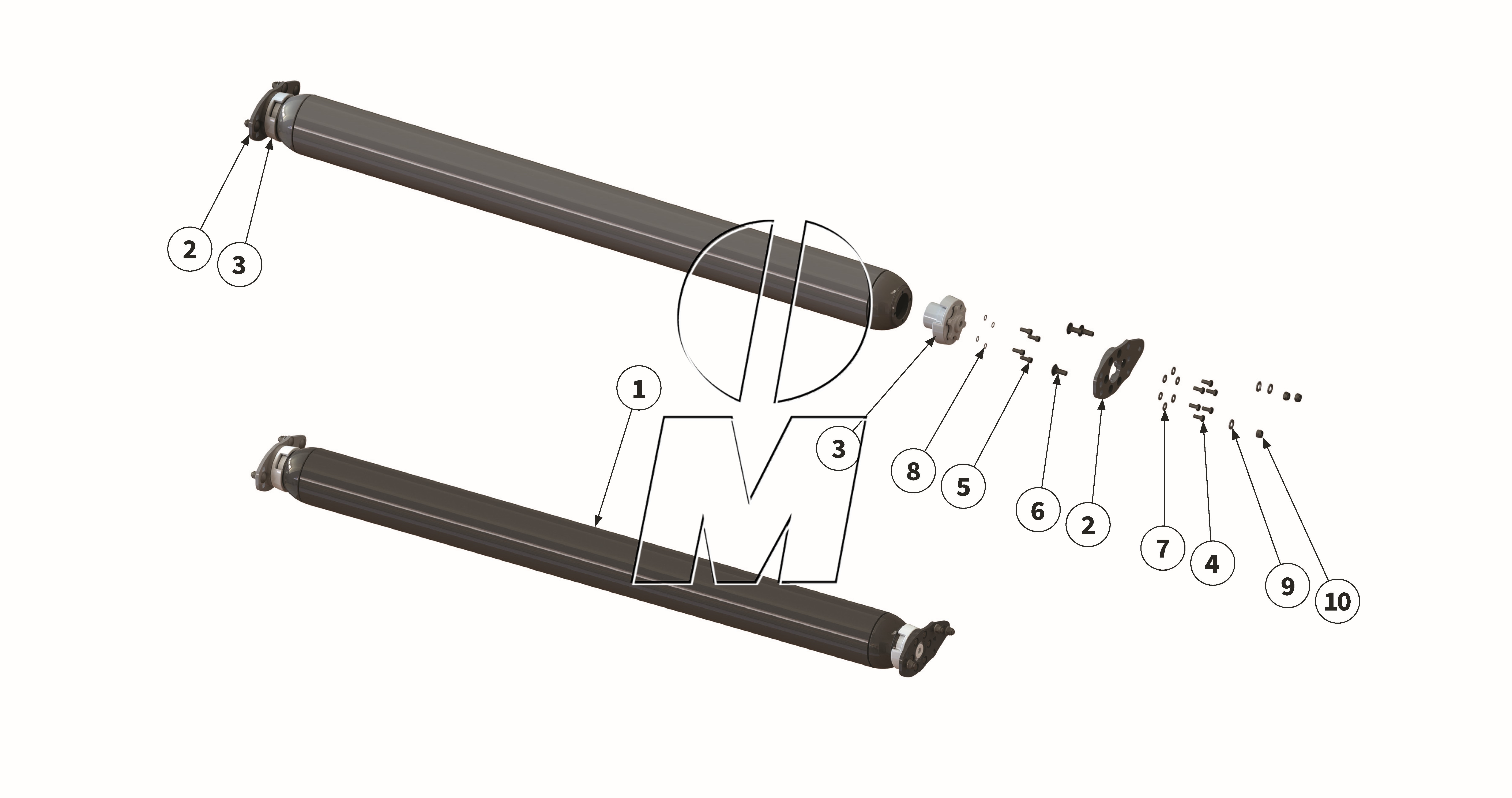

Explosionszeichnung
Zeichnung 09: Stützwalze (P_M_ET_24_WEL)
Zeichnung 09: Stützwalze
Modell: MU-M Vario 220 - 300
Ab Serie: 2024
Ausgabe: 2025-05
Bestellcode: P_M_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|
| 1 |
MU0205930 00045817 |
Stützwalze kpl. | 220 | (00045817,MU0205930,0205931) | finden Sie hier | 1 | Details | |
| 1 |
MU0205932 00045803 |
Stützwalze kpl. | 250 | (00045803,MU0205932) | finden Sie hier | 1 | Details | |
| 1 |
MU0205934 00037606 |
Stützwalze kpl. | 280 | (00037606, MU0205934) | finden Sie hier | 1 | Details | |
| 1 |
MU0205936 00037601 |
Stützwalze kpl. | 300 | (00037601, MU0205936) | finden Sie hier | 1 | Details | |
| 2 |
MU0806908 00037595 |
Halteplatte | 220-300 | (00037595, MU0806908) | finden Sie hier | 2 | Details | |
| 3 |
202932 00032083 |
Stützwalzenlagerung | 220-300 | (00004037, 00032083, 202932, 32083, MUMG0019) | finden Sie hier | 2 | Details | |
| 4 |
MU980307 00043620 |
Schraube | 220-300 | (00043620, MU0099968, MU980307, MU980324) | finden Sie hier | 12 | Details | |
| 5 |
MU980315 00043427 |
Schraube | 220-300 | (00043427, MU490021, MU980315) | finden Sie hier | 8 | Details | |
| 6 |
MU980424 00043342 |
Schraube | 220-300 | (00043342, MU980424) | finden Sie hier | 6 | Details | |
| 7 |
MUNSKL12 00043767 |
Scheibe | 220-300 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 12 | Details | |
| 8 |
MUNSKZ12 00043773 |
Scheibe | 220-300 | (00043773, 0906602051293, MUNSKZ12) | finden Sie hier | 8 | Details | |
| 9 |
MUNSKL16 00043769 |
Scheibe | 220-300 | (00012352, 00043769, 99000000666, MUNSKL16) | finden Sie hier | 6 | Details | |
| 10 |
MU980401 00043180 |
Mutter | 220-300 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 6 | Details |
