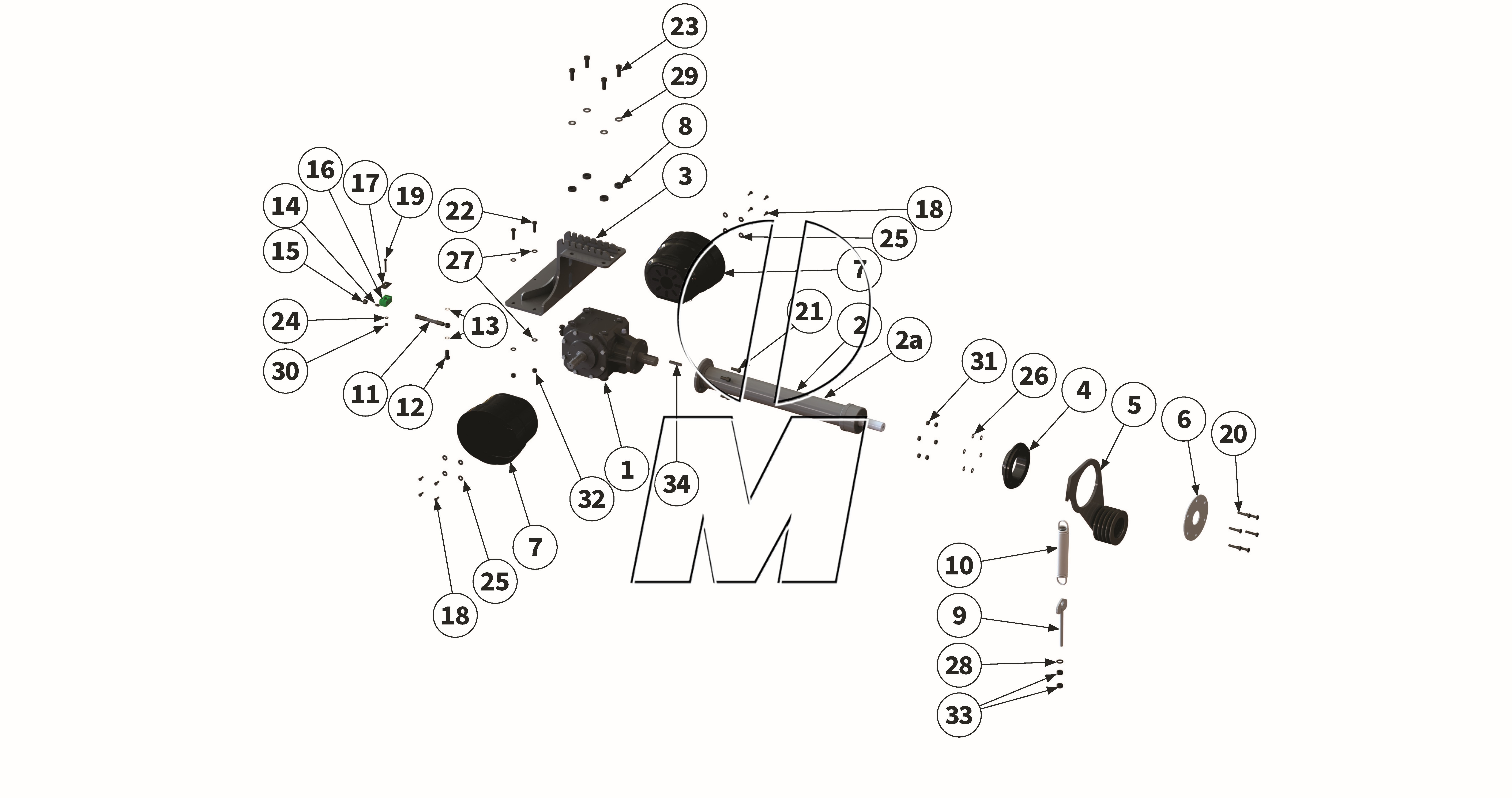

Explosionszeichnung
Zeichnung 05: Antrieb & Getriebe CRM (P_M_ET_24_WEL)
Zeichnung 05: Antrieb & Getriebe CRM
Modell: MU-M Vario 220 - 300
Ab Serie: 2024
Ausgabe: 2025-05
Bestellcode: P_M_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 |
T90-1.46 00051493 |
Getriebe | 220-300 | Eingangsdrehzahl 1000 U / min (1: 1,46) | (T90 1.46, T90146,00051493) | finden Sie hier | 1 | Details | |
| 2 |
T90-950 00037887 |
Verlängerungswelle | 220-280 | Anbauposition des Getriebes - mittig | (00037887) | finden Sie hier | 1 | Details | |
| 2-a |
T90-1350 00037889 |
Verlängerungswelle | 280+300 | Anbauposition des Getriebes - mittig | (00037889,T901350,SZ3970230ST01) | finden Sie hier | 1 | Details | |
| 3 |
00036320 00036320 |
Getriebehalter | 220-300 | (00036320) | finden Sie hier | 1 | Details | ||
| 4 |
MUM00680 00037579 |
Buchse | 220-300 | (00000749, 00037579, MUM00680) | finden Sie hier | 1 | Details | ||
| 5 |
MU0201285 00037915 |
Riemenspanner kpl. | 220-300 | (00037915, MU0201285) | finden Sie hier | 1 | Details | ||
| 6 |
MUM00689 00000743 |
Scheibe | 220-300 | (00000743, 901750, MUM00689) | finden Sie hier | 1 | Details | ||
| 7 |
MU980814 00044555 |
Schutztopf | 220-300 | (00001470, 00044555, 4170401CE, MU980814) | finden Sie hier | 2 | Details | ||
| 8 |
00037897 00037897 |
Blech | 220-300 | (00037897) | finden Sie hier | 4 | Details | ||
| 9 |
MAX00062 00031977 |
Zugstange | 220-300 | (00000485, 00031977, 0800948B, MAX00062, MUM00646) | finden Sie hier | 1 | Details | ||
| 10 |
MU980912 00044160 |
Zugfeder | 220-300 | (00000482, 00044160, 4901209, MU980912, MU980934) | finden Sie hier | 1 | Details | ||
| 11 |
00037995 00037995 |
Hydraulikschlauch | 220-300 | (00037995) | finden Sie hier | 1 | Details | ||
| 12 |
00037991 00037991 |
Schraube | 220-300 | (00037991) | finden Sie hier | 1 | Details | ||
| 13 |
00037480 00037480 |
Dichtring | 220-300 | (00037480) | finden Sie hier | 2 | Details | ||
| 14 |
00044403 00044403 |
Verschlusskegel | 220-300 | (00044403) | finden Sie hier | 1 | Details | ||
| 15 |
00044471 00044471 |
Überwurfmutter | 220-300 | (00044471) | finden Sie hier | 1 | Details | ||
| 16 |
00017532 00017532 |
Schellenkörper | 220-300 | (00017532) | finden Sie hier | 1 | Details | ||
| 17 |
00002475 00002475 |
Deckplatte | 220-300 | (00002475) | finden Sie hier | 1 | Details | ||
| 18 |
MU980115 00043708 |
Schraube | 220-300 | (00043708, MU0099972, MU980115) | finden Sie hier | 8 | Details | ||
| 19 |
MU980118 00043590 |
Schraube | 220-300 | (00043590, MU0099899, MU980118) | finden Sie hier | 1 | Details | ||
| 20 |
00043606 00043606 |
Schraube | 220-300 | (00043606, MU980219) | finden Sie hier | 6 | Details | ||
| 21 |
MU980315 00043427 |
Schraube | 220-300 | (00043427, MU490021, MU980315) | finden Sie hier | 4 | Details | ||
| 22 |
MU980328 00043622 |
Schraube | 220-300 | (00043622, MU980321, MU980328) | finden Sie hier | 4 | Details | ||
| 23 |
MU980412 00043651 |
Schraube | 220-300 | (00043651, MU980412) | finden Sie hier | 4 | Details | ||
| 24 |
MU0099999 00043249 |
Scheibe | 220-300 | (00043249, MU0099999, MU980102) | finden Sie hier | 1 | Details | ||
| 25 |
MU0099951 00043286 |
Scheibe | 220-300 | (00043286, MU0099951, MU980103) | finden Sie hier | 8 | Details | ||
| 26 |
MU980202 00043232 |
Scheibe | 220-300 | (00001223, 00043232, MU980202) | finden Sie hier | 6 | Details | ||
| 27 |
MU980302 00043233 |
Scheibe | 220-300 | (00043233, MU0099997, MU980302) | finden Sie hier | 8 | Details | ||
| 28 |
MU980402 00043235 |
Scheibe | 220-300 | (00043235, MU0099996, MU980402) | finden Sie hier | 1 | Details | ||
| 29 |
MUNSKL16 00043769 |
Scheibe | 220-300 | (00012352, 00043769, 99000000666, MUNSKL16) | finden Sie hier | 4 | Details | ||
| 30 |
MU0099961 00043191 |
Mutter | 220-300 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 1 | Details | ||
| 31 |
MU0099960 00043177 |
Mutter | 220-300 | (00043177, MU0099960) | finden Sie hier | 6 | Details | ||
| 32 |
MU980301 00043178 |
Mutter | 220-300 | (00043178, MU0099957, MU980301) | finden Sie hier | 4 | Details | ||
| 33 |
MU980400 00043159 |
Mutter | 220-300 | (00043159, MU0099964, MU980400) | finden Sie hier | 2 | Details | ||
| 34 |
MU980889 00043212 |
Passfeder | 220-300 | (00043212, MU980889) | finden Sie hier | 1 | Details |
