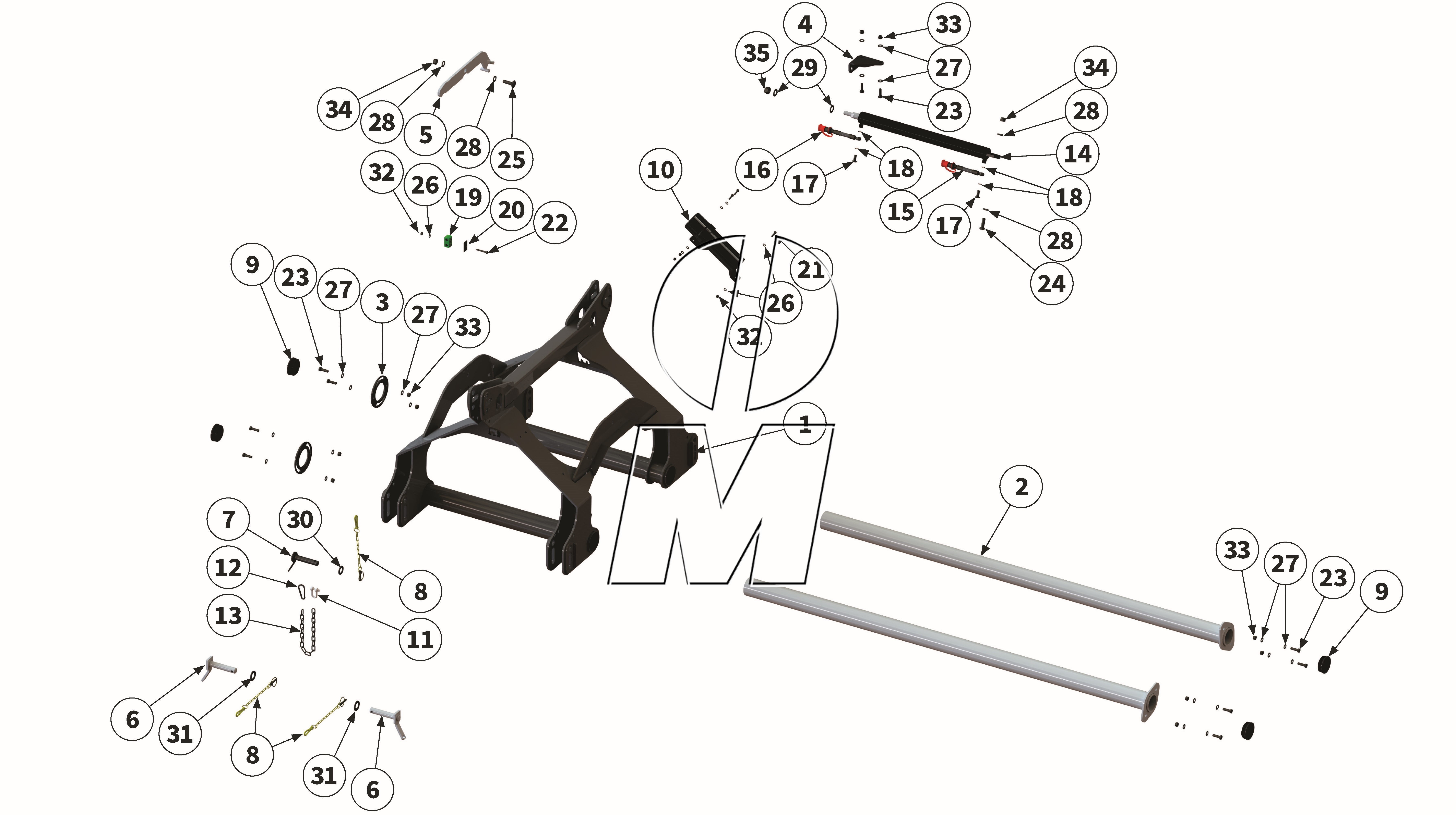

Explosionszeichnung

Zeichnung 04: Doppelbock (P_M_ET_24_WEL)

Zurück

Zeichnung 04: Doppelbock
Modell: MU-M Vario 220 - 300
Ab Serie: 2024
Ausgabe: 2025-05
Bestellcode: P_M_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00045709 00045709	Doppelbock	220-300	(00045709)	finden Sie hier	1	Details
2	MU0800114 00037538	Rundrohr	220-300	(00037538, MU0800114)	finden Sie hier	2	Details
3	MU3300063 00037541	Exzenterscheibe	220-300	(00037541, MU3300063)	finden Sie hier	2	Details
4	00037607 00037607	Blech	220-300	(00037607, M0600066 )	finden Sie hier	1	Details
5	MU0807019 00037570	Hebel	220-300	(00037570, MU0807019)	finden Sie hier	1	Details
6	MU1202651 00037611	Bolzen mit Kette	220-300	(00037611)	finden Sie hier	2	Details
7	00037617 00037617	Bolzen	220-300	(00037617)	finden Sie hier	1	Details
8	MU2500105 00044559	Sicherungselement	220-300	(00044559, 2500105, MU2500105)	finden Sie hier	3	Details
9	MU4700102 00044606	Verschlussstopfen	220-300	(00044606, 4700102, MU4700102)	finden Sie hier	4	Details
10	00034497 00034497	Dokumentenrolle	220-300	(00034497)	finden Sie hier	1	Details
11	00043729 00043729	Schäkel	220-300	(00043729, 8300053, MUMG0015)	finden Sie hier	1	Details
12	00044668 00044668	Karabinerhaken	220-300	(00044668, 2000025, MUMG0007)	finden Sie hier	1	Details
13	MUMG0011 00037934	Kette	220-300	(00037934, 4500253, MUMG0011)	finden Sie hier	1	Details
14	MUH00097 00045914	Hydraulikzylinder	220-300	(00045914)	finden Sie hier	1	Details
15	00038159 00038159	Hydraulikschlauch	220-300	(00038159)	finden Sie hier	1	Details
16	00038158 00038158	Hydraulikschlauch	220-300	(00038158)	finden Sie hier	1	Details
17	00034710 00034710	Schraube	220-300	(00034710)	finden Sie hier	2	Details
18	00034708 00034708	Dichtring	220-300	(00034708)	finden Sie hier	4	Details
19	00017532 00017532	Schellenkörper	220-300	(00017532)	finden Sie hier	1	Details
20	00002475 00002475	Deckplatte	220-300	(00002475)	finden Sie hier	1	Details
21	MU0099908 00043710	Schraube	220-300	(00043710, MU0099908)	finden Sie hier	3	Details
22	MU980118 00043590	Schraube	220-300	(00043590, MU0099899, MU980118)	finden Sie hier	1	Details
23	MU980328 00043622	Schraube	220-300	(00043622, MU980321, MU980328)	finden Sie hier	10	Details
24	MU980407 00043720	Schraube	220-300	(00002607, 00043720, 99000000615, MU980407)	finden Sie hier	1	Details
25	MU980428 00043344	Schraube	220-300	(00043344, MU980428)	finden Sie hier	1	Details
26	MU0099999 00043249	Scheibe	220-300	(00043249, MU0099999, MU980102)	finden Sie hier	7	Details
27	MU980302 00043233	Scheibe	220-300	(00043233, MU0099997, MU980302)	finden Sie hier	20	Details
28	MU980402 00043235	Scheibe	220-300	(00043235, MU0099996, MU980402)	finden Sie hier	5	Details
29	MU980505 00043237	Scheibe	220-300	(00043237, MU980505)	finden Sie hier	2	Details
30	MU980517 00043239	Scheibe	220-300	(00043239, MU980517)	finden Sie hier	2	Details
31	MU980507 00043241	Scheibe	220-300	(00043241, MU980507)	finden Sie hier	2	Details
32	MU0099961 00043191	Mutter	220-300	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	4	Details
33	MU980301 00043178	Mutter	220-300	(00043178, MU0099957, MU980301)	finden Sie hier	10	Details
34	MU980401 00043180	Mutter	220-300	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	2	Details
35	MU980504 00043185	Mutter	220-300	(00043185, MU980504)	finden Sie hier	1	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
