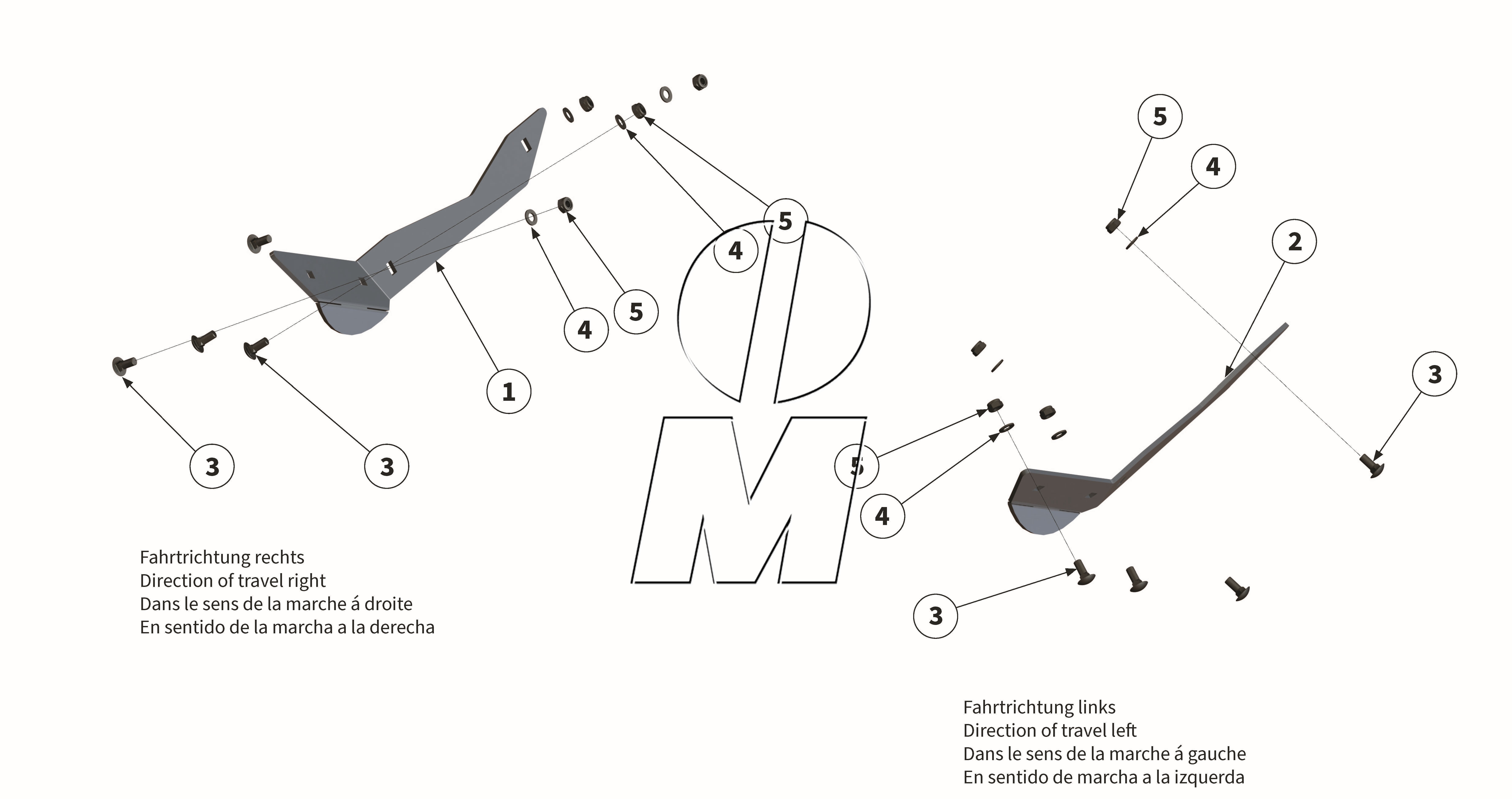

Explosionszeichnung
Zeichnung 19: Verschleißkufen (P_LS_ET_25_WEL)
Zeichnung 19: Verschleißkufen
Modell: MU-L/S VARIO 200 - 250
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_LS_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|
| 1 |
00016839 00016839 |
Verschleißkufe rechts | 200-250 | (00016839) | finden Sie hier | 1 | Details | |
| 2 |
00016837 00016837 |
Verschleißkufe links | 200-250 | (00016837) | finden Sie hier | 1 | Details | |
| 3 |
00000903 00000903 |
Schraube | 200-250 | (00000903, MU980211) | finden Sie hier | 8 | Details | |
| 4 |
MU980202 00043232 |
Scheibe | 200-250 | (00001223, 00043232, MU980202) | finden Sie hier | 8 | Details | |
| 5 |
MU0099960 00043177 |
Mutter | 200-250 | (00043177, MU0099960) | finden Sie hier | 8 | Details |
