Explosionszeichnung

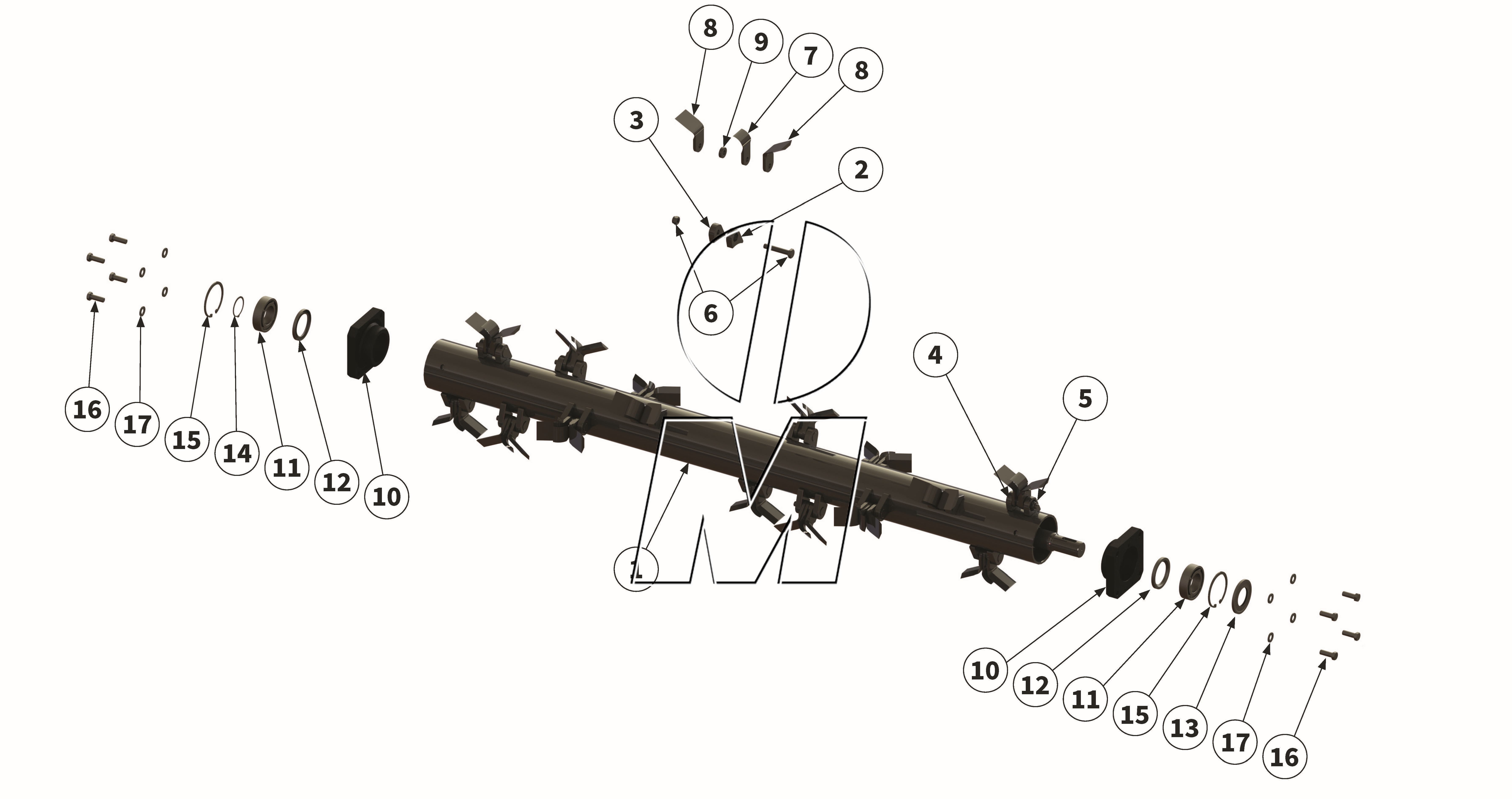

Zeichnung 15: Y-Messerrotor (P_LS_ET_25_WEL)

Zurück

Zeichnung 15: Y-Messerrotor
Modell: MU-L/S VARIO 200 - 250
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_LS_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00035388 00035388	Rotor inkl. Werkzeug	200	(00035388)	finden Sie hier	1	Details
1	00035399 00035399	Rotor inkl. Werkzeug	220	(00035399)	finden Sie hier	1	Details
1	00035338 00035338	Rotor inkl. Werkzeug	250	(00035338)	finden Sie hier	1	Details
2	00013632 00013632	Werkzeughalter 6-kant links	200	(00013632)	finden Sie hier	15	Details
2	00013632 00013632	Werkzeughalter 6-kant links	220	(00013632)	finden Sie hier	17	Details
2	00013632 00013632	Werkzeughalter 6-kant links	250	(00013632)	finden Sie hier	21	Details
3	00013633 00013633	Werkzeughalter rund rechts	200	(00013633)	finden Sie hier	15	Details
3	00013633 00013633	Werkzeughalter rund rechts	220	(00013633)	finden Sie hier	17	Details
3	00013633 00013633	Werkzeughalter rund rechts	250	(00013633)	finden Sie hier	21	Details
4	00019322 00019322	Werkzeughalter 6-kant rechts	200-250	(00019322)	finden Sie hier	1	Details
5	00019323 00019323	Werkzeughalter rund links	200-250	(00019323)	finden Sie hier	1	Details
6	MU980416-G 00018734	Schraube mit Mutter	200	(00018734, MU980416G)	finden Sie hier	16	Details
6	MU980416-G 00018734	Schraube mit Mutter	220	(00018734, MU980416G)	finden Sie hier	18	Details
6	MU980416-G 00018734	Schraube mit Mutter	250	(00018734, MU980416G)	finden Sie hier	22	Details
7	MU000558 00001435	Y-Messer kurz	200	(00001435, MU000558)	finden Sie hier	16	Details
7	MU000558 00001435	Y-Messer kurz	220	(00001435, MU000558)	finden Sie hier	18	Details
7	MU000558 00001435	Y-Messer kurz	250	(00001435, MU000558)	finden Sie hier	22	Details
8	MU000557 00001437	Y-Messer lang	200	(00001437, MU000557)	finden Sie hier	32	Details
8	MU000557 00001437	Y-Messer lang	220	(00001437, MU000557)	finden Sie hier	36	Details
8	MU000557 00001437	Y-Messer lang	250	(00001437, MU000557)	finden Sie hier	44	Details
9	MU000559 00001433	Buchse	200	(00001433, 21000231991433, MU000559)	finden Sie hier	16	Details
9	MU000559 00001433	Buchse	220	(00001433, 21000231991433, MU000559)	finden Sie hier	18	Details
9	MU000559 00001433	Buchse	250	(00001433, 21000231991433, MU000559)	finden Sie hier	22	Details
10	MU000040 00003977	Rotorlagerschale	200-250	(00003977, 10200000795, MU000039, MU000040)	finden Sie hier	2	Details
11	MU980815-S 90980815	Wälzlager	200-250	(MU980815S)	finden Sie hier	2	Details
12	2403019009 00043828	Wellendichtring	200-250	(00003978, 00008510, 00043828, 2403019009)	finden Sie hier	2	Details
13	00043831 00043831	Wellendichtring	200-250	(00043831)	finden Sie hier	1	Details
14	MU980807 00043744	Sicherungsring	200-250	(00043744, 2404068004, 99000000791, MU980807)	finden Sie hier	1	Details
15	MU980808 00043753	Sicherungsring	200-250	(00003975, 00043753, 2404070001, 99000000792, MU980808)	finden Sie hier	2	Details
16	MU980412 00043651	Schraube	200-250	(00043651, MU980412)	finden Sie hier	8	Details
17	MUNL0016 00043196	Scheibe	200-250	(00001249, 00043196, MU980425, MUNL0016)	finden Sie hier	8	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
