Explosionszeichnung

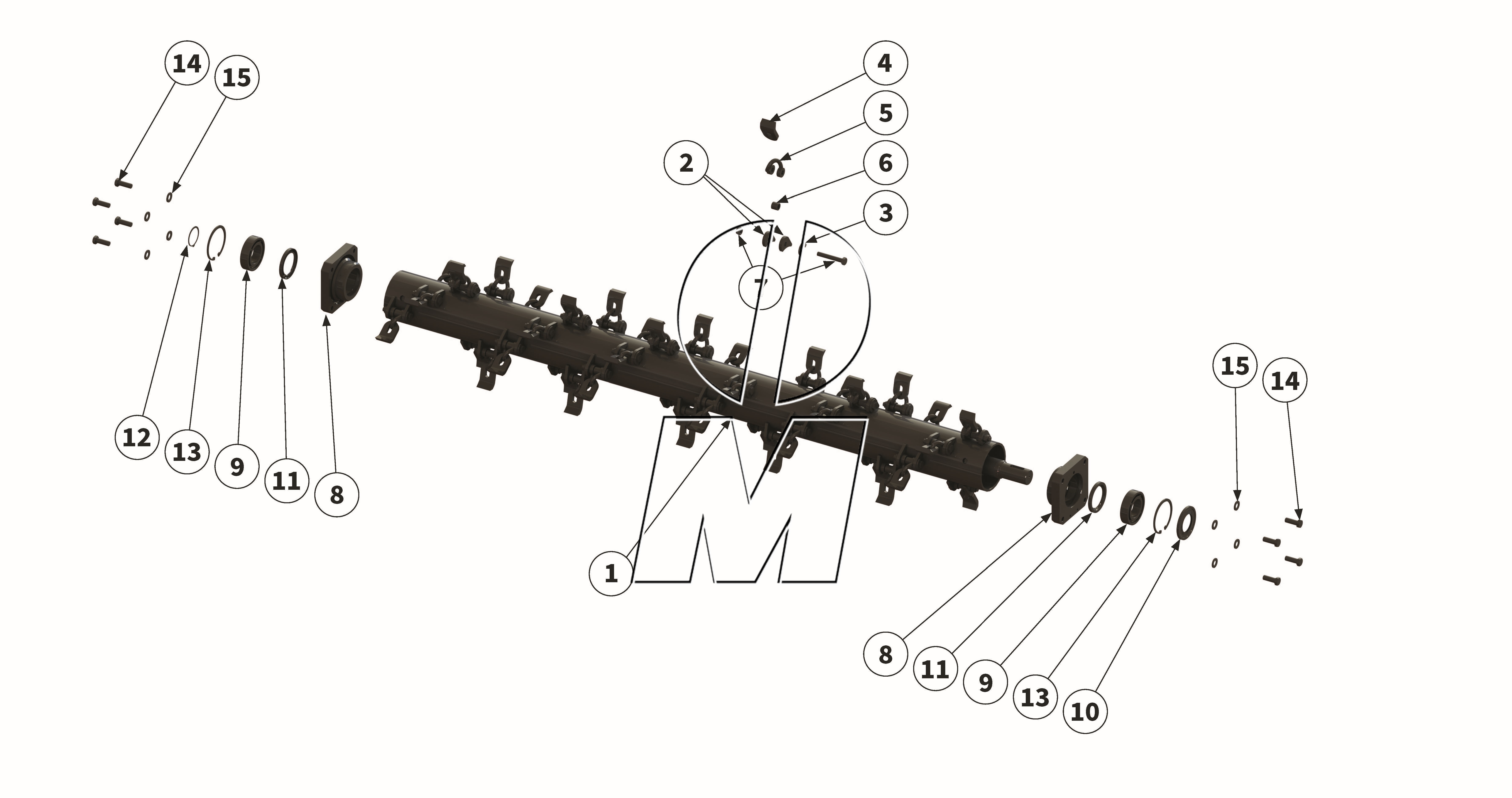

Zeichnung 14: Schäkelrotor (P_LS_ET_25_WEL)

Zurück

Zeichnung 14: Schäkelrotor
Modell: MU-L/S VARIO 200 - 250
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_LS_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	MU000394 00035033	Schäkelrotor inkl. Werkzeug	200	(00035033)	finden Sie hier	1	Details
1	MU000393 00035031	Schäkelrotor inkl. Werkzeug	220	(00035031,00034986,MU000393,MU000578,102-00000951)	finden Sie hier	1	Details
1	MU000392 00035023	Schäkelrotor inkl. Werkzeug	250	(00035023)	finden Sie hier	1	Details
2	MU000374 00019099	Werkzeughalter	200	(00019099, MU000374)	finden Sie hier	80	Details
2	MU000374 00019099	Werkzeughalter	220	(00019099, MU000374)	finden Sie hier	92	Details
2	MU000374 00019099	Werkzeughalter	250	(00019099, MU000374)	finden Sie hier	104	Details
3	MU000375 00019100	Verdrehsicherung	200	(00019100, MU000375)	finden Sie hier	40	Details
3	MU000375 00019100	Verdrehsicherung	220	(00019100, MU000375)	finden Sie hier	46	Details
3	MU000375 00019100	Verdrehsicherung	250	(00019100, MU000375)	finden Sie hier	52	Details
4	MU000449 00001431	Schäkelmesser	200	(00001431, MU000449)	finden Sie hier	40	Details
4	MU000449 00001431	Schäkelmesser	220	(00001431, MU000449)	finden Sie hier	46	Details
4	MU000449 00001431	Schäkelmesser	250	(00001431, MU000449)	finden Sie hier	52	Details
5	MU000507 00001429	Schäkel	200	(00001429, MU000507)	finden Sie hier	40	Details
5	MU000507 00001429	Schäkel	220	(00001429, MU000507)	finden Sie hier	46	Details
5	MU000507 00001429	Schäkel	250	(00001429, MU000507)	finden Sie hier	52	Details
6	MU000560 00001428	Buchse	200	(00001428, MU000560)	finden Sie hier	40	Details
6	MU000560 00001428	Buchse	220	(00001428, MU000560)	finden Sie hier	46	Details
6	MU000560 00001428	Buchse	250	(00001428, MU000560)	finden Sie hier	52	Details
7	MU980509 00044847	Schraube mit Mutter	200	(00044847,MU980509)	finden Sie hier	40	Details
7	MU980509 00044847	Schraube mit Mutter	220	(00044847,MU980509)	finden Sie hier	46	Details
7	MU980509 00044847	Schraube mit Mutter	250	(00044847,MU980509)	finden Sie hier	52	Details
8	MU000040 00003977	Rotorlagerschale	200-250	(00003977, 10200000795, MU000039, MU000040)	finden Sie hier	2	Details
9	MU980815-S 90980815	Wälzlager	200-250	(MU980815S)	finden Sie hier	2	Details
10	00043831 00043831	Wellendichtring	200-250	(00043831)	finden Sie hier	1	Details
11	2403019009 00043828	Wellendichtring	200-250	(00003978, 00008510, 00043828, 2403019009)	finden Sie hier	2	Details
12	MU980807 00043744	Sicherungsring	200-250	(00043744, 2404068004, 99000000791, MU980807)	finden Sie hier	1	Details
13	MU980808 00043753	Sicherungsring	200-250	(00003975, 00043753, 2404070001, 99000000792, MU980808)	finden Sie hier	2	Details
14	MU980412 00043651	Schraube	200-250	(00043651, MU980412)	finden Sie hier	8	Details
15	MUNL0016 00043196	Scheibe	200-250	(00001249, 00043196, MU980425, MUNL0016)	finden Sie hier	8	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
