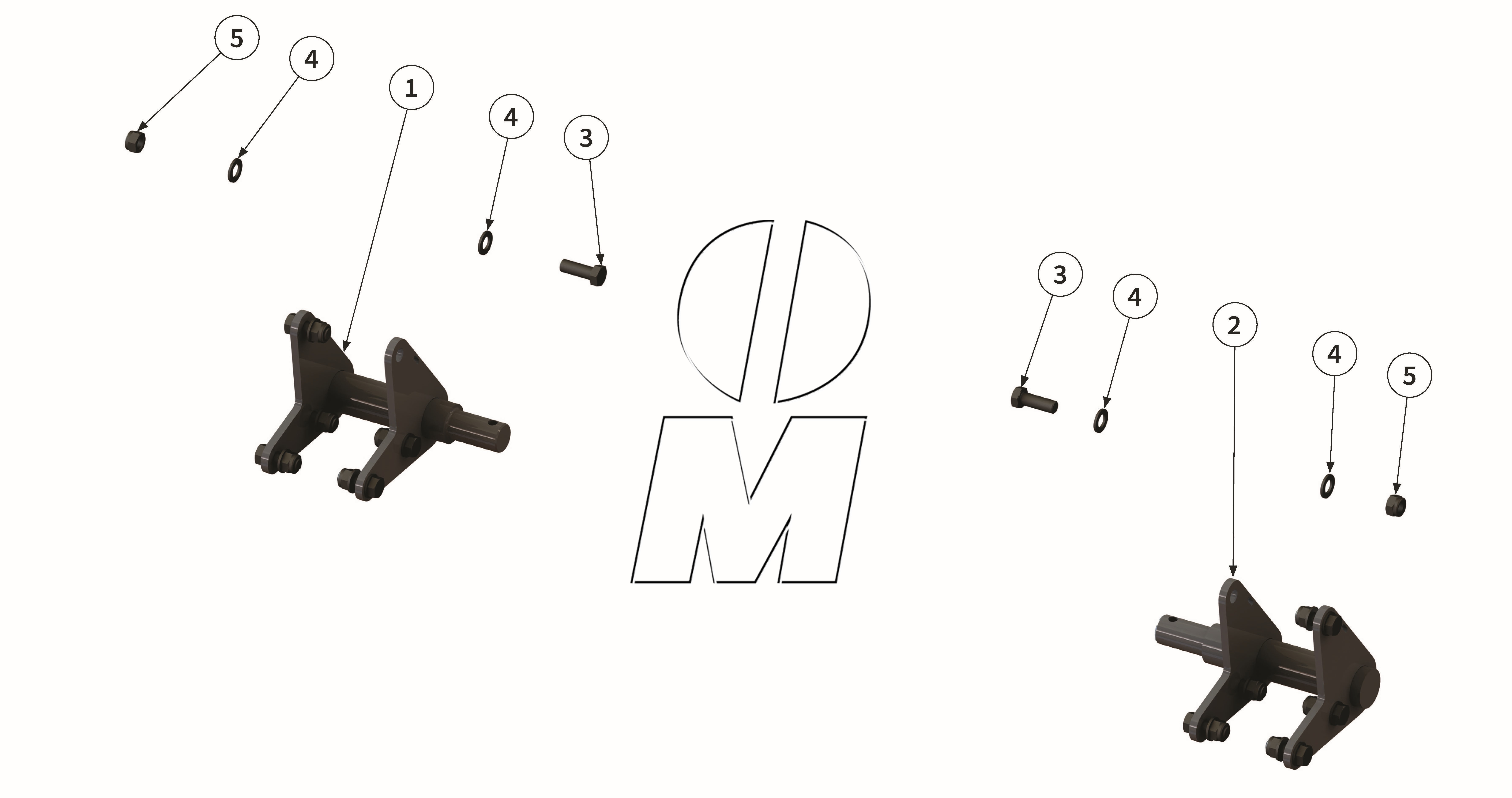

Explosionszeichnung
Zeichnung 12: Unterlenkeraufnahme Kat3 (P_LS_ET_25_WEL)
Zeichnung 12: Unterlenkeraufnahme Kat3
Modell: MU-L/S VARIO 200 - 250
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_LS_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|
| 1 |
00009253 00009253 |
Unterlenkeraufnahme links | 200-250 | (00009253, MU000367) | finden Sie hier | 1 | Details | |
| 2 |
00009255 00009255 |
Unterlenkeraufnahme rechts | 200-250 | (00009255, MU000370) | finden Sie hier | 1 | Details | |
| 3 |
MU980407 00043720 |
Schraube | 200-250 | (00002607, 00043720, 99000000615, MU980407) | finden Sie hier | 12 | Details | |
| 4 |
MU980402 00043235 |
Scheibe | 200-250 | (00043235, MU0099996, MU980402) | finden Sie hier | 24 | Details | |
| 5 |
MU980401 00043180 |
Mutter | 200-250 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 12 | Details |
