Explosionszeichnung

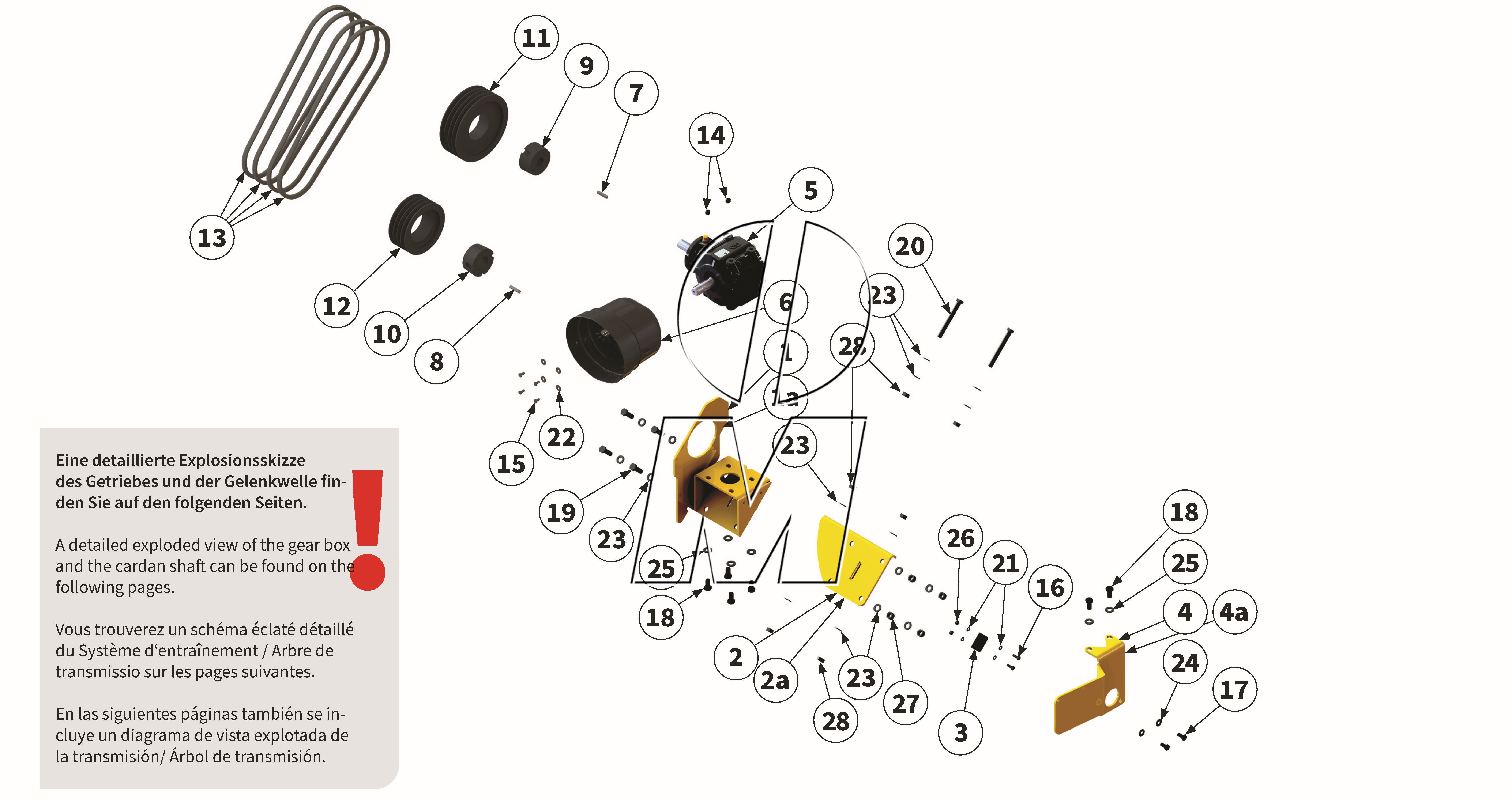

Zeichnung 05: Antrieb & Getriebe (P_LS_ET_25_WEL)
Zeichnung 05: Antrieb & Getriebe
Modell: MU-L/S VARIO 200 - 250
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_LS_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU000327 00017838 |
Getriebehalter | 200-250 | (19665,MU000327,103-00000365) | finden Sie hier | 1 | Details | ||
| 1-a |
00051900 00051900 |
Getriebehalter schwarz | 220 | (00051900) | finden Sie hier | 1 | Details | ||
| 2 |
MU000325 00017842 |
Spannflansch | 200-250 | (MU000325,29808,103-00000371 | finden Sie hier | 1 | Details | ||
| 2-a |
00051901 00051901 |
Spannflansch schwarz | 220 | (00051901) | finden Sie hier | 1 | Details | ||
| 3 |
00051009 00051009 |
Führung | 200-250 | (00051009) | finden Sie hier | 1 | Details | ||
| 4 |
MU000331 00017834 |
Schutzabdeckung | 200-250 | (00017834) | finden Sie hier | 1 | Details | ||
| 4-a |
00051902 00051902 |
Schutzabdeckung schwarz | 220 | (00051902) | finden Sie hier | 1 | Details | ||
| 5 |
MU980817-BRM 00049088 |
Getriebe | 200-250 | Antriebsdrehzahl 540U/min (1:3) | (00049088) | finden Sie hier | 1 | Details | |
| 6 |
MU980814 00044555 |
Schutztopf | 200-250 | (00001470, 00044555, 4170401CE, MU980814) | finden Sie hier | 1 | Details | ||
| 7 |
00043204 00043204 |
Passfeder | 200-250 | (00043204) | finden Sie hier | 1 | Details | ||
| 8 |
MU980818 00043215 |
Passfeder | 200-250 | (00000751, 00043215, 99000000738, MU980818) | finden Sie hier | 1 | Details | ||
| 9 |
MU980812 00044054 |
Spannbuchse | 200-250 | (00044054, 90000000633, MU980812) | finden Sie hier | 1 | Details | ||
| 10 |
MU980813 00044058 |
Spannbuchse | 200-250 | Getriebe-Eingangsdrehzahl 1000 U/min | (00003441, 00044058, MKR01353Rev01, MU980813) | finden Sie hier | 1 | Details | |
| 11 |
MU980810 00044032 |
Riemenscheibe | 200-250 | (00005733, 00044032, 2403011016, MU980810) | finden Sie hier | 1 | Details | ||
| 12 |
MU980811 00044022 |
Riemenscheibe | 200-250 | (00004625, 00018504, 00044022, MU980811) | finden Sie hier | 1 | Details | ||
| 13 |
MU980804 00043999 |
Keilriemen | 200-250 | (00043999, 15075, 2403013002, 2403013056, 2403013059, MU980804) | finden Sie hier | 4 | Details | ||
| 14 |
00035563 00035563 |
Verschlussstopfen | 200-250 | (00035563, 50686) | finden Sie hier | 2 | Details | ||
| 15 |
MU982811 00043707 |
Schraube | 200-250 | (00043707, 99000000828, MU980105, MU982811) | finden Sie hier | 4 | Details | ||
| 16 |
MU980109 00043709 |
Schraube | 200-250 | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 2 | Details | ||
| 17 |
MU980341 00043619 |
Schraube | 200-250 | (00043619, MU0099942, MU980305, MU980341) | finden Sie hier | 2 | Details | ||
| 18 |
MU980414 00043649 |
Schraube | 200-250 | (00043649, MU980414) | finden Sie hier | 6 | Details | ||
| 19 |
MU980432 00043653 |
Schraube | 200-250 | (00001270, 00043653, MU980432) | finden Sie hier | 4 | Details | ||
| 20 |
MU980060 00043642 |
Schraube | 200-250 | (00043642, MU980060) | finden Sie hier | 2 | Details | ||
| 21 |
MU0099999 00043249 |
Scheibe | 200-250 | (00043249, MU0099999, MU980102) | finden Sie hier | 4 | Details | ||
| 22 |
MU0099951 00043286 |
Scheibe | 200-250 | (00043286, MU0099951, MU980103) | finden Sie hier | 4 | Details | ||
| 23 |
MU980402 00043235 |
Scheibe | 200-250 | (00043235, MU0099996, MU980402) | finden Sie hier | 16 | Details | ||
| 24 |
MUNSKL12 00043767 |
Scheibe | 200-250 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 2 | Details | ||
| 25 |
MUNSKL16 00043769 |
Scheibe | 200-250 | (00012352, 00043769, 99000000666, MUNSKL16) | finden Sie hier | 6 | Details | ||
| 26 |
MU0099961 00043191 |
Mutter | 200-250 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 2 | Details | ||
| 27 |
MU980401 00043180 |
Mutter | 200-250 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 4 | Details | ||
| 28 |
MU980400 00043159 |
Mutter | 200-250 | (00043159, MU0099964, MU980400) | finden Sie hier | 6 | Details |
