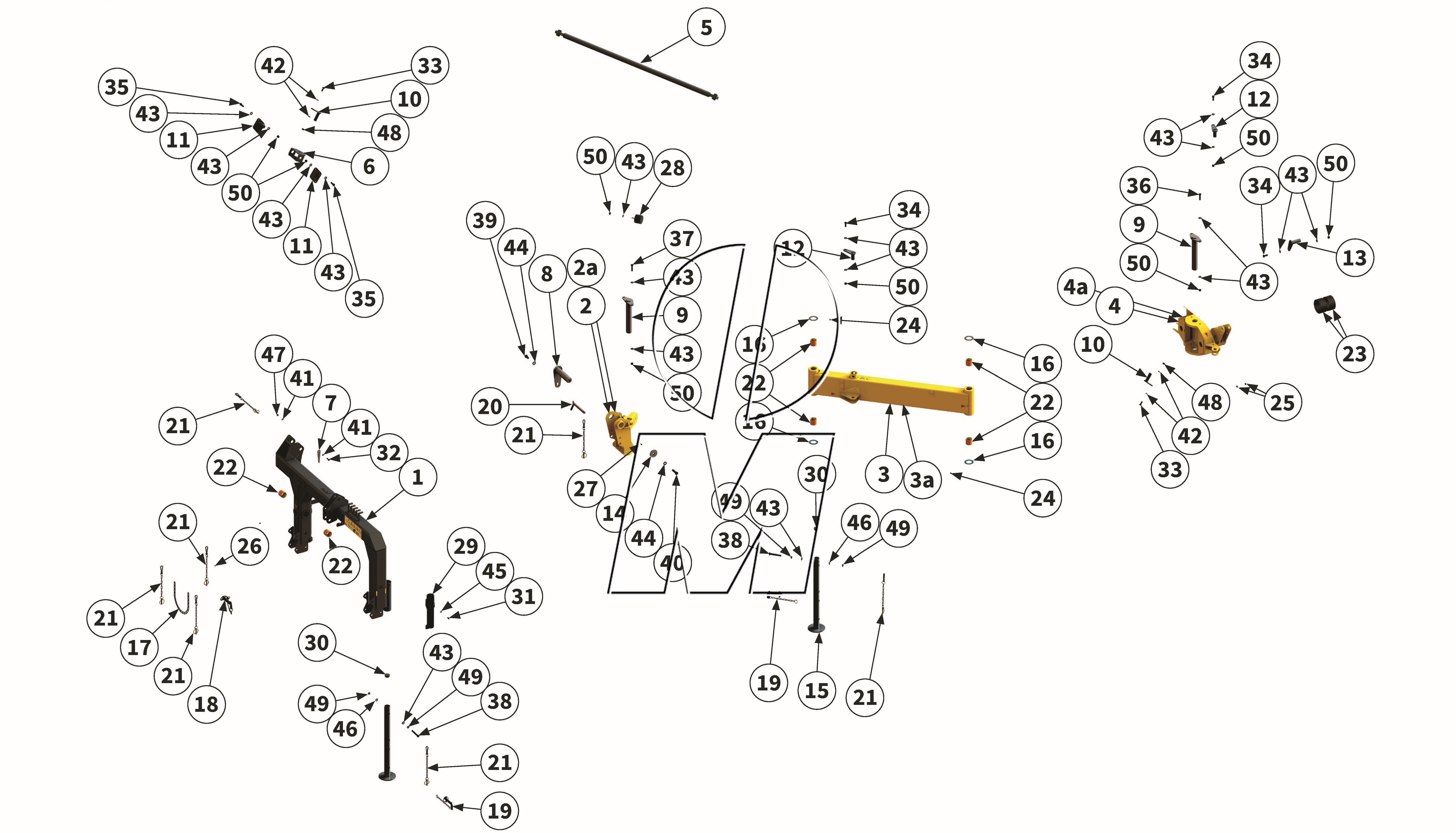

Explosionszeichnung

Zeichnung 04: Anbaubock (P_LS_ET_25_WEL)

Zurück

Zeichnung 04: Anbaubock
Modell: MU-L/S VARIO 200 - 250
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_LS_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	MU000356 00017786	Anbaubock	200-250	(00000351, MU000041, MU000356)	finden Sie hier	1	Details
2	MU000563 00017794	Anlenkbock	200-250	(00017794)	finden Sie hier	1	Details
2-a	00051890 00051890	Anlenkbock schwarz	220	(00051890)	finden Sie hier	1	Details
3	MU000088 00017825	Schwenkarm	200-250	(00012090, 00017825, 10500000334, MU000088)	finden Sie hier	1	Details
3-a	00051891 00051891	Schwenkarm schwarz	220	(00051891)	finden Sie hier	1	Details
4	MU000097 00004435	Zugbock	200-250	(00004435, MU000097)	finden Sie hier	1	Details
4-a	00051892 00051892	Zugbock schwarz	220	(00051892)	finden Sie hier	1	Details
5	MU000266 00017819	Parallellenker	200-250	(00017819)	finden Sie hier	1	Details
6	00034814 00034814	Wippe	200-250	(00034814)	finden Sie hier	1	Details
7	MU000567 00017832	Zeiger	200-250	(MU000567, 105-00000362)	finden Sie hier	1	Details
8	MU000312 00017797	Bolzen	200-250	(00017797)	finden Sie hier	1	Details
9	MU000064 00017828	Bolzen	200-250	(00017828)	finden Sie hier	2	Details
10	MU000307 00006133	Laschenbolzen	200-250	(00006133)	finden Sie hier	2	Details
11	MU000061 00049061	Laschenbolzen	200-250	(00006117,MU000061)	finden Sie hier	2	Details
12	MU000308 00006137	Laschenbolzen	200-250	(00006137, MU000308)	finden Sie hier	2	Details
13	MU000310 00006139	Laschenbolzen	200-250	(00006139, MU000310)	finden Sie hier	1	Details
14	MU000731 00048731	Scheibe	200-250	(00001064,MU000731)	finden Sie hier	1	Details
15	MU000094 00002931	Abstellstütze	200-250	(00002931, MU000094)	finden Sie hier	2	Details
16	00050942 00050942	Anlaufscheibe	200-250	(00050942)	finden Sie hier	4	Details
17	MU000619 00006088	Kette	200-250	(MU000619,00000553)	finden Sie hier	1	Details
18	MU980907 00001259	Bolzen mit Kette	200-250	(00001259, MU980907)	finden Sie hier	1	Details
19	00005545 00005545	Bolzen	200-250	(00001835, 00005545, MU0501997, MU980942)	finden Sie hier	2	Details
20	00051028 00051028	Bolzen	200-250	(00051028)	finden Sie hier	1	Details
21	MU2500106 00044560	Sicherungselement	200-250	(00044560, MU2500106)	finden Sie hier	7	Details
22	900-00001099 00017900	Gleitlagerbuchse	200-250	(00017900)	finden Sie hier	6	Details
23	MU980901 00004406	Gleitlager	200-250	(Mu980901,900-00001100)	finden Sie hier	2	Details
24	MU980700 00043301	Schmiernippel	200-250	(00043301)	finden Sie hier	3	Details
25	00043302 00043302	Schmiernippel	200-250	(00043302)	finden Sie hier	2	Details
26	00050936 00050936	Spannhülse	200-250	(00050936)	finden Sie hier	1	Details
27	00050944 00050944	Spannhülse	200-250	(00050944)	finden Sie hier	1	Details
28	00005106 00044530	Gummipuffer	200-250	(00044530,00005106,MU980904,900-00000566)	finden Sie hier	1	Details
29	00034496 00034496	Dokumentenrolle	200-250	(00034496)	finden Sie hier	1	Details
30	00050940 00050940	Verschlussstopfen	200-250	(00050940)	finden Sie hier	2	Details
31	MU982811 00043707	Schraube	200-250	(00043707, 99000000828, MU980105, MU982811)	finden Sie hier	2	Details
32	MU0099908 00043710	Schraube	200-250	(00043710, MU0099908)	finden Sie hier	1	Details
33	MU980205 00043602	Schraube	200-250	(00043602, MU0099971, MU980205)	finden Sie hier	2	Details
34	MU980311 00043621	Schraube	200-250	(00043621, MU0099931, MU980311)	finden Sie hier	3	Details
35	MU980328 00043622	Schraube	200-250	(00043622, MU980321, MU980328)	finden Sie hier	4	Details
36	00043624 00043624	Schraube	200-250	(00043624, MU980333, MU981327)	finden Sie hier	2	Details
37	MU981110 00043625	Schraube	200-250	(00043625, MU981110)	finden Sie hier	2	Details
38	MU981086 00043487	Schraube	200-250	(00043487, MU981086)	finden Sie hier	2	Details
39	MU980414 00043649	Schraube	200-250	(00043649, MU980414)	finden Sie hier	1	Details
40	00043655 00043655	Schraube	200-250	(00043655, 2404007011, MU981002)	finden Sie hier	1	Details
41	MU0099999 00043249	Scheibe	200-250	(00043249, MU0099999, MU980102)	finden Sie hier	2	Details
42	MU980202 00043232	Scheibe	200-250	(00001223, 00043232, MU980202)	finden Sie hier	4	Details
43	MU980302 00043233	Scheibe	200-250	(00043233, MU0099997, MU980302)	finden Sie hier	25	Details
44	MU980402 00043235	Scheibe	200-250	(00043235, MU0099996, MU980402)	finden Sie hier	2	Details
45	MUNSKL08 00043771	Scheibe	200-250	(00012354, 00043771, MUNSKL08)	finden Sie hier	2	Details
46	00030447 00030447	Kugelscheibe	200-250	(00030447)	finden Sie hier	2	Details
47	MU0099961 00043191	Mutter	200-250	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	1	Details
48	MU0099960 00043177	Mutter	200-250	(00043177, MU0099960)	finden Sie hier	2	Details
49	00043170 00043170	Mutter	200-250	(00043170)	finden Sie hier	4	Details
50	MU980301 00043178	Mutter	200-250	(00043178, MU0099957, MU980301)	finden Sie hier	12	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
