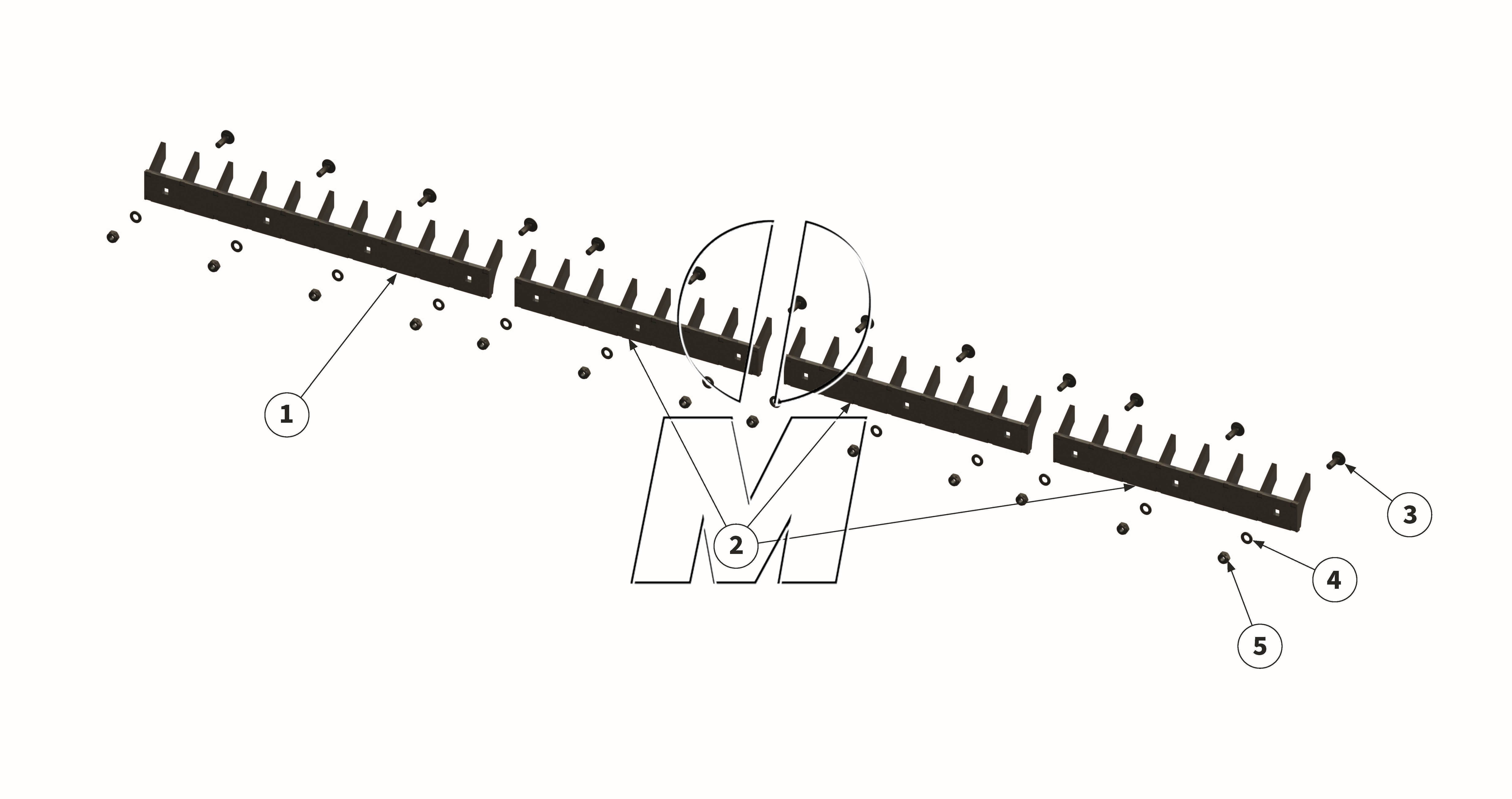

Explosionszeichnung

Zeichnung 03: Kurzhäckselleiste (P_LS_ET_25_WEL)

Zurück

Zeichnung 03: Kurzhäckselleiste
Modell: MU-L/S VARIO 200 - 250
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_LS_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1-H	00046329 00046329	Kurzhäckselleiste 615	200	Maschine mit Hammerrotor	(00046329)	finden Sie hier	3	Details
1-H	00046329 00046329	Kurzhäckselleiste 615	220	Maschine mit Hammerrotor	(00046329)	finden Sie hier	1	Details
1-S	00014291 00014291	Kurzhäckselleiste 600	200	Maschine mit Schäkelrotor	(00014291)	finden Sie hier	3	Details
1-S	00014291 00014291	Kurzhäckselleiste 600	220	Maschine mit Schäkelrotor	(00014291)	finden Sie hier	1	Details
2-H	00046328 00046328	Kurzhäckselleiste 435	220	Maschine mit Hammerrotor	(00046328)	finden Sie hier	3	Details
2-H	00046328 00046328	Kurzhäckselleiste 435	250	Maschine mit Hammerrotor	(00046328)	finden Sie hier	5	Details
2-S	00014290 00014290	Kurzhäckselleiste 400	220	Maschine mit Schäkelrotor	(00014290)	finden Sie hier	3	Details
2-S	00014290 00014290	Kurzhäckselleiste 400	250	Maschine mit Schäkelrotor	(00014290)	finden Sie hier	5	Details
3	00000904 00000904	Schraube	200		(00000904, MU980214)	finden Sie hier	12	Details
3	00000904 00000904	Schraube	220		(00000904, MU980214)	finden Sie hier	13	Details
3	00000904 00000904	Schraube	250		(00000904, MU980214)	finden Sie hier	15	Details
4	MU980202 00043232	Scheibe	200		(00001223, 00043232, MU980202)	finden Sie hier	12	Details
4	MU980202 00043232	Scheibe	220		(00001223, 00043232, MU980202)	finden Sie hier	13	Details
4	MU980202 00043232	Scheibe	250		(00001223, 00043232, MU980202)	finden Sie hier	15	Details
5	MU0099960 00043177	Mutter	200		(00043177, MU0099960)	finden Sie hier	12	Details
5	MU0099960 00043177	Mutter	220		(00043177, MU0099960)	finden Sie hier	13	Details
5	MU0099960 00043177	Mutter	250		(00043177, MU0099960)	finden Sie hier	15	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
