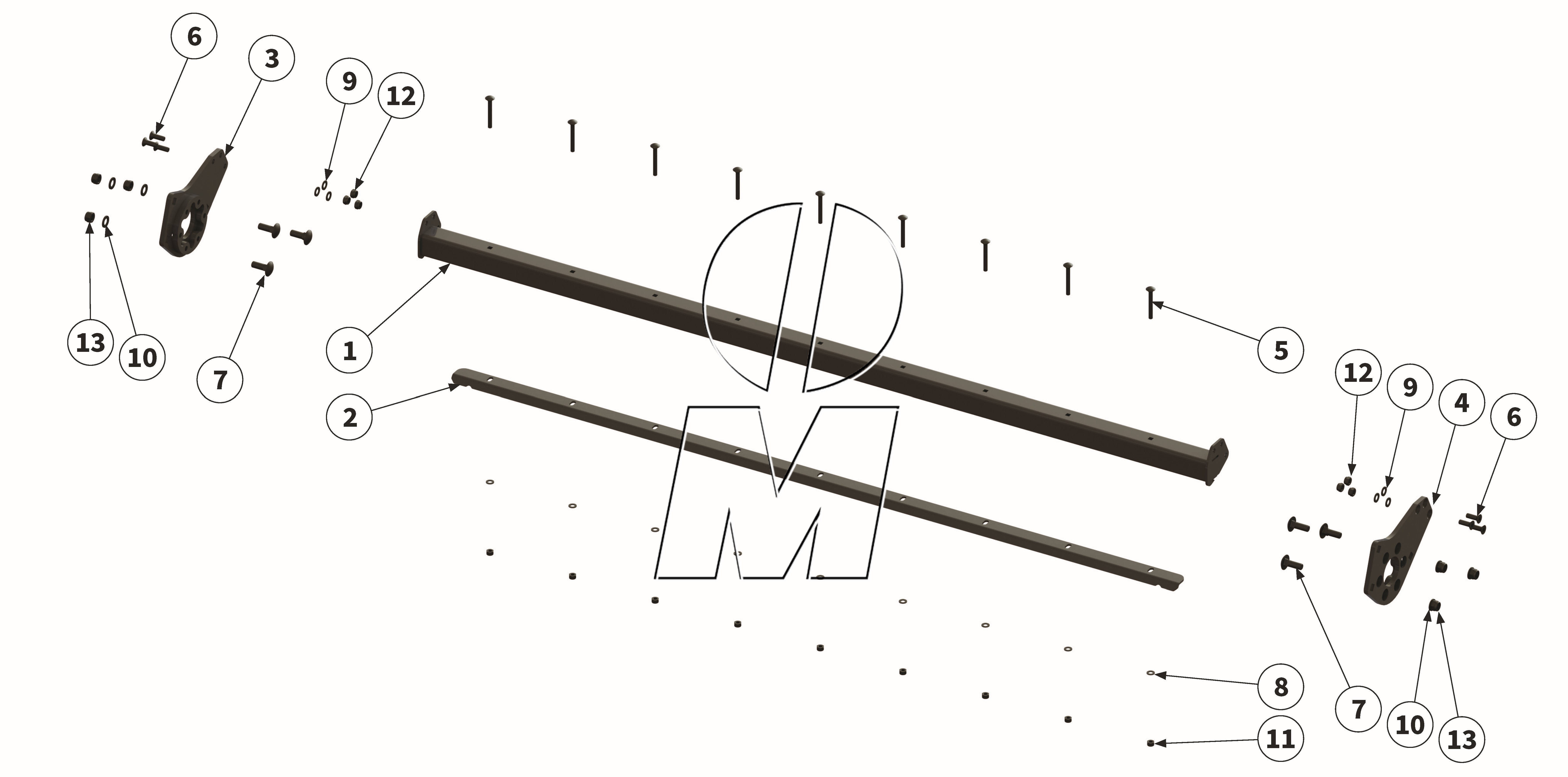

Explosionszeichnung

Zeichnung 23: Stützwalzenabstreifer (P_L_ET_25_WEL)

Zurück

Zeichnung 23: Stützwalzenabstreifer
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2025-05
Bestellcode: P_L_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00015611 00015611	Abstreiferholm	180	(00015611)	finden Sie hier	1	Details
1	00015607 00015607	Abstreiferholm	200	(00015607)	finden Sie hier	1	Details
1	00035296 00035296	Abstreiferholm	220	(00035296)	finden Sie hier	1	Details
1	00035300 00035300	Abstreiferholm	250	(00035300)	finden Sie hier	1	Details
1	00035305 00035305	Abstreiferholm	280	(00035305)	finden Sie hier	1	Details
2	00015612 00015612	Abstreiferschneide	180	(00015612)	finden Sie hier	1	Details
2	00015608 00015608	Abstreiferschneide	200	(00015608)	finden Sie hier	1	Details
2	00035298 00035298	Abstreiferschneide	220	(00035298)	finden Sie hier	1	Details
2	00035303 00035303	Abstreiferschneide	250	(00035303)	finden Sie hier	1	Details
2	00035310 00035310	Abstreiferschneide	280	(00035310)	finden Sie hier	1	Details
3	00015627 00015627	Halteplatte rechts	180-280	(00015627, 10400001041)	finden Sie hier	1	Details
4	00015625 00015625	Halteplatte links	180-280	(00015625, 10400001043)	finden Sie hier	1	Details
5	MU980243 00043329	Schraube	180	(00043329, MU980243)	finden Sie hier	7	Details
5	MU980243 00043329	Schraube	200	(00043329, MU980243)	finden Sie hier	8	Details
5	MU980243 00043329	Schraube	220	(00043329, MU980243)	finden Sie hier	9	Details
5	MU980243 00043329	Schraube	250	(00043329, MU980243)	finden Sie hier	10	Details
5	MU980243 00043329	Schraube	280	(00043329, MU980243)	finden Sie hier	11	Details
6	MU980339 00043382	Schraube	180-280	(00043382, MU980339)	finden Sie hier	6	Details
7	MU980424 00043342	Schraube	180-280	(00043342, MU980424)	finden Sie hier	6	Details
8	MU980202 00043232	Scheibe	180	(00001223, 00043232, MU980202)	finden Sie hier	7	Details
8	MU980202 00043232	Scheibe	200	(00001223, 00043232, MU980202)	finden Sie hier	8	Details
8	MU980202 00043232	Scheibe	220	(00001223, 00043232, MU980202)	finden Sie hier	9	Details
8	MU980202 00043232	Scheibe	250	(00001223, 00043232, MU980202)	finden Sie hier	10	Details
8	MU980202 00043232	Scheibe	280	(00001223, 00043232, MU980202)	finden Sie hier	11	Details
9	MU980302 00043233	Scheibe	180-280	(00043233, MU0099997, MU980302)	finden Sie hier	6	Details
10	MU980402 00043235	Scheibe	180-280	(00043235, MU0099996, MU980402)	finden Sie hier	6	Details
11	MU0099960 00043177	Mutter	180	(00043177, MU0099960)	finden Sie hier	7	Details
11	MU0099960 00043177	Mutter	200	(00043177, MU0099960)	finden Sie hier	8	Details
11	MU0099960 00043177	Mutter	220	(00043177, MU0099960)	finden Sie hier	9	Details
11	MU0099960 00043177	Mutter	250	(00043177, MU0099960)	finden Sie hier	10	Details
11	MU0099960 00043177	Mutter	280	(00043177, MU0099960)	finden Sie hier	11	Details
12	MU980301 00043178	Mutter	180-280	(00043178, MU0099957, MU980301)	finden Sie hier	6	Details
13	MU980401 00043180	Mutter	180-280	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	6	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
