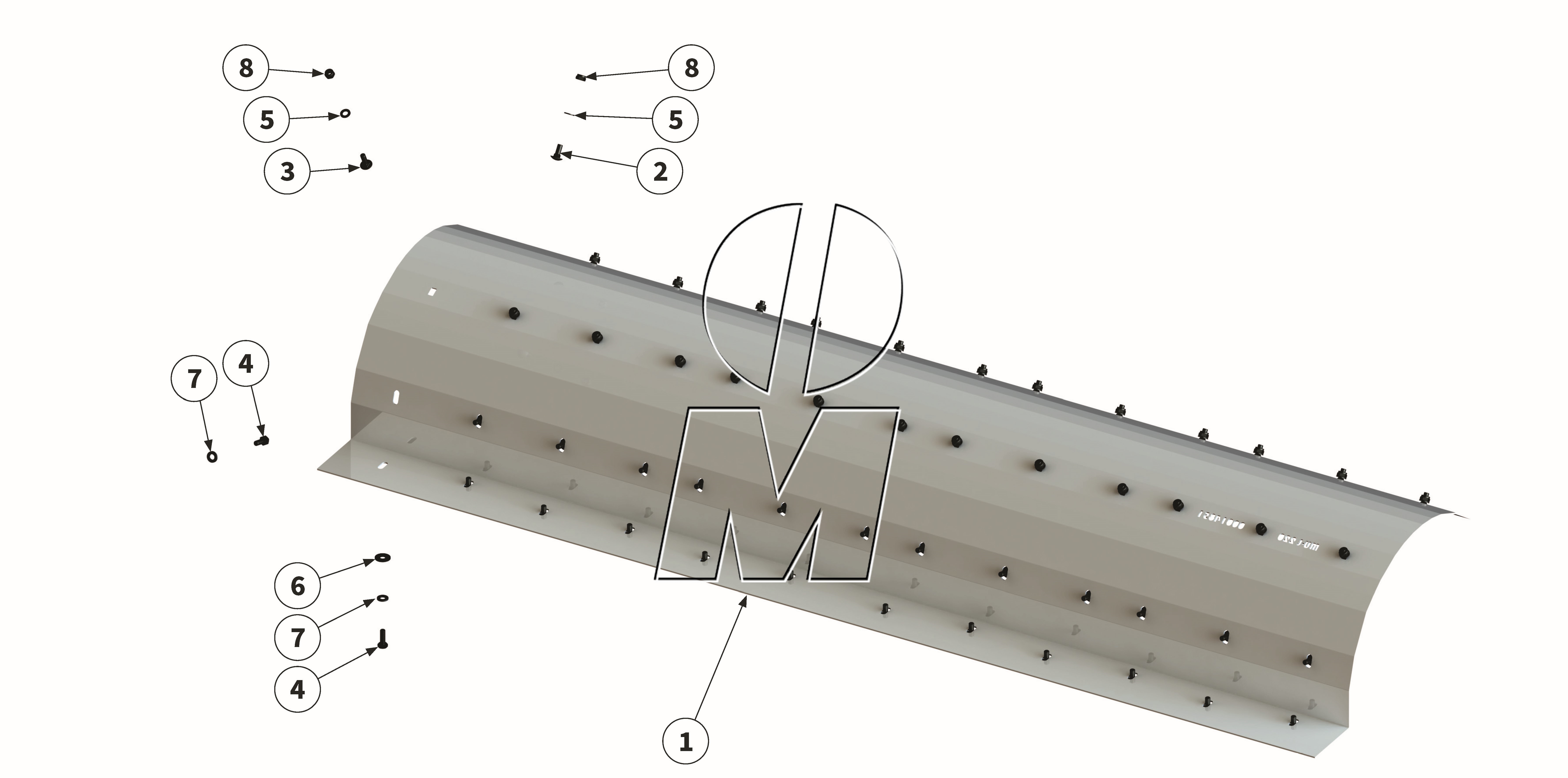

Explosionszeichnung

Zeichnung 20: Verschleisseinlage (P_L_ET_25_WEL)

Zurück

Zeichnung 20: Verschleisseinlage
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2025-05
Bestellcode: P_L_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00014867 00014867	Verschleißeinlage	180	(00014867)	finden Sie hier	1	Details
1	00014846 00014846	Verschleißeinlage	200	(00014846)	finden Sie hier	1	Details
1	00014851 00014851	Verschleißeinlage	220	(00014851)	finden Sie hier	1	Details
1	00014856 00014856	Verschleißeinlage	250	(00014856)	finden Sie hier	1	Details
1	00014861 00014861	Verschleißeinlage	280	(00014861)	finden Sie hier	1	Details
2	00000903 00000903	Schraube	180	(00000903, MU980211)	finden Sie hier	11	Details
2	00000903 00000903	Schraube	200	(00000903, MU980211)	finden Sie hier	12	Details
2	00000903 00000903	Schraube	220	(00000903, MU980211)	finden Sie hier	13	Details
2	00000903 00000903	Schraube	250	(00000903, MU980211)	finden Sie hier	15	Details
2	00000903 00000903	Schraube	280	(00000903, MU980211)	finden Sie hier	16	Details
3	00000904 00000904	Schraube	180	(00000904, MU980214)	finden Sie hier	11	Details
3	00000904 00000904	Schraube	200	(00000904, MU980214)	finden Sie hier	12	Details
3	00000904 00000904	Schraube	220	(00000904, MU980214)	finden Sie hier	13	Details
3	00000904 00000904	Schraube	250	(00000904, MU980214)	finden Sie hier	15	Details
3	00000904 00000904	Schraube	280	(00000904, MU980214)	finden Sie hier	16	Details
4	MU980205 00043602	Schraube	180	(00043602, MU0099971, MU980205)	finden Sie hier	21	Details
4	MU980205 00043602	Schraube	200	(00043602, MU0099971, MU980205)	finden Sie hier	24	Details
4	MU980205 00043602	Schraube	220	(00043602, MU0099971, MU980205)	finden Sie hier	25	Details
4	MU980205 00043602	Schraube	250	(00043602, MU0099971, MU980205)	finden Sie hier	29	Details
4	MU980205 00043602	Schraube	280	(00043602, MU0099971, MU980205)	finden Sie hier	32	Details
5	MU980202 00043232	Scheibe	180	(00001223, 00043232, MU980202)	finden Sie hier	22	Details
5	MU980202 00043232	Scheibe	200	(00001223, 00043232, MU980202)	finden Sie hier	24	Details
5	MU980202 00043232	Scheibe	220	(00001223, 00043232, MU980202)	finden Sie hier	26	Details
5	MU980202 00043232	Scheibe	250	(00001223, 00043232, MU980202)	finden Sie hier	30	Details
5	MU980202 00043232	Scheibe	280	(00001223, 00043232, MU980202)	finden Sie hier	32	Details
6	MU0099950 00043281	Scheibe	180	(00043281, MU0099950)	finden Sie hier	10	Details
6	MU0099950 00043281	Scheibe	200+220	(00043281, MU0099950)	finden Sie hier	12	Details
6	MU0099950 00043281	Scheibe	250	(00043281, MU0099950)	finden Sie hier	14	Details
6	MU0099950 00043281	Scheibe	280	(00043281, MU0099950)	finden Sie hier	16	Details
7	MUNSKL10 00043766	Scheibe	180	(00012350, 00043766, MUNSKL10)	finden Sie hier	21	Details
7	MUNSKL10 00043766	Scheibe	200	(00012350, 00043766, MUNSKL10)	finden Sie hier	24	Details
7	MUNSKL10 00043766	Scheibe	220	(00012350, 00043766, MUNSKL10)	finden Sie hier	25	Details
7	MUNSKL10 00043766	Scheibe	250	(00012350, 00043766, MUNSKL10)	finden Sie hier	29	Details
7	MUNSKL10 00043766	Scheibe	280	(00012350, 00043766, MUNSKL10)	finden Sie hier	32	Details
8	MU0099960 00043177	Mutter	180	(00043177, MU0099960)	finden Sie hier	22	Details
8	MU0099960 00043177	Mutter	200	(00043177, MU0099960)	finden Sie hier	24	Details
8	MU0099960 00043177	Mutter	220	(00043177, MU0099960)	finden Sie hier	26	Details
8	MU0099960 00043177	Mutter	250	(00043177, MU0099960)	finden Sie hier	30	Details
8	MU0099960 00043177	Mutter	280	(00043177, MU0099960)	finden Sie hier	32	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
