Explosionszeichnung

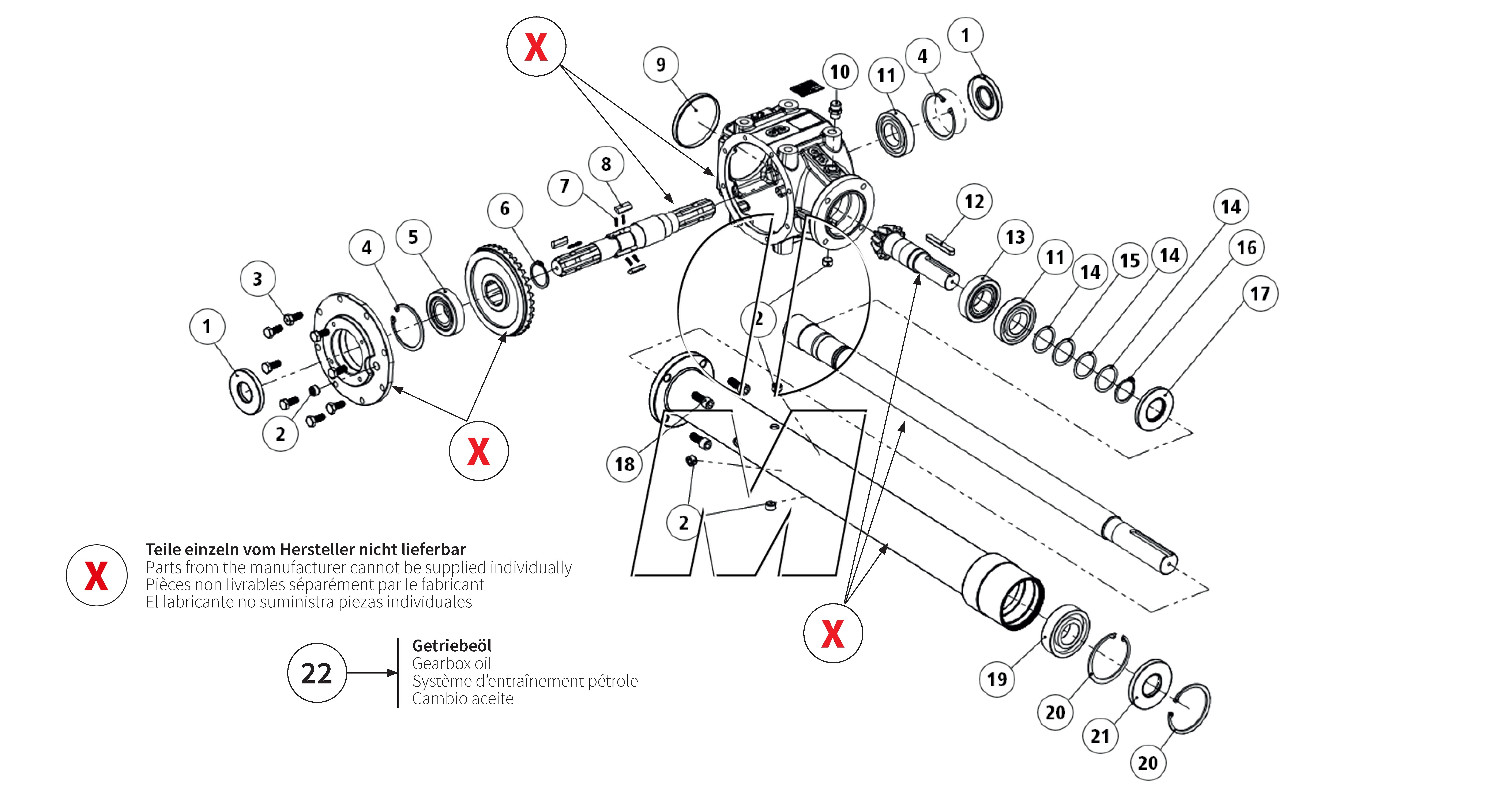

Zeichnung 11: Getriebe (P_L_ET_25_WEL)

Zurück

Zeichnung 11: Getriebe
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2025-05
Bestellcode: P_L_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	MU623007 00043804	Wellendichtring	180-280		(00002000, 00043804, MU623007, SI035x080x10)	finden Sie hier	2	Details
2	MU623017 90623017	Verschlußschraube	180-280		(MU310018, MU623017, MUR20210)	finden Sie hier	5	Details
3	MU980208 00043601	Schraube	180-280		(00043601, MU0099974, MU623016, MU980208)	finden Sie hier	8	Details
4	MU981896 00043763	Sicherungsring	180-280		(00001845, 00043763, 6030371, MU981896)	finden Sie hier	2	Details
5	MU623011 90623011	Lager	180-280		(MU623011)	finden Sie hier	1	Details
6	MU623013 00043738	Sicherungsring	180-280		(00043738, MU623013)	finden Sie hier	1	Details
7	MU623021-BRM 90623021	Druckfeder	180-280		(MU623021, MU623021BRM)	finden Sie hier	6	Details
8	MU623008-BRM 90623008	Sperrklinke Freilauf	180-280		(MU623008, MU623008BRM)	finden Sie hier	3	Details
9	MU623003 90623003	Verschlußdeckel	180-280		(2403045255, MU623003)	finden Sie hier	1	Details
10	MU623018 00043837	Entlüftungs schraube	180-280		(00001981, 00043837, 2403005337, 2403046005, MU623018)	finden Sie hier	1	Details
11	MU623010 90623010	Lager	180-280		(MU623010)	finden Sie hier	2	Details
12	MUTR8027 00043208	Passfeder	180-280		(00043208, MUTR8027)	finden Sie hier	1	Details
13	MU623012 90623012	Lager	180-280		(2403030016, 6010584, MU623012)	finden Sie hier	1	Details
14	6207-2RSC3 40025357	Distanzscheibe	180-280		(6207 2RS C3)	finden Sie hier	3	Details
15	MU623026 90623026	Distanzscheibe	180-280		(6022481, MU623026)	finden Sie hier	1	Details
16	MU490009 00043734	Sicherungsring	180-280		(00043734, MU490009, MU7T1010, MU981103)	finden Sie hier	2	Details
17	2403017010 00043808	Wellendichtring	180-280		(00043808, 2403017010, 2403058003)	finden Sie hier	1	Details
18	MU980315 00043427	Schraube	180-280		(00043427, MU490021, MU980315)	finden Sie hier	4	Details
19	MU490018 90490018	Lager	180-280		(MU490018)	finden Sie hier	1	Details
20	MU980870 00043736	Sicherungsring	180-280		(00043736, 2403045274, MU623015, MU980870)	finden Sie hier	1	Details
21	MU490019 00043809	Wellendichtring	180-280		(00043809, 2403017039, MU490019)	finden Sie hier	1	Details
22	MUSAE70W90VS 40008825	Getriebeöl	180-280	Bedarfsmenge	(MUSAE70W90VS)	finden Sie hier	3	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
