Explosionszeichnung

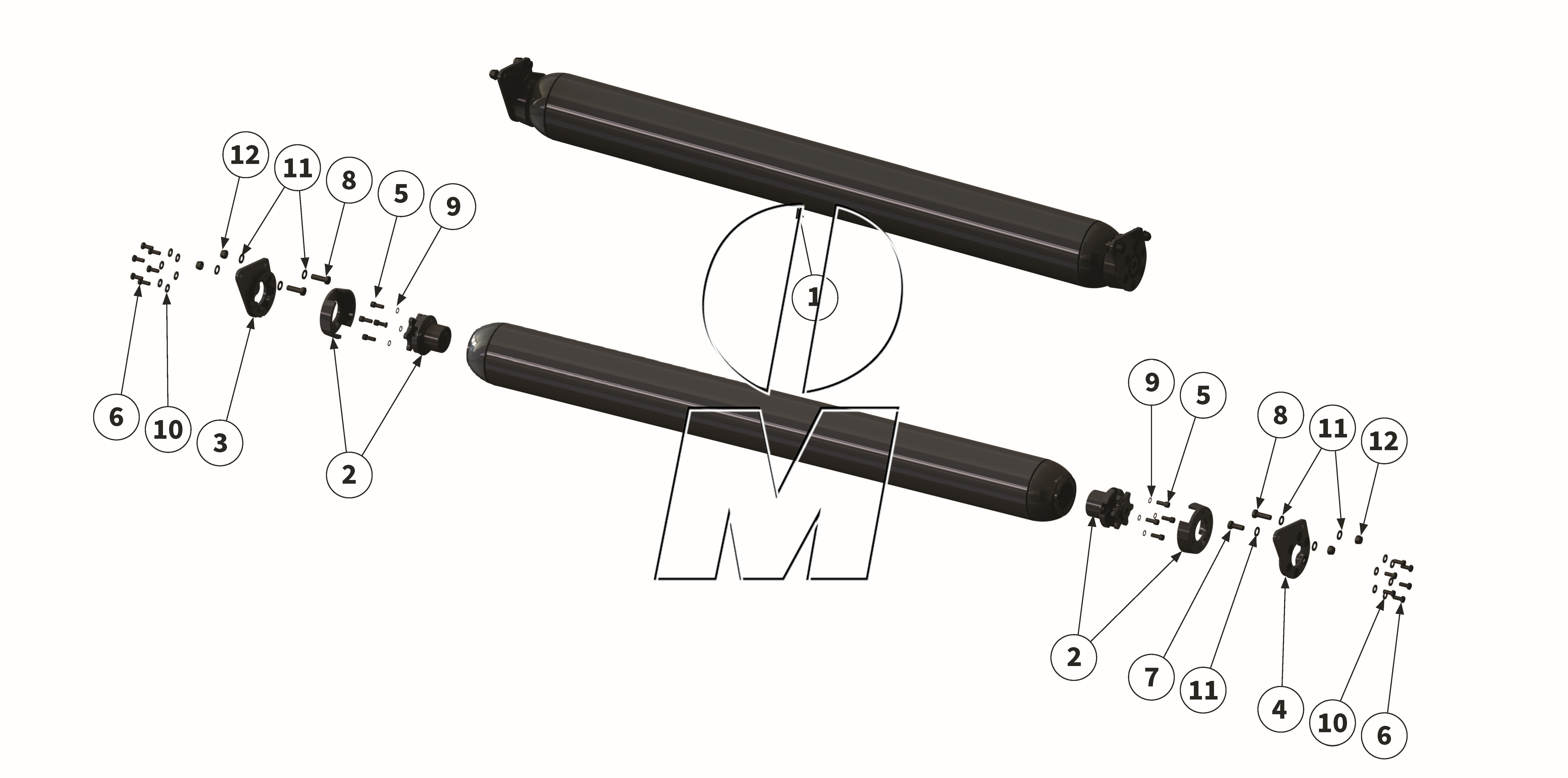

Zeichnung 10: Stützwalze (P_L_ET_25_WEL)

Zurück

Zeichnung 10: Stützwalze
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2025-05
Bestellcode: P_L_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00005243 00005243	Stützwalze kpl	180	(00005242, 00005243)	finden Sie hier	1	Details
1	00005246 00005246	Stützwalze kpl	200	(00005245, 00005246)	finden Sie hier	1	Details
1	00005249 00005249	Stützwalze kpl	220	(00005248, 00005249, 10400000837)	finden Sie hier	1	Details
1	00005252 00005252	Stützwalze kpl	250	(00005251, 00005252, 10400000844)	finden Sie hier	1	Details
1	00005255 00005255	Stützwalze kpl	280	(00005254, 00005255)	finden Sie hier	1	Details
2	202932 00032083	Stützwalzenlagerung	180-280	(00004037, 00032083, 202932, 32083, MUMG0019)	finden Sie hier	2	Details
3	00004137 00004137	Halter rechts	180-280	(00004137)	finden Sie hier	1	Details
4	00004138 00004138	Halter links	180-280	(00004138)	finden Sie hier	1	Details
5	MU980315 00043427	Schraube	180-280	(00043427, MU490021, MU980315)	finden Sie hier	8	Details
6	MU980307 00043620	Schraube	180-280	(00043620, MU0099968, MU980307, MU980324)	finden Sie hier	12	Details
7	MU980412 00043651	Schraube	180-280	(00043651, MU980412)	finden Sie hier	1	Details
8	MU980432 00043653	Schraube	180-280	(00001270, 00043653, MU980432)	finden Sie hier	3	Details
9	MUNSKZ12 00043773	Scheibe	180-280	(00043773, 0906602051293, MUNSKZ12)	finden Sie hier	8	Details
10	MUNSKL12 00043767	Scheibe	180-280	(00012351, 00043767, MUNSKL12)	finden Sie hier	12	Details
11	MU980402 00043235	Scheibe	180-280	(00043235, MU0099996, MU980402)	finden Sie hier	7	Details
12	MU980401 00043180	Mutter	180-280	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	4	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
