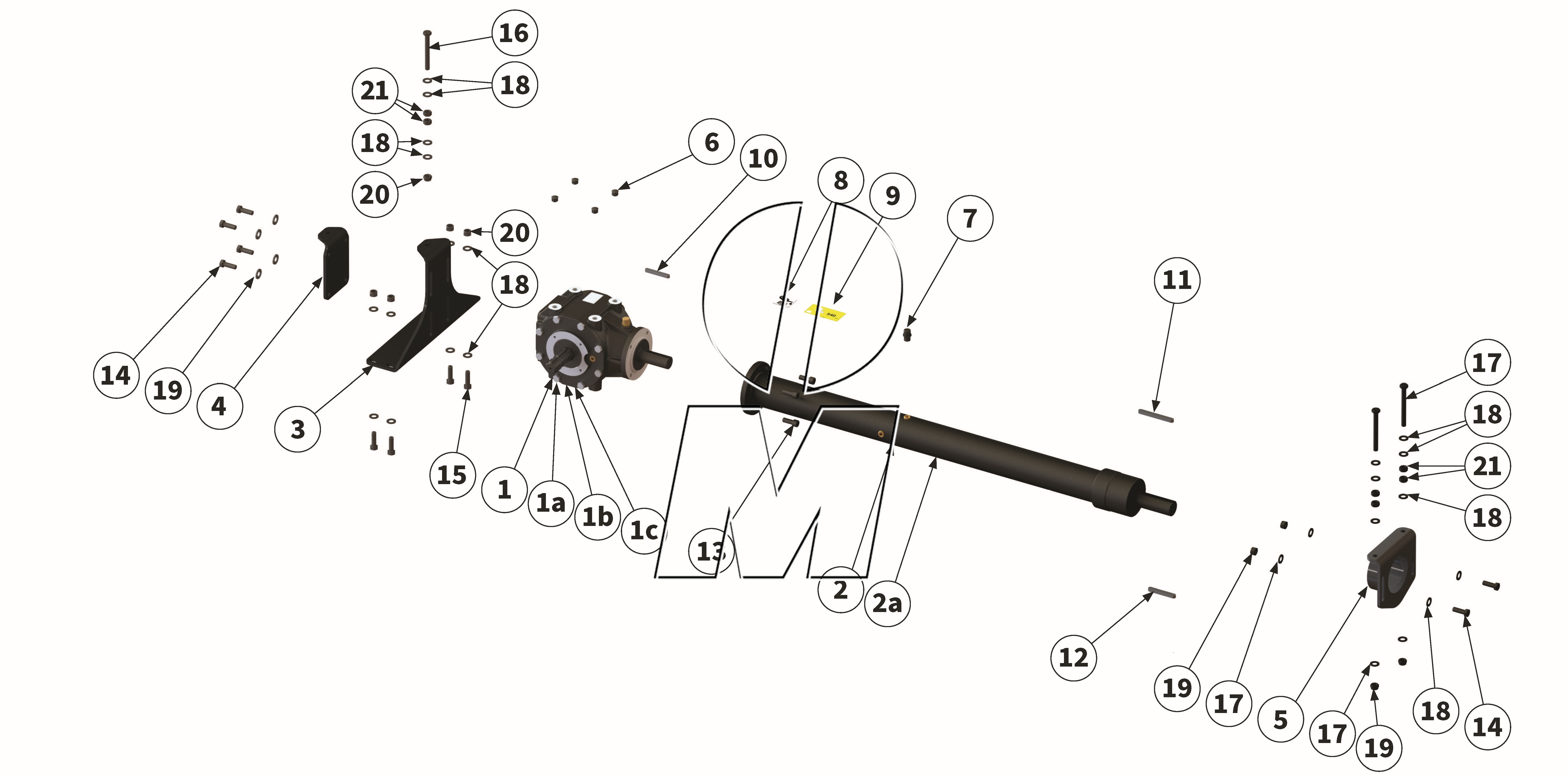

Explosionszeichnung
Zeichnung 07: Antrieb & Getriebe (P_L_ET_25_WEL)
Zeichnung 07: Antrieb & Getriebe
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2025-05
Bestellcode: P_L_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU980852-BRM 00043954 |
Getriebe | 180-250 | Antriebsdrehzahl 540 U/min (1:3) | (00043954, MU980852BRM) | finden Sie hier | 1 | Details | |
| 1-a |
MU981852-BRM 00043953 |
Getriebe | 280 | Antriebsdrehzahl 1000 U/min (1:1,6) | (00043953, BRM00463, MU981852BRM) | finden Sie hier | 1 | Details | |
| 1-b |
00044994 00044994 |
Getriebe mit doppeltem Freilauf | 180-250 | Antriebsdrehzahl 540 U/min (1:3) | (00044994) | finden Sie hier | 1 | Details | |
| 1-c |
00044979 00044979 |
Getriebe mit doppeltem Freilauf | 280 | Antriebsdrehzahl 1000 U/min (1:1,6) | (00044979) | finden Sie hier | 1 | Details | |
| 2 |
MU980850-BRM 00043978 |
Verlängerungswelle 780 | 180+200 | (00043978, MU980850BRM) | finden Sie hier | 1 | Details | ||
| 2 |
MU980849-BRM 00043975 |
Verlängerungswelle 1060 | 220-280 | (00043975, MU980849BRM) | finden Sie hier | 1 | Details | ||
| 2-a |
MU980851-BRM 00043979 |
Verlängerungswelle 950 | 180+200 | Anbauposition des Getriebes - mittig | (00043979, 700031005, MU980851BRM) | finden Sie hier | 1 | Details | |
| 2-a |
MU980861-BRM 00043976 |
Verlängerungswelle | 250 | Anbauposition des Getriebes - mittig | (00043976, MU980861BRM) | finden Sie hier | 1 | Details | |
| 2-a |
MU980862-BRM 00043977 |
Verlängerungswelle | 280 | Anbauposition des Getriebes - mittig | (00043977, 700031007, MU980862BRM) | finden Sie hier | 1 | Details | |
| 3 |
MUH00047 00006622 |
Getriebehalter | 180-280 | (00006622, MUH00047) | finden Sie hier | 1 | Details | ||
| 4 |
00000922 00000922 |
Blech | 180-280 | (00000922, MUH00048) | finden Sie hier | 1 | Details | ||
| 5 |
MU000475 00003597 |
Spannflansch | 180-280 | (00003597, MU000475, MUH00126) | finden Sie hier | 1 | Details | ||
| 6 |
00035563 00035563 |
Verschlussstopfen | 180-280 | (00035563, 50686) | finden Sie hier | 4 | Details | ||
| 7 |
MU623018 00043837 |
Entlüftungs schraube | 180-280 | (00001981, 00043837, 2403005337, 2403046005, MU623018) | finden Sie hier | 1 | Details | ||
| 8 |
00044088 00044088 |
Aufkleber | 180-280 | (00044088) | finden Sie hier | 1 | Details | ||
| 9 |
00043889 00043889 |
Aufkleber 540 | 180-280 | (00043889) | finden Sie hier | 1 | Details | ||
| 10 |
MUTR8027 00043208 |
Passfeder | 180-280 | (00043208, MUTR8027) | finden Sie hier | 1 | Details | ||
| 11 |
MU980823 00043209 |
Passfeder | 180-280 | (00043209, 16290, 4200084, 911121078, MU980823) | finden Sie hier | 1 | Details | ||
| 12 |
MU980818 00043215 |
Passfeder | 180-280 | (00000751, 00043215, 99000000738, MU980818) | finden Sie hier | 1 | Details | ||
| 13 |
MU980315 00043427 |
Schraube | 180-280 | (00043427, MU490021, MU980315) | finden Sie hier | 4 | Details | ||
| 14 |
MU980311 00043621 |
Schraube | 180-280 | (00043621, MU0099931, MU980311) | finden Sie hier | 6 | Details | ||
| 15 |
MU980328 00043622 |
Schraube | 180-280 | (00043622, MU980321, MU980328) | finden Sie hier | 4 | Details | ||
| 16 |
MU0099933 00043613 |
Schraube | 180-280 | (00043613, MU0099933, MU980312) | finden Sie hier | 1 | Details | ||
| 17 |
MU980313 00043614 |
Schraube | 180-280 | (00043614, MU980313) | finden Sie hier | 2 | Details | ||
| 18 |
MU980302 00043233 |
Scheibe | 180-280 | (00043233, MU0099997, MU980302) | finden Sie hier | 24 | Details | ||
| 19 |
MUNSKL12 00043767 |
Scheibe | 180-280 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 4 | Details | ||
| 20 |
MU980301 00043178 |
Mutter | 180-280 | (00043178, MU0099957, MU980301) | finden Sie hier | 9 | Details | ||
| 21 |
MU980300 00043158 |
Mutter | 180-280 | (00043158, MU0099932, MU980300) | finden Sie hier | 6 | Details |
