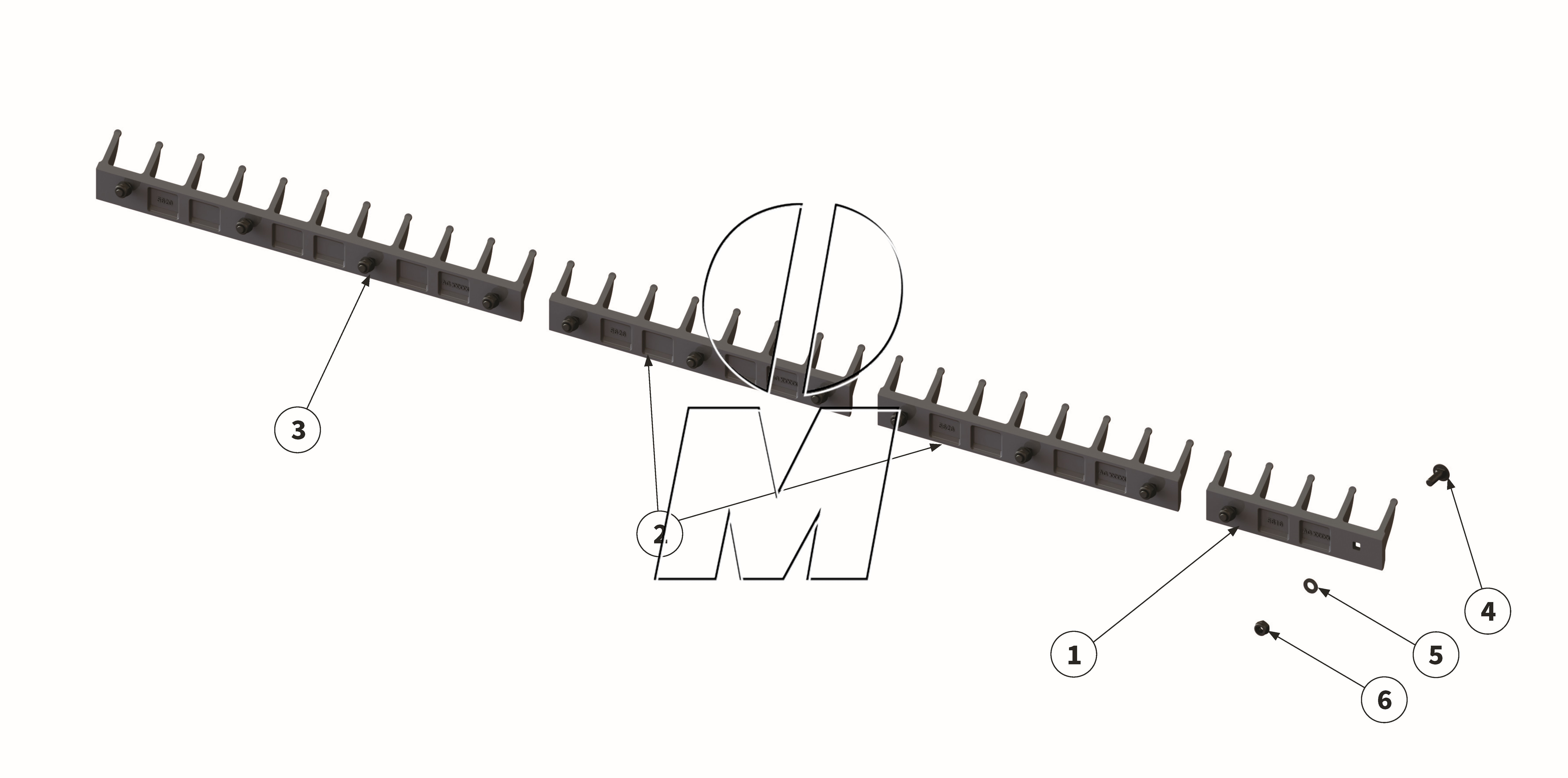

Explosionszeichnung

Zeichnung 05: Kurzhäckselleiste (P_L_ET_25_WEL)

Zurück

Zeichnung 05: Kurzhäckselleiste
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2025-05
Bestellcode: P_L_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1-H	00046327 00046327	Kurzhäckselleiste 255	180	Maschine mit Hammerrotor	(00046327)	finden Sie hier	1	Details
1-S	00014289 00014289	Kurzhäckselleiste 250	180	Maschine mit Schäkelrotor	(00014289)	finden Sie hier	1	Details
2-H	00046328 00046328	Kurzhäckselleiste 435	180+220	Maschine mit Hammerrotor	(00046328)	finden Sie hier	3	Details
2-H	00046328 00046328	Kurzhäckselleiste 435	250	Maschine mit Hammerrotor	(00046328)	finden Sie hier	5	Details
2-S	00014290 00014290	Kurzhäckselleiste 400	180+220	Maschine mit Schäkelrotor	(00014290)	finden Sie hier	3	Details
2-S	00014290 00014290	Kurzhäckselleiste 400	250	Maschine mit Schäkelrotor	(00014290)	finden Sie hier	5	Details
3-H	00046329 00046329	Kurzhäckselleiste 615	200	Maschine mit Hammerrotor	(00046329)	finden Sie hier	3	Details
3-H	00046329 00046329	Kurzhäckselleiste 615	220	Maschine mit Hammerrotor	(00046329)	finden Sie hier	1	Details
3-H	00046329 00046329	Kurzhäckselleiste 615	280	Maschine mit Hammerrotor	(00046329)	finden Sie hier	4	Details
3-S	00014291 00014291	Kurzhäckselleiste 600	200	Maschine mit Schäkelrotor	(00014291)	finden Sie hier	3	Details
3-S	00014291 00014291	Kurzhäckselleiste 600	220	Maschine mit Schäkelrotor	(00014291)	finden Sie hier	1	Details
3-S	00014291 00014291	Kurzhäckselleiste 600	280	Maschine mit Schäkelrotor	(00014291)	finden Sie hier	4	Details
4	00000904 00000904	Schraube	180		(00000904, MU980214)	finden Sie hier	11	Details
4	00000904 00000904	Schraube	200		(00000904, MU980214)	finden Sie hier	12	Details
4	00000904 00000904	Schraube	220		(00000904, MU980214)	finden Sie hier	13	Details
4	00000904 00000904	Schraube	250		(00000904, MU980214)	finden Sie hier	15	Details
4	00000904 00000904	Schraube	280		(00000904, MU980214)	finden Sie hier	16	Details
5	MU980202 00043232	Scheibe	180		(00001223, 00043232, MU980202)	finden Sie hier	11	Details
5	MU980202 00043232	Scheibe	200		(00001223, 00043232, MU980202)	finden Sie hier	12	Details
5	MU980202 00043232	Scheibe	220		(00001223, 00043232, MU980202)	finden Sie hier	13	Details
5	MU980202 00043232	Scheibe	250		(00001223, 00043232, MU980202)	finden Sie hier	15	Details
5	MU980202 00043232	Scheibe	280		(00001223, 00043232, MU980202)	finden Sie hier	16	Details
6	MU0099960 00043177	Mutter	180		(00043177, MU0099960)	finden Sie hier	11	Details
6	MU0099960 00043177	Mutter	200		(00043177, MU0099960)	finden Sie hier	12	Details
6	MU0099960 00043177	Mutter	220		(00043177, MU0099960)	finden Sie hier	13	Details
6	MU0099960 00043177	Mutter	250		(00043177, MU0099960)	finden Sie hier	15	Details
6	MU0099960 00043177	Mutter	280		(00043177, MU0099960)	finden Sie hier	16	Details
