Explosionszeichnung

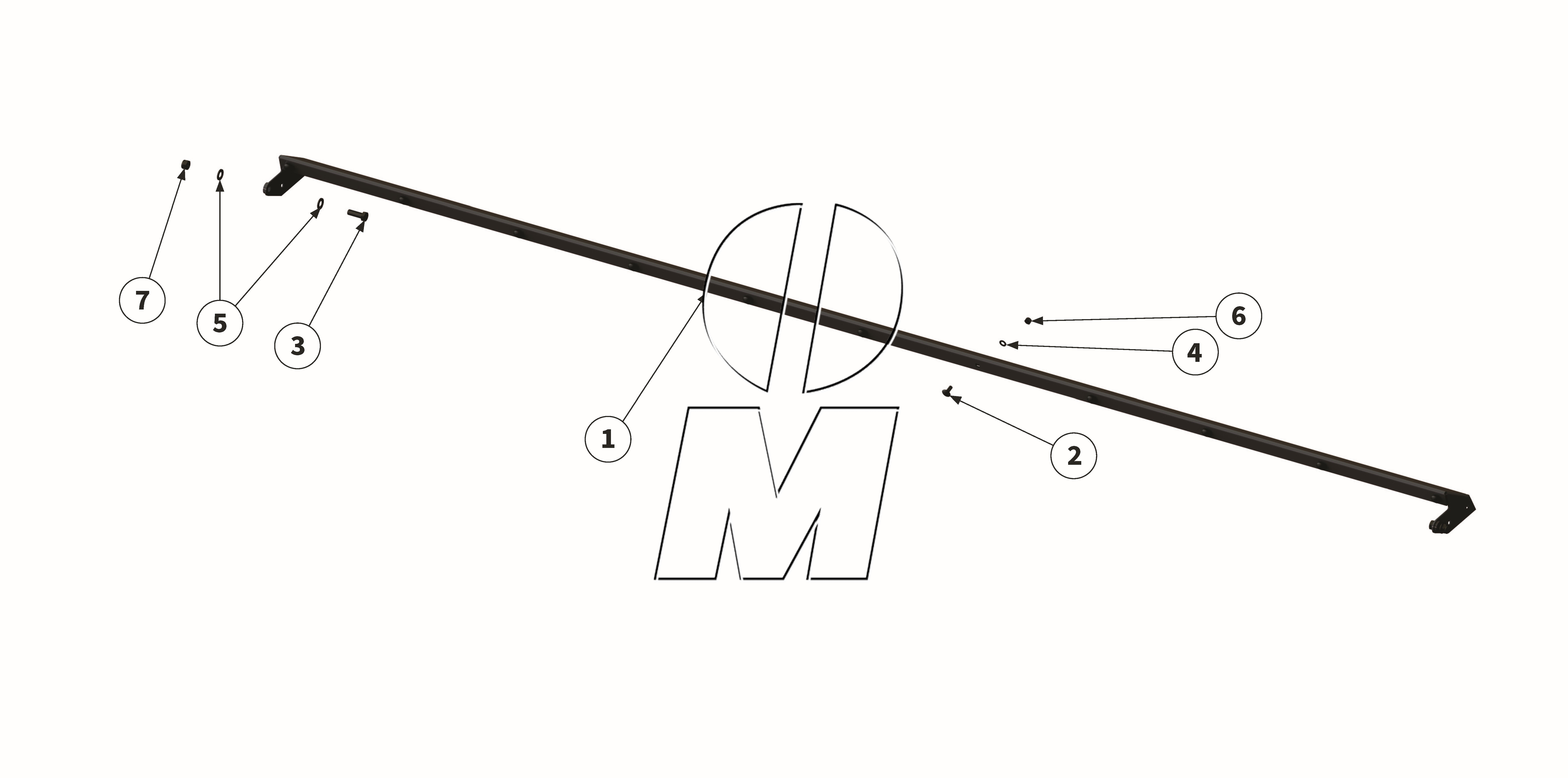

Zeichnung 03: Schutzabdeckung (P_L_ET_25_WEL)

Zurück

Zeichnung 03: Schutzabdeckung
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2025-05
Bestellcode: P_L_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00018788 00018788	Staubschutzabdeckung	180	(00018788)	finden Sie hier	1	Details
1	00017583 00017583	Staubschutzabdeckung	200	(00017583)	finden Sie hier	1	Details
1	00018098 00018098	Staubschutzabdeckung	220	(00018098)	finden Sie hier	1	Details
1	00048810 00048810	Schutzabdeckung	250	(00048810)	finden Sie hier	1	Details
1	00048852 00048852	Schutzabdeckung	280	(00048852)	finden Sie hier	1	Details
2	MU980107 00043354	Schraube	180	(00043354, MU0099989, MU980107)	finden Sie hier	7	Details
2	MU980107 00043354	Schraube	200	(00043354, MU0099989, MU980107)	finden Sie hier	8	Details
2	MU980107 00043354	Schraube	220	(00043354, MU0099989, MU980107)	finden Sie hier	9	Details
2	MU980107 00043354	Schraube	250	(00043354, MU0099989, MU980107)	finden Sie hier	10	Details
2	MU980107 00043354	Schraube	280	(00043354, MU0099989, MU980107)	finden Sie hier	12	Details
3	MU980311 00043621	Schraube	180-280	(00043621, MU0099931, MU980311)	finden Sie hier	2	Details
4	MU0099999 00043249	Scheibe	180	(00043249, MU0099999, MU980102)	finden Sie hier	7	Details
4	MU0099999 00043249	Scheibe	200	(00043249, MU0099999, MU980102)	finden Sie hier	8	Details
4	MU0099999 00043249	Scheibe	220	(00043249, MU0099999, MU980102)	finden Sie hier	9	Details
4	MU0099999 00043249	Scheibe	250	(00043249, MU0099999, MU980102)	finden Sie hier	10	Details
4	MU0099999 00043249	Scheibe	280	(00043249, MU0099999, MU980102)	finden Sie hier	12	Details
5	MU980302 00043233	Scheibe	180-280	(00043233, MU0099997, MU980302)	finden Sie hier	2	Details
6	MU0099961 00043191	Mutter	180	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	7	Details
6	MU0099961 00043191	Mutter	200	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	8	Details
6	MU0099961 00043191	Mutter	220	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	9	Details
6	MU0099961 00043191	Mutter	250	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	10	Details
6	MU0099961 00043191	Mutter	280	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	12	Details
7	MU980301 00043178	Mutter	180-280	(00043178, MU0099957, MU980301)	finden Sie hier	2	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
