Explosionszeichnung

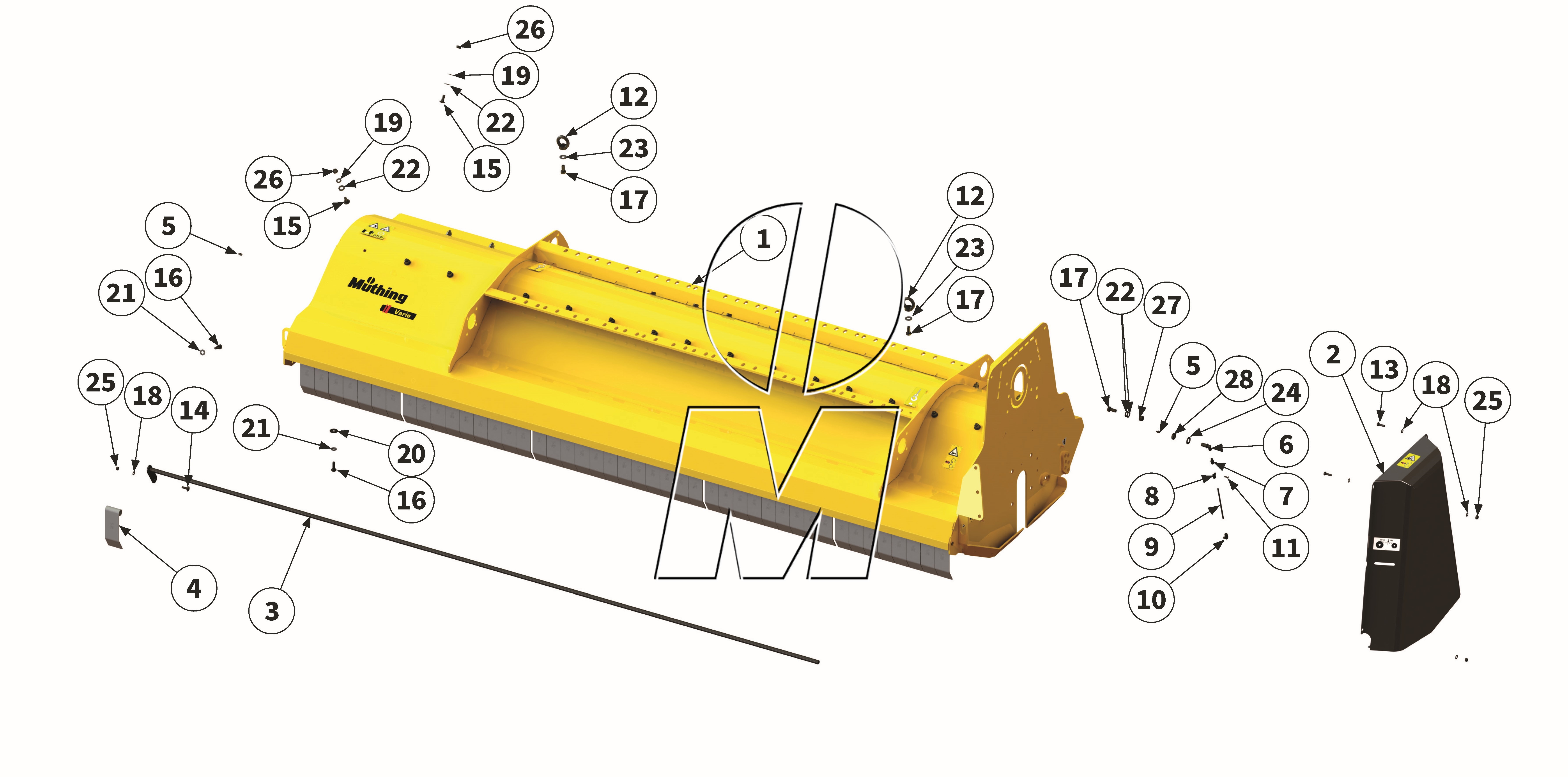

Zeichnung 01: Gehäuse (P_L_ET_25_WEL)

Zurück

Zeichnung 01: Gehäuse
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2025-05
Bestellcode: P_L_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	00016873 00016873	Gehäuse	180		(00016873)	finden Sie hier	1	Details
1	00016866 00016866	Gehäuse	200		(00016866)	finden Sie hier	1	Details
1	00016852 00016852	Gehäuse	220		(00016852)	finden Sie hier	1	Details
1	00016845 00016845	Gehäuse	250		(00016845)	finden Sie hier	1	Details
1	00049556 00049556	Gehäuse	280		(00049556)	finden Sie hier	1	Details
2	MU000450 00015085	Schutzabdeckung	180-280		(00015085, MU000450, MUH00100)	finden Sie hier	1	Details
3	MU000241 00004784	Pendelwelle	180		(00004784, 2200185699, MU000241, MU0221015)	finden Sie hier	1	Details
3	MU000196 00005640	Pendelwelle	200		(00005640, 2200186399, MU000196, MU0221016)	finden Sie hier	1	Details
3	MU000195 00005638	Pendelwelle	220		(00005638, 2200186999, MU000195)	finden Sie hier	1	Details
3	MU000133 00005636	Pendelwelle	250		(00005636, 2200187799, MU000133)	finden Sie hier	1	Details
3	00005634 00005634	Pendelwelle	280		(00005634)	finden Sie hier	1	Details
4	MU000313-1 00001058	Pendelschutzklappe	180		(00001058, MU000313, MU0003131)	finden Sie hier	29	Details
4	MU000313-1 00001058	Pendelschutzklappe	200		(00001058, MU000313, MU0003131)	finden Sie hier	33	Details
4	MU000313-1 00001058	Pendelschutzklappe	220		(00001058, MU000313, MU0003131)	finden Sie hier	36	Details
4	MU000313-1 00001058	Pendelschutzklappe	250		(00001058, MU000313, MU0003131)	finden Sie hier	41	Details
4	MU000313-1 00001058	Pendelschutzklappe	280		(00001058, MU000313, MU0003131)	finden Sie hier	46	Details
5	MU980700 00043301	Schmiernippel	180-280		(00043301)	finden Sie hier	2	Details
6	00017522 00017522	Winkelverbinder	180-280		(00017522)	finden Sie hier	1	Details
7	MULI0002 00044548	Verschraubung	180-280		(00002197, 00044548, MULI0002)	finden Sie hier	1	Details
8	MUMG0005 00044539	Schelle	180-280		(00044539, MUMG0005)	finden Sie hier	1	Details
9	MULI0005 00044936	Schmierleitung	180-280	Bedarfsmenge	(00044936, 504360412, MULI0005)	finden Sie hier	1	Details
10	MULI0006 00044550	Verschraubung	180-280		(00002259, 00044550, MULI0006)	finden Sie hier	1	Details
11	00015087 00015087	Blindniet	180-280		(00015087, MUMG0004)	finden Sie hier	1	Details
12	MU981195 00043145	Ringmutter	180-280		(00043145, MU3200004, MU981195)	finden Sie hier	2	Details
13	MU980109 00043709	Schraube	180-280		(00043709, 6031267, MU980109, MU980113)	finden Sie hier	2	Details
14	MU0099988 00043355	Schraube	180-280		(00000910, 00043355, MU0099988, MU980106)	finden Sie hier	1	Details
15	00000903 00000903	Schraube	180		(00000903, MU980211)	finden Sie hier	22	Details
15	00000903 00000903	Schraube	200		(00000903, MU980211)	finden Sie hier	24	Details
15	00000903 00000903	Schraube	220		(00000903, MU980211)	finden Sie hier	26	Details
15	00000903 00000903	Schraube	250		(00000903, MU980211)	finden Sie hier	30	Details
15	00000903 00000903	Schraube	280		(00000903, MU980211)	finden Sie hier	31	Details
16	MU980205 00043602	Schraube	180		(00043602, MU0099971, MU980205)	finden Sie hier	21	Details
16	MU980205 00043602	Schraube	200		(00043602, MU0099971, MU980205)	finden Sie hier	24	Details
16	MU980205 00043602	Schraube	220		(00043602, MU0099971, MU980205)	finden Sie hier	25	Details
16	MU980205 00043602	Schraube	250		(00043602, MU0099971, MU980205)	finden Sie hier	29	Details
16	MU980205 00043602	Schraube	280		(00043602, MU0099971, MU980205)	finden Sie hier	32	Details
17	MU980341 00043619	Schraube	180+200		(00043619, MU0099942, MU980305, MU980341)	finden Sie hier	1	Details
17	MU980341 00043619	Schraube	220-280		(00043619, MU0099942, MU980305, MU980341)	finden Sie hier	3	Details
18	MU0099999 00043249	Scheibe	180-280		(00043249, MU0099999, MU980102)	finden Sie hier	7	Details
19	MU980202 00043232	Scheibe	180		(00001223, 00043232, MU980202)	finden Sie hier	22	Details
19	MU980202 00043232	Scheibe	200		(00001223, 00043232, MU980202)	finden Sie hier	24	Details
19	MU980202 00043232	Scheibe	220		(00001223, 00043232, MU980202)	finden Sie hier	26	Details
19	MU980202 00043232	Scheibe	250		(00001223, 00043232, MU980202)	finden Sie hier	30	Details
19	MU980202 00043232	Scheibe	280		(00001223, 00043232, MU980202)	finden Sie hier	31	Details
20	MU0099950 00043281	Scheibe	180		(00043281, MU0099950)	finden Sie hier	10	Details
20	MU0099950 00043281	Scheibe	200+220		(00043281, MU0099950)	finden Sie hier	12	Details
20	MU0099950 00043281	Scheibe	250		(00043281, MU0099950)	finden Sie hier	14	Details
20	MU0099950 00043281	Scheibe	280		(00043281, MU0099950)	finden Sie hier	16	Details
21	MUNSKL10 00043766	Scheibe	180		(00012350, 00043766, MUNSKL10)	finden Sie hier	21	Details
21	MUNSKL10 00043766	Scheibe	200		(00012350, 00043766, MUNSKL10)	finden Sie hier	24	Details
21	MUNSKL10 00043766	Scheibe	220		(00012350, 00043766, MUNSKL10)	finden Sie hier	25	Details
21	MUNSKL10 00043766	Scheibe	250		(00012350, 00043766, MUNSKL10)	finden Sie hier	29	Details
21	MUNSKL10 00043766	Scheibe	280		(00012350, 00043766, MUNSKL10)	finden Sie hier	32	Details
22	MU980302 00043233	Scheibe	180		(00043233, MU0099997, MU980302)	finden Sie hier	26	Details
22	MU980302 00043233	Scheibe	200+220		(00043233, MU0099997, MU980302)	finden Sie hier	28	Details
22	MU980302 00043233	Scheibe	250		(00043233, MU0099997, MU980302)	finden Sie hier	32	Details
22	MU980302 00043233	Scheibe	280		(00043233, MU0099997, MU980302)	finden Sie hier	33	Details
23	MUNSKL12 00043767	Scheibe	220-280		(00012351, 00043767, MUNSKL12)	finden Sie hier	2	Details
24	MU980502 00043234	Scheibe	180-280		(00043234, MU980502)	finden Sie hier	1	Details
25	MU0099961 00043191	Mutter	180-280		(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	5	Details
26	MU0099960 00043177	Mutter	180		(00043177, MU0099960)	finden Sie hier	22	Details
26	MU0099960 00043177	Mutter	200		(00043177, MU0099960)	finden Sie hier	27	Details
26	MU0099960 00043177	Mutter	220		(00043177, MU0099960)	finden Sie hier	26	Details
26	MU0099960 00043177	Mutter	250		(00043177, MU0099960)	finden Sie hier	30	Details
26	MU0099960 00043177	Mutter	280		(00043177, MU0099960)	finden Sie hier	31	Details
27	MU980301 00043178	Mutter	180+200		(00043178, MU0099957, MU980301)	finden Sie hier	3	Details
27	MU980301 00043178	Mutter	220-280		(00043178, MU0099957, MU980301)	finden Sie hier	1	Details
28	MU980521 00043172	Mutter	180-280		(00043172, MU980521)	finden Sie hier	1	Details
