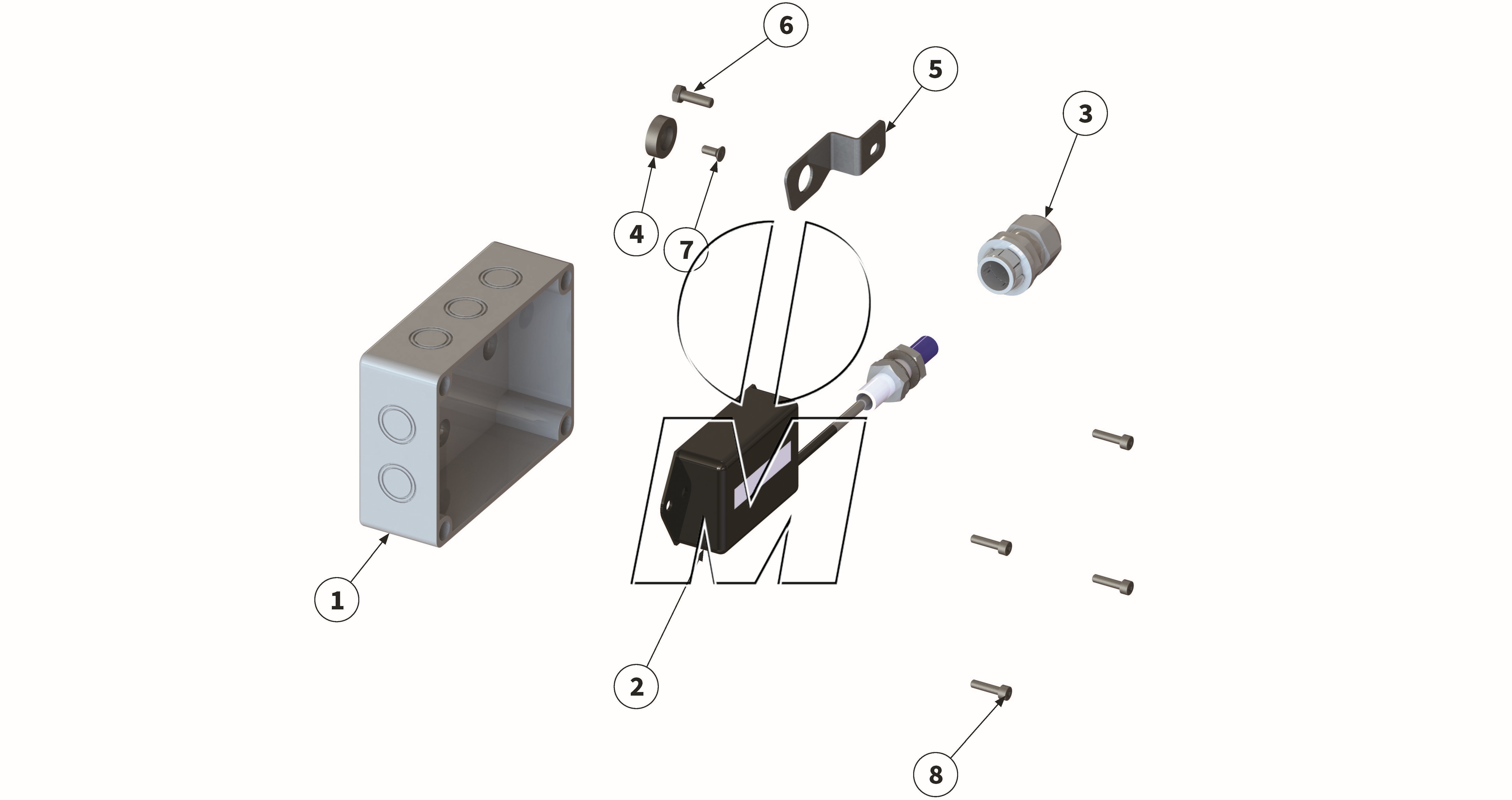

Explosionszeichnung
Zeichnung 17: Betriebsstundenzähler (P_HS_ET_23_WEL)
Zeichnung 17: Betriebsstundenzähler
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|
| 1 |
00010187 00010187 |
Verteilerkasten | 140-200 | (00010187) | finden Sie hier | 1 | Details | |
| 2 |
00015048 00015048 |
Betriebsstundenzähler | 140-200 | (00015048) | finden Sie hier | 1 | Details | |
| 3 |
00008094 00008094 |
Einrastverschraubung | 140-200 | (00008094) | finden Sie hier | 1 | Details | |
| 4 |
00038620 00038620 |
Drehzahlgebermagnet | 140-200 | (00018168, 00038620) | finden Sie hier | 1 | Details | |
| 5 |
00017037 00017037 |
Blech | 140-200 | (00017037) | finden Sie hier | 1 | Details | |
| 6 |
00043685 00043685 |
Schraube | 140-200 | (00043685, MU980001) | finden Sie hier | 1 | Details | |
| 7 |
00043394 00043394 |
Schraube | 140-200 | (00043394, MU980007) | finden Sie hier | 2 | Details | |
| 8 |
00043435 00043435 |
Schraube | 140-200 | (00043435, MU980005) | finden Sie hier | 4 | Details |
