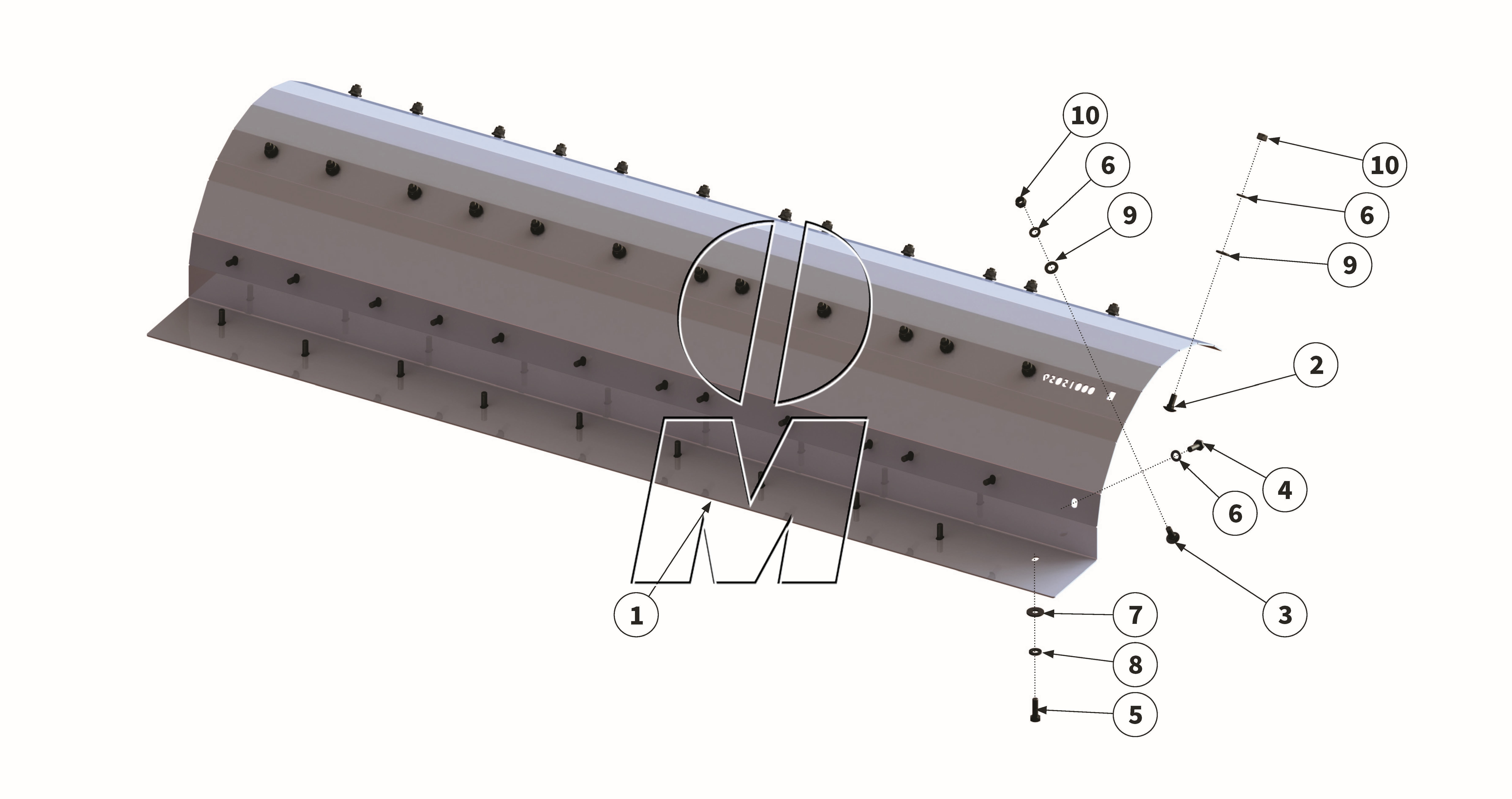

Explosionszeichnung

Zeichnung 15: Verschleißeinlage (P_HS_ET_23_WEL)

Zurück

Zeichnung 15: Verschleißeinlage
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	Anzahl
1	00015068 00015068	Verschleißeinlage	140	(00015068)	finden Sie hier	1	Details
1	00015062 00015062	Verschleißeinlage	160	(00015062)	finden Sie hier	1	Details
1	00015059 00015059	Verschleißeinlage	180	(00015059)	finden Sie hier	1	Details
1	00015056 00015056	Verschleißeinlage	200	(00015056)	finden Sie hier	1	Details
2	00000903 00000903	Schraube	140	(00000903, MU980211)	finden Sie hier	10	Details
2	00000903 00000903	Schraube	160	(00000903, MU980211)	finden Sie hier	11	Details
2	00000903 00000903	Schraube	180	(00000903, MU980211)	finden Sie hier	13	Details
2	00000903 00000903	Schraube	200	(00000903, MU980211)	finden Sie hier	14	Details
3	00000904 00000904	Schraube	140	(00000904, MU980214)	finden Sie hier	10	Details
3	00000904 00000904	Schraube	160	(00000904, MU980214)	finden Sie hier	11	Details
3	00000904 00000904	Schraube	180	(00000904, MU980214)	finden Sie hier	13	Details
3	00000904 00000904	Schraube	200	(00000904, MU980214)	finden Sie hier	14	Details
4	MU980205 00043602	Schraube	140	(00043602, MU0099971, MU980205)	finden Sie hier	10	Details
4	MU980205 00043602	Schraube	160	(00043602, MU0099971, MU980205)	finden Sie hier	11	Details
4	MU980205 00043602	Schraube	180	(00043602, MU0099971, MU980205)	finden Sie hier	13	Details
4	MU980205 00043602	Schraube	200	(00043602, MU0099971, MU980205)	finden Sie hier	14	Details
5	MU980222 00043603	Schraube	140	(00001346, 00043603, MU0099903, MU980222)	finden Sie hier	8	Details
5	MU980222 00043603	Schraube	160+180	(00001346, 00043603, MU0099903, MU980222)	finden Sie hier	10	Details
5	MU980222 00043603	Schraube	200	(00001346, 00043603, MU0099903, MU980222)	finden Sie hier	12	Details
6	MU980202 00043232	Scheibe	140	(00001223, 00043232, MU980202)	finden Sie hier	30	Details
6	MU980202 00043232	Scheibe	160	(00001223, 00043232, MU980202)	finden Sie hier	33	Details
6	MU980202 00043232	Scheibe	180	(00001223, 00043232, MU980202)	finden Sie hier	39	Details
6	MU980202 00043232	Scheibe	200	(00001223, 00043232, MU980202)	finden Sie hier	42	Details
7	MU0099950 00043281	Scheibe	140	(00043281, MU0099950)	finden Sie hier	8	Details
7	MU0099950 00043281	Scheibe	160+180	(00043281, MU0099950)	finden Sie hier	10	Details
7	MU0099950 00043281	Scheibe	200	(00043281, MU0099950)	finden Sie hier	14	Details
8	MUNSKL10 00043766	Scheibe	140	(00012350, 00043766, MUNSKL10)	finden Sie hier	8	Details
8	MUNSKL10 00043766	Scheibe	160+180	(00012350, 00043766, MUNSKL10)	finden Sie hier	10	Details
8	MUNSKL10 00043766	Scheibe	200	(00012350, 00043766, MUNSKL10)	finden Sie hier	14	Details
9	MU980302 00043233	Scheibe	140	(00043233, MU0099997, MU980302)	finden Sie hier	20	Details
9	MU980302 00043233	Scheibe	160	(00043233, MU0099997, MU980302)	finden Sie hier	22	Details
9	MU980302 00043233	Scheibe	180	(00043233, MU0099997, MU980302)	finden Sie hier	26	Details
9	MU980302 00043233	Scheibe	200	(00043233, MU0099997, MU980302)	finden Sie hier	28	Details
10	MU0099960 00043177	Mutter	140	(00043177, MU0099960)	finden Sie hier	20	Details
10	MU0099960 00043177	Mutter	160	(00043177, MU0099960)	finden Sie hier	22	Details
10	MU0099960 00043177	Mutter	180	(00043177, MU0099960)	finden Sie hier	26	Details
10	MU0099960 00043177	Mutter	200	(00043177, MU0099960)	finden Sie hier	28	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
